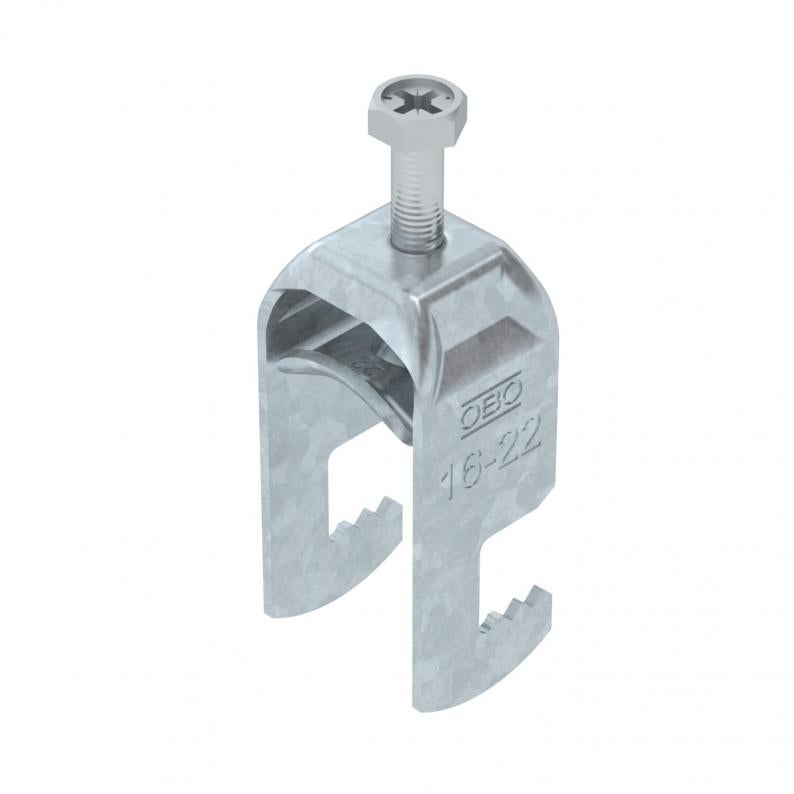

Bridă U 2056 cu picior F, simplă, contrapiesă metalică, FT
Tip BS-F1-M-22 FT
Nr. articol 1187414
EAN 4012196853427
Nr. articol / Tip
Tensiune de strângere max.
Domeniu de prindere D min.
Domeniu de prindere D max.
Cea mai mică unitate de vânzare: 100 Bucată
100Bucată
Bucată
Descriere
Bridă U cu picior F, contrapiesă metalică cu marginile rotunjite pentru protecția cablurilor. Pentru montajul pe verticală și orizontală a unui cablu pe platbandă. Cu 1 singur șurub pe contrapiesă, șurub hexagonal cu cap SW10, cu șliț drept și în cruce Recomandată pentru montaj în interior și exterior Se recomandă montarea unei contrapiese
Date tehnice
Dimensiuni
| Lungime | 22,5 mm |
|---|---|
| Lăţimea | 27 mm |
| Înălţime | 58 mm |
| Dimensiune L | 34 mm |
| Dimensiune A | 22,5 mm |
| Dimensiune B | 27 mm |
| Dimensiunea H | 58 mm |
| Dimensiune t | 1,5 mm |
| Dimensiune C | 28 mm |
| Dimensiune G (mm) | M6 |
Date tehnice
| Grosimea tablei | 1,5 mm |
|---|---|
| pentru diametru al țevii min. | 16 mm |
| pentru diametru al țevii max. | 22 mm |
| Dimensiune decupare | 10 mm |
| fără halogeni | da |
| Filet | M6 |
| Cu piesă metalică | da |
| Lungimea dimensiunii exterioare | 28 mm |
| Număr de cabluri/ţevi | 1 |
| Suprafață suplimentară | zincat termic |
| Material suplimentar | Oţel |
| Tensiune de strângere max. | 3 Nm |
| Tip de montaj | profil plat |
| Conform ROHS | da |
| Domeniu de prindere D min. | 16 mm |
| Domeniu de prindere D max. | 22 mm |
| Dimensiune | 16-22mm |
| Suprafaţă | = zincat prin imersie |
| Material | Oţel |
| Cu contrapiesă | nu |
| Materialul piesei | Oțel |
| Serie produs | 2056 / 2058 |
Date de mediu
| Ambalaj în întregime din carton reciclat | da |
|---|---|
| Ambalaj fără material plastic | da |
| Amprenta CO2 (GWP) de la leagăn la poartă | 0,1122 kg CO2e / 1 Bucată |
|---|---|
| CO₂ Footprint (GWP) | 0,1122 kg CO₂e |
| Data determinării valorii CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Bucată |
| Declared Unit Quantity | 1 |
Descărcări
0 selectat
Specificații (1)
Cataloage și broșuri (2)
Declarații (3)
Instrucțiuni și mijloace auxiliare (1)
Imagini ale articolului (2)
Date 3D materiale de descărcat (1)
Variante
Tip
Tensiune de strângere max.
Domeniu de prindere D min.
Domeniu de prindere D max.
Nr. articol
BS-F1-M-12 FT
3
8
12
1187402
BS-F1-M-16 FT
3
12
16
1187408
BS-F1-M-22 FT
3
16
22
1187414
BS-F1-M-28 FT
3
22
28
1187420
BS-F1-M-34 FT
3
28
34
1187426
BS-F1-M-40 FT
3
34
40
1187432
BS-F1-M-46 FT
5
40
46
1187438
BS-F1-M-52 FT
5
46
52
1187444
BS-F1-M-58 FT
5
52
58
1187450
BS-F1-M-64 FT
5
58
64
1187456
