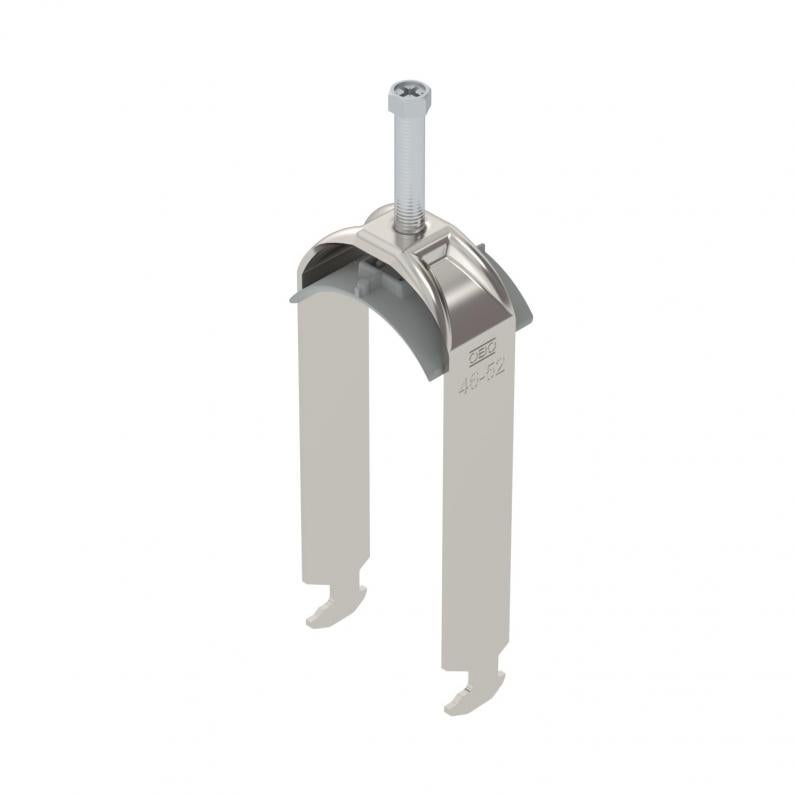

Bridă U 2056 cu picior H, dublă, contrapiesă din plastic, A2
Tip BS-H2-K-52 A2
Nr. articol 1186350
EAN 4012196847952
Nr. articol / Tip
Tensiune de strângere max.
Domeniu de prindere D min.
Domeniu de prindere D max.
Cea mai mică unitate de vânzare: 25 Bucată
25Bucată
Bucată
Descriere
Bridă U cu picior cap ciocan, contrapiesă din polipropilenă Pentru montajul vertical și orizontal a 2 cabluri pe șină C Pentru dimensiunea fantei 16-17 mm. Cu 1 singur șurub pe contrapiesă, șurub hexagonal cu cap SW10, cu șliț drept și în cruce Recomandată pentru montaj în interior și exterior Mai multe cabluri trebuie separate cu contrapiesă. Se recomandă montarea unei contrapiese
Date tehnice
Dimensiuni
| Lungime | 25 mm |
|---|---|
| Lăţimea | 57 mm |
| Înălţime | 146 mm |
| Dimensiune L | 58 mm |
| Dimensiune A | 25 mm |
| Dimensiune B | 57 mm |
| Dimensiunea H | 146 mm |
| Dimensiune t | 2 mm |
| Dimensiune C | 40 mm |
| Dimensiune G (mm) | M8 |
Date tehnice
| Grosimea tablei | 2 mm |
|---|---|
| pentru diametru al țevii min. | 46 mm |
| pentru diametru al țevii max. | 52 mm |
| Dimensiune decupare | 10 mm |
| pentru șine cu dimensiunea fantei (cu interval) min. | 16 mm |
| pentru șine cu dimensiunea fantei (cu interval) max. | 17 mm |
| fără halogeni | da |
| Filet | M8 |
| Cu piesă din masă plastică | da |
| Lungimea dimensiunii exterioare | 40 mm |
| Număr de cabluri/ţevi | 2 |
| Suprafață suplimentară | netratat |
| Material suplimentar | Oţel inoxidabil |
| Tensiune de strângere max. | 5 Nm |
| Tip de montaj | Şină profilată |
| Conform ROHS | da |
| Domeniu de prindere D min. | 46 mm |
| Domeniu de prindere D max. | 52 mm |
| Dimensiune | 46-52mm |
| Suprafaţă | luminos, reprelucrat |
| Material | Oţel superior, inoxidabil 1.4307 |
| Cu contrapiesă | nu |
| Materialul piesei | material plastic |
| Calitatea materialului piesei | Polipropilenă |
| Serie produs | 2056 / 2058 |
Date de mediu
| Amprenta CO2 (GWP) de la leagăn la poartă | 1,0468 kg CO2e / 1 Bucată |
|---|---|
| CO₂ Footprint (GWP) | 1,0468 kg CO₂e |
| Data determinării valorii CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Bucată |
| Declared Unit Quantity | 1 |
Descărcări
0 selectat
Specificații (1)
Cataloage și broșuri (2)
Declarații (4)
Instrucțiuni și mijloace auxiliare (1)
Imagini ale articolului (2)
Date 3D materiale de descărcat (1)
Variante
Tip
Tensiune de strângere max.
Domeniu de prindere D min.
Domeniu de prindere D max.
Nr. articol
BS-H2-K-12 A2
3
8
12
1186303
BS-H2-K-16 A2
3
12
16
1186310
BS-H2-K-22 A2
3
16
22
1186317
BS-H2-K-28 A2
3
22
28
1186323
BS-H2-K-34 A2
3
28
34
1186330
BS-H2-K-40 A2
3
34
40
1186337
BS-H2-K-46 A2
5
40
46
1186343
BS-H2-K-52 A2
5
46
52
1186350
BS-H2-K-58 A2
5
52
58
1186357
BS-H2-K-64 A2
5
58
64
1186363
