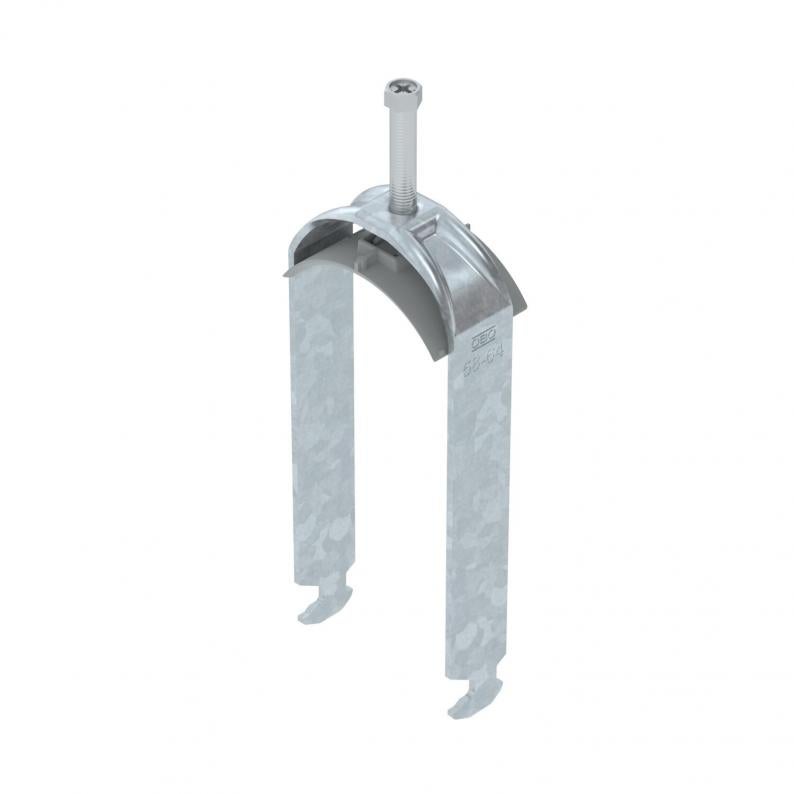

Bridă U 2056 cu picior H, dublă, contrapiesă din plastic FT
Tip BS-H2-K-64 FT
Nr. articol 1186263
EAN 4012196847310
Nr. articol / Tip
Tensiune de strângere max.
Domeniu de prindere D min.
Domeniu de prindere D max.
Cea mai mică unitate de vânzare: 50 Bucată
50Bucată
Bucată
Descriere
Bridă U cu picior cap ciocan, contrapiesă din polipropilenă Pentru montajul vertical și orizontal a 2 cabluri pe șină C Pentru dimensiunea fantei 16-17 mm. Cu 1 singur șurub pe contrapiesă, șurub hexagonal cu cap SW10, cu șliț drept și în cruce Recomandată pentru montaj în interior și exterior Mai multe cabluri trebuie separate cu contrapiesă. Se recomandă montarea unei contrapiese
Date tehnice
Dimensiuni
| Lungime | 25 mm |
|---|---|
| Lăţimea | 70 mm |
| Înălţime | 172 mm |
| Dimensiune L | 58 mm |
| Dimensiune A | 25 mm |
| Dimensiune B | 70 mm |
| Dimensiunea H | 172 mm |
| Dimensiune t | 2,5 mm |
| Dimensiune C | 40 mm |
| Dimensiune G (mm) | M8 |
Date tehnice
| Grosimea tablei | 2,5 mm |
|---|---|
| pentru diametru al țevii min. | 58 mm |
| pentru diametru al țevii max. | 64 mm |
| Dimensiune decupare | 10 mm |
| pentru șine cu dimensiunea fantei (cu interval) min. | 16 mm |
| pentru șine cu dimensiunea fantei (cu interval) max. | 17 mm |
| fără halogeni | da |
| Filet | M8 |
| Cu piesă din masă plastică | da |
| Lungimea dimensiunii exterioare | 40 mm |
| Număr de cabluri/ţevi | 2 |
| Suprafață suplimentară | zincat termic |
| Material suplimentar | Oţel |
| Tensiune de strângere max. | 5 Nm |
| Tip de montaj | Şină profilată |
| Conform ROHS | da |
| Domeniu de prindere D min. | 58 mm |
| Domeniu de prindere D max. | 64 mm |
| Dimensiune | 58-64mm |
| Suprafaţă | = zincat prin imersie |
| Material | Oţel |
| Cu contrapiesă | nu |
| Materialul piesei | material plastic |
| Calitatea materialului piesei | Polipropilenă |
| Serie produs | 2056 / 2058 |
Date de mediu
| Ambalaj în întregime din carton reciclat | da |
|---|---|
| Ambalaj fără material plastic | da |
| Amprenta CO2 (GWP) de la leagăn la poartă | 0,4673 kg CO2e / 1 Bucată |
|---|---|
| CO₂ Footprint (GWP) | 0,4673 kg CO₂e |
| Data determinării valorii CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Bucată |
| Declared Unit Quantity | 1 |
Descărcări
0 selectat
Specificații (1)
Cataloage și broșuri (2)
Declarații (4)
Instrucțiuni și mijloace auxiliare (1)
Imagini ale articolului (2)
Date 3D materiale de descărcat (1)
Variante
Tip
Tensiune de strângere max.
Domeniu de prindere D min.
Domeniu de prindere D max.
Nr. articol
BS-H2-K-12 FT
3
8
12
1186203
BS-H2-K-16 FT
3
12
16
1186210
BS-H2-K-22 FT
3
16
22
1186217
BS-H2-K-28 FT
3
22
28
1186223
BS-H2-K-34 FT
3
28
34
1186230
BS-H2-K-40 FT
3
34
40
1186237
BS-H2-K-46 FT
5
40
46
1186243
BS-H2-K-52 FT
5
46
52
1186250
BS-H2-K-58 FT
5
52
58
1186257
BS-H2-K-64 FT
5
58
64
1186263
