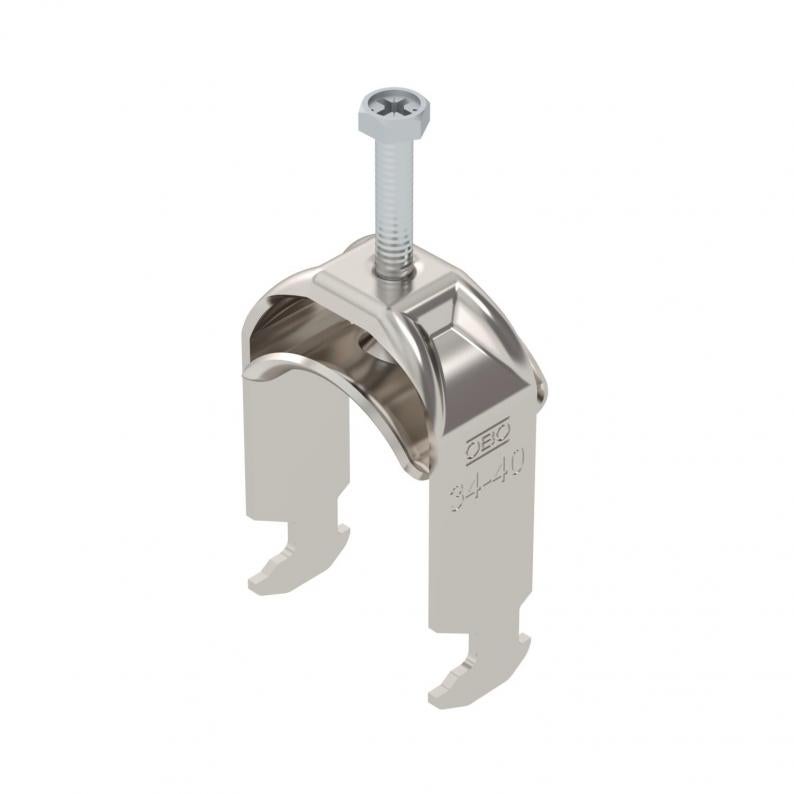

Bridă U 2056 cu picior H, simplă, contrapiesă metalică, A2
Tip BS-H1-M-40 A2
Nr. articol 1186136
EAN 4012196849048
Nr. articol / Tip
Tensiune de strângere max.
Domeniu de prindere D min.
Domeniu de prindere D max.
Cea mai mică unitate de vânzare: 25 Bucată
25Bucată
Bucată
Descriere
Bridă U cu picior cap ciocan, contrapiesă metalică cu marginile rotunjite pentru protecția cablurilor. Pentru montaj de cablu vertical și orizontal pe șină C Pentru dimensiunea fantei 16-17 mm. Cu 1 singur șurub pe contrapiesă, șurub hexagonal cu cap SW10, cu șliț drept și în cruce Recomandată pentru montaj în interior și exterior Se recomandă montarea unei contrapiese
Date tehnice
Dimensiuni
| Lungime | 22,5 mm |
|---|---|
| Lăţimea | 45 mm |
| Înălţime | 74 mm |
| Dimensiune L | 46 mm |
| Dimensiune A | 22,5 mm |
| Dimensiune B | 45 mm |
| Dimensiunea H | 74 mm |
| Dimensiune t | 2 mm |
| Dimensiune C | 33 mm |
| Dimensiune G (mm) | M6 |
Date tehnice
| Menținerea în funcțiune | da |
|---|---|
| Grosimea tablei | 2 mm |
| pentru diametru al țevii min. | 34 mm |
| pentru diametru al țevii max. | 40 mm |
| Dimensiune decupare | 10 mm |
| pentru șine cu dimensiunea fantei (cu interval) min. | 16 mm |
| pentru șine cu dimensiunea fantei (cu interval) max. | 17 mm |
| fără halogeni | da |
| Filet | M6 |
| Cu piesă din masă plastică | nu |
| Cu piesă metalică | da |
| Lungimea dimensiunii exterioare | 33 mm |
| Număr de cabluri/ţevi | 1 |
| Suprafață suplimentară | netratat |
| Material suplimentar | Oţel inoxidabil |
| Tensiune de strângere max. | 3 Nm |
| Tip de montaj | Şină profilată |
| Conform ROHS | da |
| Domeniu de prindere D min. | 34 mm |
| Domeniu de prindere D max. | 40 mm |
| Dimensiune | 34-40mm |
| Suprafaţă | luminos, reprelucrat |
| Material | Oţel superior, inoxidabil 1.4307 |
| Cu contrapiesă | nu |
| Materialul piesei | oțel inoxidabil |
| Calitatea materialului piesei | Oțel superior 304 (1.4301) |
| Serie produs | 2056 / 2058 |
Date de mediu
| Amprenta CO2 (GWP) de la leagăn la poartă | 0,5162 kg CO2e / 1 Bucată |
|---|---|
| CO₂ Footprint (GWP) | 0,5162 kg CO₂e |
| Data determinării valorii CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Bucată |
| Declared Unit Quantity | 1 |
Descărcări
0 selectat
Specificații (1)
Cataloage și broșuri (2)
Declarații (5)
Certificate (2)
Instrucțiuni și mijloace auxiliare (1)
Imagini ale articolului (2)
Date 3D materiale de descărcat (1)
Variante
Tip
Tensiune de strângere max.
Domeniu de prindere D min.
Domeniu de prindere D max.
Nr. articol
BS-H1-M-12 A2
3
8
12
1186102
BS-H1-M-16 A2
3
12
16
1186109
BS-H1-M-22 A2
3
16
22
1186116
BS-H1-M-28 A2
3
22
28
1186122
BS-H1-M-52 A2
5
46
52
1186149
BS-H1-M-58 A2
5
52
58
1186156
BS-H1-M-34 A2
3
28
34
1186129
BS-H1-M-40 A2
3
34
40
1186136
BS-H1-M-46 A2
5
40
46
1186142
BS-H1-M-64 A2
5
58
64
1186162
BS-H1-M-70 A2
5
64
70
1186169
BS-H1-M-76 A2
5
70
76
1186176
