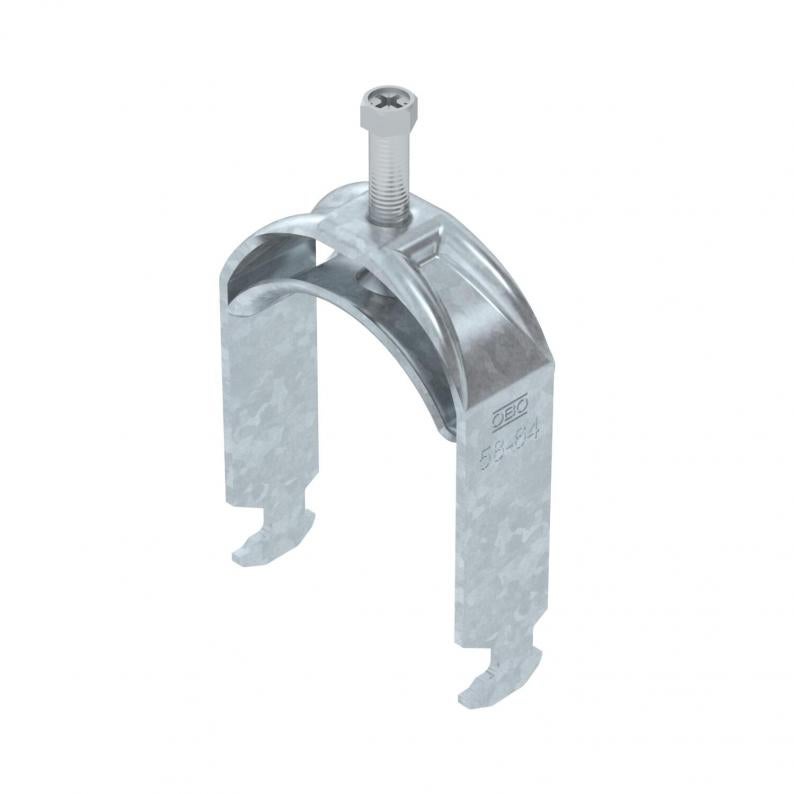

Bridă U 2056 cu picior H, simplă, contrapiesă metalică, FT

Bridă U 2056 cu picior H, simplă, contrapiesă metalică, FT

Tip BS-H1-M-64 FT
Nr. articol 1186062
EAN 4012196848775
Afișați toate variantele
Nr. articol / Tip
Tensiune de strângere max.
Domeniu de prindere D min.
Domeniu de prindere D max.

Cea mai mică unitate de vânzare: 100 Bucată

Bucată

Descriere

Bridă U cu picior cap ciocan, contrapiesă metalică cu marginile rotunjite pentru protecția cablurilor. Pentru montaj de cablu vertical și orizontal pe șină C Pentru dimensiunea fantei 16-17 mm. Cu 1 singur șurub pe contrapiesă, șurub hexagonal cu cap SW10, cu șliț drept și în cruce Recomandată pentru montaj în interior și exterior Contrapiesa se comandă separat.
  • Asociaţia întreprinderilor de electrotehnică, electronică, tehnică informaţională, asociaţie înregistrată, Germania
  • Communautés Européennes, Declaraţia de conformitate a Comunităţii Europene conform directivelor Comunităţii Europenedie ungemuffte Seite
  • UKCA Declarație de conformitate
  • Dimensiunea fantei 16-17 mm
  • Bridă U pentru şină profilată C cu dimensiunea fantei 16-17 mm
  • Clasa de menţinere în funcţiune E30
  • Clasa de menţinere în funcţiune E60
  • Clasa de menţinere în funcţiune E90
  • CO₂ footprint (PCF)
  • Packaging without plastic
  • Ambalaj în întregime din carton reciclat

Date tehnice

Dimensiuni

Lungime25 mm
Lăţimea70 mm
Înălţime102 mm
Dimensiune L43 mm
Dimensiune A25 mm
Dimensiune B70 mm
Dimensiunea H102 mm
Dimensiune t2,5 mm
Dimensiune C33 mm
Dimensiune G (mm)M8

Date tehnice

Menținerea în funcțiuneda
Grosimea tablei2,5 mm
pentru diametru al țevii min.58 mm
pentru diametru al țevii max.64 mm
Dimensiune decupare10 mm
pentru șine cu dimensiunea fantei (cu interval) min.16 mm
pentru șine cu dimensiunea fantei (cu interval) max.17 mm
fără halogenida
FiletM8
Cu piesă din masă plasticănu
Cu piesă metalicăda
Lungimea dimensiunii exterioare33 mm
Număr de cabluri/ţevi1
Suprafață suplimentarăzincat termic
Material suplimentarOţel
Tensiune de strângere max.5 Nm
Tip de montajŞină profilată
Conform ROHSda
Domeniu de prindere D min.58 mm
Domeniu de prindere D max.64 mm
Dimensiune58-64mm
Suprafaţă= zincat prin imersie
MaterialOţel
Cu contrapiesănu
Materialul pieseiOțel
Serie produs2056 / 2058

Date de mediu

Ambalaj în întregime din carton reciclatda
Ambalaj fără material plasticda
Amprenta CO2 (GWP) de la leagăn la poartă0,3627 kg CO2e / 1 Bucată
CO₂ Footprint (GWP)0,3627 kg CO₂e
Data determinării valorii CO22025-05-14T00:00:00.000+0200
Declared UnitBucată
Declared Unit Quantity1

Descărcări

0 selectat

Specificații (1)
Cataloage și broșuri (2)
Declarații (5)
Certificate (2)
Instrucțiuni și mijloace auxiliare (1)
Imagini ale articolului (2)
Date 3D materiale de descărcat (1)

Variante

Tensiune de strângere max.
Domeniu de prindere D min.
Domeniu de prindere D max.
BS-H1-M-12 FT
Nr. articol
1186002
Tensiune de strângere max.
3
Domeniu de prindere D min.
8
Domeniu de prindere D max.
12
BS-H1-M-16 FT
Nr. articol
1186009
Tensiune de strângere max.
3
Domeniu de prindere D min.
12
Domeniu de prindere D max.
16
BS-H1-M-22 FT
Nr. articol
1186016
Tensiune de strângere max.
3
Domeniu de prindere D min.
16
Domeniu de prindere D max.
22
BS-H1-M-28 FT
Nr. articol
1186022
Tensiune de strângere max.
3
Domeniu de prindere D min.
22
Domeniu de prindere D max.
28
BS-H1-M-34 FT
Nr. articol
1186029
Tensiune de strângere max.
3
Domeniu de prindere D min.
28
Domeniu de prindere D max.
34
BS-H1-M-40 FT
Nr. articol
1186036
Tensiune de strângere max.
3
Domeniu de prindere D min.
34
Domeniu de prindere D max.
40
BS-H1-M-46 FT
Nr. articol
1186042
Tensiune de strângere max.
5
Domeniu de prindere D min.
40
Domeniu de prindere D max.
46
BS-H1-M-52 FT
Nr. articol
1186049
Tensiune de strângere max.
5
Domeniu de prindere D min.
46
Domeniu de prindere D max.
52
BS-H1-M-58 FT
Nr. articol
1186056
Tensiune de strângere max.
5
Domeniu de prindere D min.
52
Domeniu de prindere D max.
58
BS-H1-M-64 FT
Nr. articol
1186062
Tensiune de strângere max.
5
Domeniu de prindere D min.
58
Domeniu de prindere D max.
64
BS-H1-M-70 FT
Nr. articol
1186069
Tensiune de strângere max.
5
Domeniu de prindere D min.
64
Domeniu de prindere D max.
70
BS-H1-M-76 FT
Nr. articol
1186076
Tensiune de strângere max.
5
Domeniu de prindere D min.
70
Domeniu de prindere D max.
76
BS-H1-M-82 FT
Nr. articol
1186082
Tensiune de strângere max.
5
Domeniu de prindere D min.
76
Domeniu de prindere D max.
82
BS-H1-M-90 FT
Nr. articol
1186089
Tensiune de strângere max.
5
Domeniu de prindere D min.
82
Domeniu de prindere D max.
90
BS-H1-M-100 FT
Nr. articol
1186097
Tensiune de strângere max.
5
Domeniu de prindere D min.
90
Domeniu de prindere D max.
100
