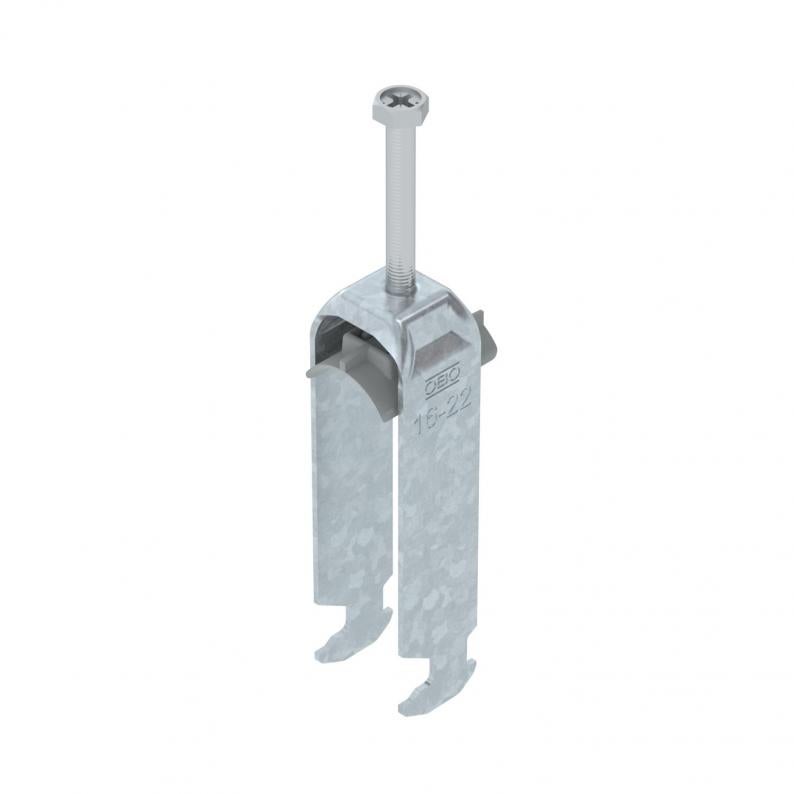

Bridă U 2056 cu picior H, triplă, contrapiesă din plastic, FT
Tip BS-H3-K-22 FT
Nr. articol 1186218
EAN 4012196847051
Nr. articol / Tip
Tensiune de strângere max.
Domeniu de prindere D min.
Domeniu de prindere D max.
Cea mai mică unitate de vânzare: 50 Bucată
50Bucată
Bucată
Descriere
Bridă U cu picior cap ciocan, contrapiesă din polipropilenă Pentru montajul vertical și orizontal a 3 cabluri pe șină C Pentru dimensiunea fantei 16-17 mm. Cu 1 singur șurub pe contrapiesă, șurub hexagonal cu cap SW10, cu șliț drept și în cruce Recomandată pentru montaj în interior și exterior Mai multe cabluri trebuie separate cu contrapiesă. Se recomandă montarea unei contrapiese
Date tehnice
Dimensiuni
| Lungime | 22,5 mm |
|---|---|
| Lăţimea | 27 mm |
| Înălţime | 101 mm |
| Dimensiune L | 59 mm |
| Dimensiune A | 22,5 mm |
| Dimensiune B | 27 mm |
| Dimensiunea H | 101 mm |
| Dimensiune t | 1,5 mm |
| Dimensiune C | 34 mm |
| Dimensiune G (mm) | M6 |
Date tehnice
| Grosimea tablei | 1,5 mm |
|---|---|
| pentru diametru al țevii min. | 16 mm |
| pentru diametru al țevii max. | 22 mm |
| Dimensiune decupare | 10 mm |
| pentru șine cu dimensiunea fantei (cu interval) min. | 16 mm |
| pentru șine cu dimensiunea fantei (cu interval) max. | 17 mm |
| fără halogeni | da |
| Filet | M6 |
| Cu piesă din masă plastică | da |
| Lungimea dimensiunii exterioare | 34 mm |
| Număr de cabluri/ţevi | 3 |
| Suprafață suplimentară | zincat termic |
| Material suplimentar | Oţel |
| Tensiune de strângere max. | 3 Nm |
| Tip de montaj | Şină profilată |
| Conform ROHS | da |
| Domeniu de prindere D min. | 16 mm |
| Domeniu de prindere D max. | 22 mm |
| Dimensiune | 16-22mm |
| Suprafaţă | = zincat prin imersie |
| Material | Oţel |
| Cu contrapiesă | nu |
| Materialul piesei | material plastic |
| Calitatea materialului piesei | Polipropilenă |
| Serie produs | 2056 / 2058 |
Date de mediu
| Ambalaj în întregime din carton reciclat | da |
|---|---|
| Ambalaj fără material plastic | da |
| Amprenta CO2 (GWP) de la leagăn la poartă | 0,1611 kg CO2e / 1 Bucată |
|---|---|
| CO₂ Footprint (GWP) | 0,1611 kg CO₂e |
| Data determinării valorii CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Bucată |
| Declared Unit Quantity | 1 |
Descărcări
0 selectat
Specificații (1)
Cataloage și broșuri (2)
Declarații (4)
Instrucțiuni și mijloace auxiliare (1)
Imagini ale articolului (2)
Date 3D materiale de descărcat (1)
Variante
Tip
Tensiune de strângere max.
Domeniu de prindere D min.
Domeniu de prindere D max.
Nr. articol
BS-H3-K-12 FT
3
8
12
1186204
BS-H3-K-16 FT
3
12
16
1186211
BS-H3-K-22 FT
3
16
22
1186218
BS-H3-K-28 FT
3
22
28
1186224
BS-H3-K-34 FT
3
28
34
1186231
BS-H3-K-40 FT
3
34
40
1186238
BS-H3-K-46 FT
5
40
46
1186244
Tensiune de strângere max.
Domeniu de prindere D min.
Domeniu de prindere D max.
BS-H3-K-12 FT
Nr. articol
1186204
Tensiune de strângere max.
3
Domeniu de prindere D min.
8
Domeniu de prindere D max.
12
BS-H3-K-16 FT
Nr. articol
1186211
Tensiune de strângere max.
3
Domeniu de prindere D min.
12
Domeniu de prindere D max.
16
BS-H3-K-22 FT
Nr. articol
1186218
Tensiune de strângere max.
3
Domeniu de prindere D min.
16
Domeniu de prindere D max.
22
BS-H3-K-28 FT
Nr. articol
1186224
Tensiune de strângere max.
3
Domeniu de prindere D min.
22
Domeniu de prindere D max.
28
BS-H3-K-34 FT
Nr. articol
1186231
Tensiune de strângere max.
3
Domeniu de prindere D min.
28
Domeniu de prindere D max.
34
BS-H3-K-40 FT
Nr. articol
1186238
Tensiune de strângere max.
3
Domeniu de prindere D min.
34
Domeniu de prindere D max.
40
BS-H3-K-46 FT
Nr. articol
1186244
Tensiune de strângere max.
5
Domeniu de prindere D min.
40
Domeniu de prindere D max.
46
