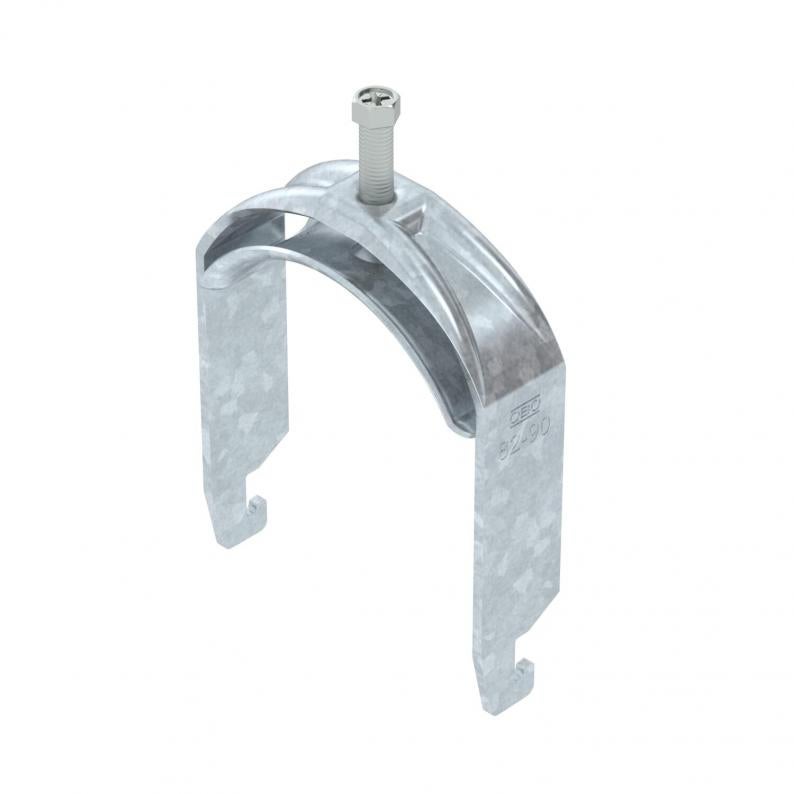

Bridă U 2056 cu picior U, simplă, contrapiesă metalică, FT

Bridă U 2056 cu picior U, simplă, contrapiesă metalică, FT

Tip BS-U1-M-90 FT
Nr. articol 1186589
EAN 4012196850235
Afișați toate variantele
Nr. articol / Tip
Tensiune de strângere max.
Domeniu de prindere D min.
Domeniu de prindere D max.

Cea mai mică unitate de vânzare: 25 Bucată

Bucată

Descriere

Bridă U cu picior U, contrapiesă metalică cu marginile rotunjite pentru protecția cablurilor. Pentru montaj de cablu vertical și orizontal pe șină C Pentru dimensiunea fantei 18-22 mm. Cu 1 singur șurub pe contrapiesă, șurub hexagonal cu cap SW10, cu șliț drept și în cruce Recomandată pentru montaj în interior și exterior Se recomandă montarea unei contrapiese
  • Asociaţia întreprinderilor de electrotehnică, electronică, tehnică informaţională, asociaţie înregistrată, Germania
  • Communautés Européennes, Declaraţia de conformitate a Comunităţii Europene conform directivelor Comunităţii Europenedie ungemuffte Seite
  • UKCA Declarație de conformitate
  • Dimensiunea fantei 18 mm
  • Dimensiunea fantei 22 mm
  • Bridă f. U pentru şină profilată C cu mărimea fantei 18-22 mm
  • Clasa de menţinere în funcţiune E30
  • Clasa de menţinere în funcţiune E60
  • Clasa de menţinere în funcţiune E90
  • CO₂ footprint (PCF)
  • Packaging without plastic
  • Ambalaj în întregime din carton reciclat

Date tehnice

Dimensiuni

Lungime27 mm
Lăţimea97 mm
Înălţime124 mm
Dimensiune L43 mm
Dimensiune A27 mm
Dimensiune B97 mm
Dimensiunea H124 mm
Dimensiune t3 mm
Dimensiune C38 mm
Dimensiune G (mm)M8

Date tehnice

Menținerea în funcțiuneda
Grosimea tablei3 mm
pentru diametru al țevii min.82 mm
pentru diametru al țevii max.90 mm
Dimensiune decupare10 mm
pentru șine cu dimensiunea fantei (cu interval) min.18 mm
pentru șine cu dimensiunea fantei (cu interval) max.22 mm
fără halogenida
FiletM8
Cu piesă din masă plasticănu
Cu piesă metalicăda
Lungimea dimensiunii exterioare38 mm
Număr de cabluri/ţevi1
Suprafață suplimentarăzincat termic
Material suplimentarOţel
Tensiune de strângere max.5 Nm
Tip de montajŞină profilată
Conform ROHSda
Domeniu de prindere D min.82 mm
Domeniu de prindere D max.90 mm
Dimensiune82-90mm
Suprafaţă= zincat prin imersie
MaterialOţel
Cu contrapiesănu
Materialul pieseiOțel
Serie produs2056 / 2058

Date de mediu

Ambalaj în întregime din carton reciclatda
Ambalaj fără material plasticda
Amprenta CO2 (GWP) de la leagăn la poartă0,7018 kg CO2e / 1 Bucată
CO₂ Footprint (GWP)0,7018 kg CO₂e
Data determinării valorii CO22025-05-14T00:00:00.000+0200
Declared UnitBucată
Declared Unit Quantity1

Descărcări

0 selectat

Specificații (1)
Cataloage și broșuri (1)
Declarații (5)
Certificate (3)
Instrucțiuni și mijloace auxiliare (1)
Imagini ale articolului (2)
Date 3D materiale de descărcat (1)

Variante

Tensiune de strângere max.
Domeniu de prindere D min.
Domeniu de prindere D max.
BS-U1-M-12 FT
Nr. articol
1186502
Tensiune de strângere max.
3
Domeniu de prindere D min.
8
Domeniu de prindere D max.
12
BS-U1-M-16 FT
Nr. articol
1186509
Tensiune de strângere max.
3
Domeniu de prindere D min.
12
Domeniu de prindere D max.
16
BS-U1-M-22 FT
Nr. articol
1186516
Tensiune de strângere max.
3
Domeniu de prindere D min.
16
Domeniu de prindere D max.
22
BS-U1-M-28 FT
Nr. articol
1186522
Tensiune de strângere max.
3
Domeniu de prindere D min.
22
Domeniu de prindere D max.
28
BS-U1-M-34 FT
Nr. articol
1186529
Tensiune de strângere max.
3
Domeniu de prindere D min.
28
Domeniu de prindere D max.
34
BS-U1-M-40 FT
Nr. articol
1186536
Tensiune de strângere max.
3
Domeniu de prindere D min.
34
Domeniu de prindere D max.
40
BS-U1-M-46 FT
Nr. articol
1186542
Tensiune de strângere max.
5
Domeniu de prindere D min.
40
Domeniu de prindere D max.
46
BS-U1-M-52 FT
Nr. articol
1186549
Tensiune de strângere max.
5
Domeniu de prindere D min.
46
Domeniu de prindere D max.
52
BS-U1-M-58 FT
Nr. articol
1186556
Tensiune de strângere max.
5
Domeniu de prindere D min.
52
Domeniu de prindere D max.
58
BS-U1-M-64 FT
Nr. articol
1186562
Tensiune de strângere max.
5
Domeniu de prindere D min.
58
Domeniu de prindere D max.
64
BS-U1-M-70 FT
Nr. articol
1186569
Tensiune de strângere max.
5
Domeniu de prindere D min.
64
Domeniu de prindere D max.
70
BS-U1-M-76 FT
Nr. articol
1186576
Tensiune de strângere max.
5
Domeniu de prindere D min.
70
Domeniu de prindere D max.
76
BS-U1-M-82 FT
Nr. articol
1186582
Tensiune de strângere max.
5
Domeniu de prindere D min.
76
Domeniu de prindere D max.
82
BS-U1-M-90 FT
Nr. articol
1186589
Tensiune de strângere max.
5
Domeniu de prindere D min.
82
Domeniu de prindere D max.
90
BS-U1-M-100 FT
Nr. articol
1186597
Tensiune de strângere max.
5
Domeniu de prindere D min.
90
Domeniu de prindere D max.
100
