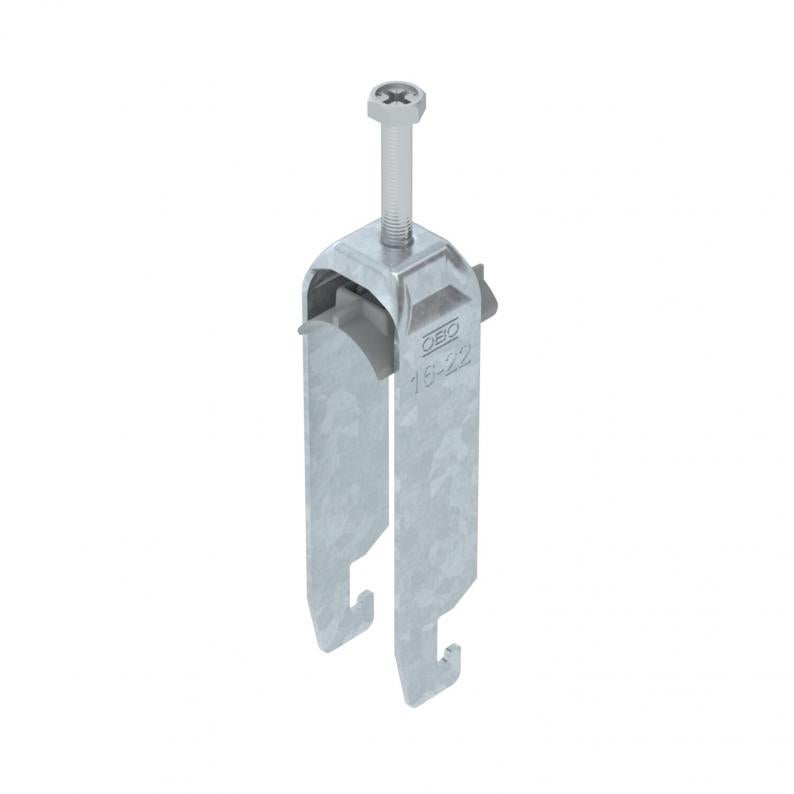

Bridă U 2056 cu picior U, triplă, contrapiesă din plastic, FT
Tip BS-U3-K-22 FT
Nr. articol 1186718
EAN 4012196850853
Nr. articol / Tip
Tensiune de strângere max.
Domeniu de prindere D min.
Domeniu de prindere D max.
Cea mai mică unitate de vânzare: 50 Bucată
50Bucată
Bucată
Descriere
Bridă U cu picior U, contrapiesă din polipropilenă Pentru montajul vertical și orizontal a 3 cabluri pe șină C Pentru dimensiunea fantei 18 mm sau 22 mm. Cu 1 singur șurub pe contrapiesă, șurub hexagonal cu cap SW10, cu șliț drept și în cruce Recomandată pentru montaj în interior și exterior Mai multe cabluri trebuie separate cu contrapiesă. Se recomandă montarea unei contrapiese
Date tehnice
Dimensiuni
| Lungime | 22,5 mm |
|---|---|
| Lăţimea | 27 mm |
| Înălţime | 105 mm |
| Dimensiune L | 59 mm |
| Dimensiune A | 22,5 mm |
| Dimensiune B | 27 mm |
| Dimensiunea H | 105 mm |
| Dimensiune t | 1,5 mm |
| Dimensiune C | 34 mm |
| Dimensiune G (mm) | M6 |
Date tehnice
| Grosimea tablei | 1,5 mm |
|---|---|
| pentru diametru al țevii min. | 16 mm |
| pentru diametru al țevii max. | 22 mm |
| Dimensiune decupare | 10 mm |
| pentru șine cu dimensiunea fantei (cu interval) min. | 18 mm |
| pentru șine cu dimensiunea fantei (cu interval) max. | 22 mm |
| fără halogeni | da |
| Filet | M6 |
| Cu piesă din masă plastică | da |
| Lungimea dimensiunii exterioare | 34 mm |
| Număr de cabluri/ţevi | 3 |
| Suprafață suplimentară | zincat termic |
| Material suplimentar | Oţel |
| Tensiune de strângere max. | 3 Nm |
| Tip de montaj | Şină profilată |
| Conform ROHS | da |
| Domeniu de prindere D min. | 16 mm |
| Domeniu de prindere D max. | 22 mm |
| Dimensiune | 16-22mm |
| Suprafaţă | = zincat prin imersie |
| Material | Oţel |
| Cu contrapiesă | nu |
| Materialul piesei | material plastic |
| Calitatea materialului piesei | Polipropilenă |
| Serie produs | 2056 / 2058 |
Date de mediu
| Ambalaj în întregime din carton reciclat | da |
|---|---|
| Ambalaj fără material plastic | da |
| Amprenta CO2 (GWP) de la leagăn la poartă | 0,1649 kg CO2e / 1 Bucată |
|---|---|
| CO₂ Footprint (GWP) | 0,1649 kg CO₂e |
| Data determinării valorii CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Bucată |
| Declared Unit Quantity | 1 |
Descărcări
0 selectat
Specificații (1)
Cataloage și broșuri (2)
Declarații (4)
Instrucțiuni și mijloace auxiliare (1)
Imagini ale articolului (2)
Variante
Tip
Tensiune de strângere max.
Domeniu de prindere D min.
Domeniu de prindere D max.
Nr. articol
BS-U3-K-12 FT
3
8
12
1186704
BS-U3-K-16 FT
3
12
16
1186711
BS-U3-K-22 FT
3
16
22
1186718
BS-U3-K-28 FT
3
22
28
1186724
BS-U3-K-34 FT
3
28
34
1186731
BS-U3-K-40 FT
3
34
40
1186738
BS-U3-K-46 FT
5
40
46
1186744
Tensiune de strângere max.
Domeniu de prindere D min.
Domeniu de prindere D max.
BS-U3-K-12 FT
Nr. articol
1186704
Tensiune de strângere max.
3
Domeniu de prindere D min.
8
Domeniu de prindere D max.
12
BS-U3-K-16 FT
Nr. articol
1186711
Tensiune de strângere max.
3
Domeniu de prindere D min.
12
Domeniu de prindere D max.
16
BS-U3-K-22 FT
Nr. articol
1186718
Tensiune de strângere max.
3
Domeniu de prindere D min.
16
Domeniu de prindere D max.
22
BS-U3-K-28 FT
Nr. articol
1186724
Tensiune de strângere max.
3
Domeniu de prindere D min.
22
Domeniu de prindere D max.
28
BS-U3-K-34 FT
Nr. articol
1186731
Tensiune de strângere max.
3
Domeniu de prindere D min.
28
Domeniu de prindere D max.
34
BS-U3-K-40 FT
Nr. articol
1186738
Tensiune de strângere max.
3
Domeniu de prindere D min.
34
Domeniu de prindere D max.
40
BS-U3-K-46 FT
Nr. articol
1186744
Tensiune de strângere max.
5
Domeniu de prindere D min.
40
Domeniu de prindere D max.
46
