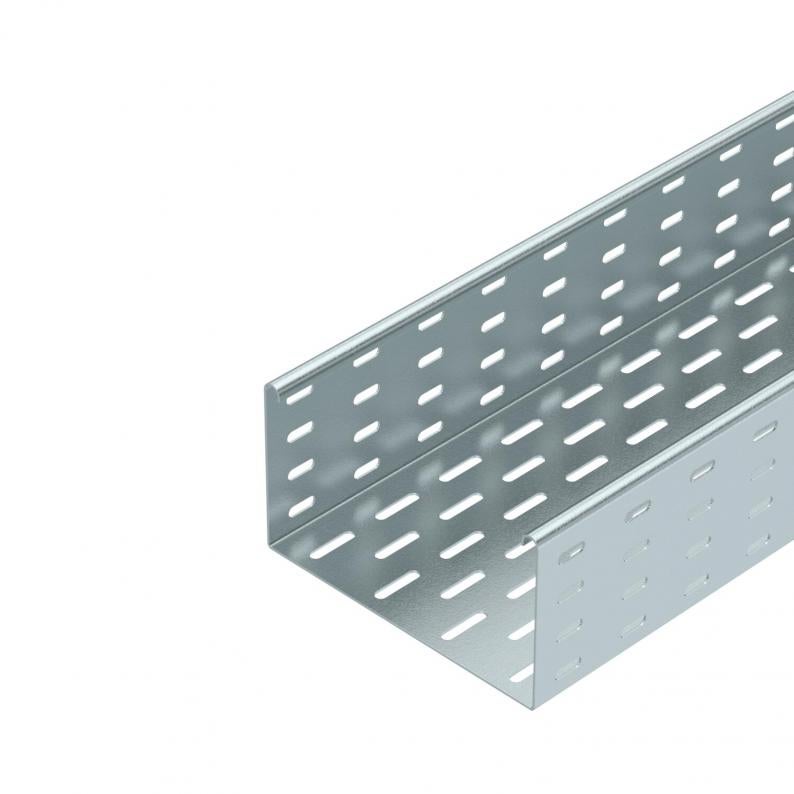

Cable tray SKS 110 FT SOMY
Tip SKS 120 FT SO
Nr. articol 7196011
EAN 4012195384724
Nr. articol / Tip
Lungime
Lăţimea
Grosimea tablei
Cea mai mică unitate de vânzare: 3 m
3m
m
Descriere
SKS 110 = Heavy-duty cable tray system with 110 mm side height.
Atenuare magnetică datorată ecranării fără capac 20 dB, cu capac 50 dB.
Atenuare magnetică datorată ecranării fără capac 20 dB, cu capac 50 dB.
Jgheabul pentru cabluri se montează pe consolă cu şuruburi tip FRS M6 x 12. Stratul de acoperire a suprafeţei este fabricat prin procedeul de imersie având în plus un strat de zinc.
Date tehnice

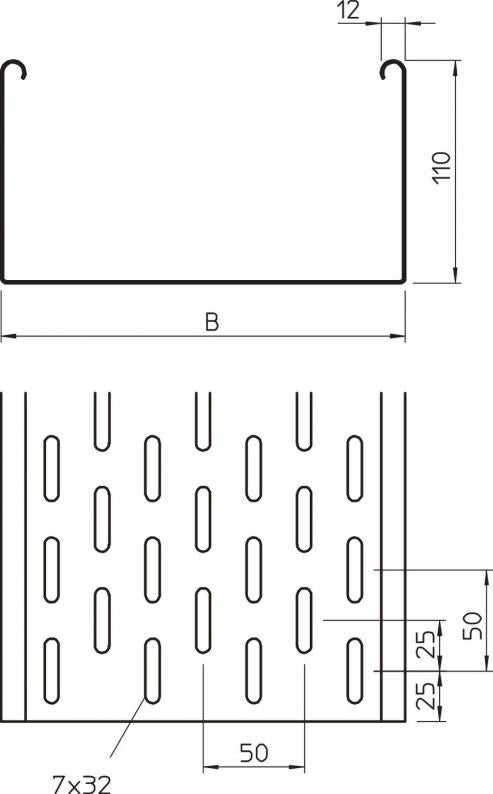

Dimensiuni
| Lungime | 3000 mm |
|---|---|
| Lăţimea | 200 mm |
| Înălţime | 110 mm |
| Dimensiune B | 200 mm |
Date tehnice
| Menținerea în funcțiune | nu |
|---|---|
| Perforaţie laterală | da |
| Execuţie legătură | fără piesă de legătură |
| Variantă pentru încărcări mari | nu |
| Secţiune utilă | 218 cm² |
| Oțel inoxidabil, băițuit | nu |
| Grosimea tablei | 1,5 mm |
| Perforație de montaj în bază | da |
| Desenul găurii NATO | nu |
| Cu capac | nu |
| Conform ROHS | da |
| Dimensiune | 110x200x3000 |
| Suprafaţă | zincat prin imersie 85 µm |
| Material | Oţel |
| Culoare | zinc |
| Tip test de încărcare conform IEC 61537 | Tip II |
| Tip de conector pentru sistemul de susținere a cablurilor | înșurubat |
| Serie produs | Seria SKS |
Încărcare
| Distanţa dintre reazeme 1,5m | 3 kN/m |
|---|---|
| Distanţa dintre reazeme 2,0m | 2,4 kN/m |
| Distanţa dintre reazeme 3,0m | 1,2 kN/m |
| Distanţa dintre reazeme 4,0m | 0,8 kN/m |
Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
Lăţime între reazeme în m
Săgeată lonjeron, în mm la kN/m admişi
Schema de încărcare la procedeul de efectuare a probelor
Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm
Curba săgeţii lonjeronului în funcţie de distanţa între reazeme
Date de mediu
| Amprenta CO2 (GWP) de la leagăn la poartă | 11,7623 kg CO2e / 1 Metru |
|---|---|
| CO₂ Footprint (GWP) | 11,7623 kg CO₂e |
| Data determinării valorii CO2 | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Metru |
| Declared Unit Quantity | 1 |
| EPD Verified | da |
|---|---|
| Data de expirare EPD | 10.07.2029 |
| Număr declarație EPD | EPD-KTO-17.0 |
| Standard EPD/standard LCA (norme) | DIN EN ISO 14025,EN 15804 + A2 |
Descărcări
0 selectat
Specificații (1)
Declarații (5)
Instrucțiuni și mijloace auxiliare (2)
Imagini ale articolului (3)
Date 3D materiale de descărcat (1)
Variante
Tip
Lungime
Lăţimea
Menținerea în funcțiune
Grosimea tablei
Suprafaţă
Material
Nr. articol
SKS 120 FT SO
3000
200
nu
1,5
zincat prin imersie 85 µm
Oţel
7196011
SKS 130 FT SO
3000
300
nu
1,5
zincat prin imersie 85 µm
Oţel
7196025
Lăţimea
SKS 120 FT SO
Nr. articol
7196011
Lungime
3000
Lăţimea
200
Menținerea în funcțiune
nu
Grosimea tablei
1,5
Suprafaţă
zincat prin imersie 85 µm
Material
Oţel
SKS 130 FT SO
Nr. articol
7196025
Lungime
3000
Lăţimea
300
Menținerea în funcțiune
nu
Grosimea tablei
1,5
Suprafaţă
zincat prin imersie 85 µm
Material
Oţel
