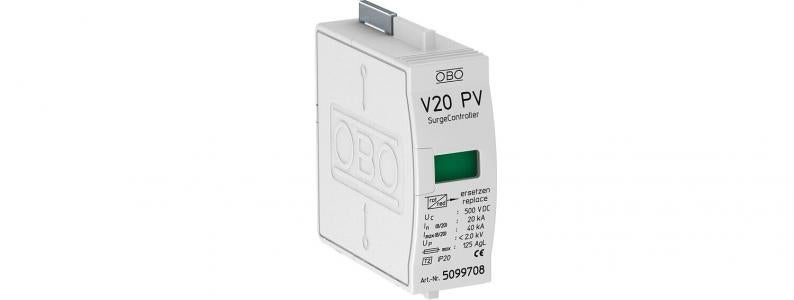

Cartuş fotovoltaic - descărcător de supratensiune, tip 2
Tip V20-C 0-500PV
Nr. articol 5099708
EAN 4012195708933
Nr. articol / Tip
Tensiune maximă de funcţionare continuă AC
Cea mai mică unitate de vânzare: 1 Bucată
1Bucată
Bucată
Descriere
Cartuş SurgeController - tip 2 descărcător de supratensiune pentru instalaţii fotovoltaice
• Pentru egalizarea potenţialului de protecţie la supratensiune conform VDE 0100-443 (IEC 60364-4-44)
• Capacitate de descărcare până la 40 kA (8/20) per pol
• Nivel redus de protecţieDC: <2,0 kV per pol (conexiune Y: 4,0 KV şi Uoc max = 1000V DC)
• Descărcător cu dispozitiv termo-dinamic de declanşare şi afişaj optic al funcţionării
• Descărcător cu varistor pe bază de oxid de zinc, capsulat, ce nu permite emisii de scântei în afara carcasei, pentru utilizarea în tablourile electrice
• Capacitate ridicată de descărcare la o durată mare de utilizare
Utilizare: instalaţii PV fără sau cu instalaţie separată izolată de protecţie la trăsnet
• Pentru egalizarea potenţialului de protecţie la supratensiune conform VDE 0100-443 (IEC 60364-4-44)
• Capacitate de descărcare până la 40 kA (8/20) per pol
• Nivel redus de protecţieDC: <2,0 kV per pol (conexiune Y: 4,0 KV şi Uoc max = 1000V DC)
• Descărcător cu dispozitiv termo-dinamic de declanşare şi afişaj optic al funcţionării
• Descărcător cu varistor pe bază de oxid de zinc, capsulat, ce nu permite emisii de scântei în afara carcasei, pentru utilizarea în tablourile electrice
• Capacitate ridicată de descărcare la o durată mare de utilizare
Utilizare: instalaţii PV fără sau cu instalaţie separată izolată de protecţie la trăsnet
Date tehnice
Date tehnice
| Formă a reţelei | TN |
|---|---|
| Semnalizare în interiorul aparatului | optică |
| Tip de protecţie | IP20 |
| Semnalizare la distanţă | nu |
| Clasă de încercare tip 2 | da |
| Tensiune nominală AC (50 / 60 Hz) | 400 V |
| Siguranță integrată | nu |
| Tensiune maximă de funcţionare continuă AC | 440 V |
| Tensiune maximă de funcţionare continuă DC | 500 V |
| Curent nominal de descărcare (8/20 µs) | 20 kA |
| Legarea polilor | 1 |
| Tip de montaj | la element de bază |
| Valoare max. a protectiei la suprasarcină | 125 |
| Variantă | 1-pol, cartuș fotovoltaic cu soclu Y până la 600 V DC |
| Configuraţia rețelei DC | da |
| Configuraţia rețelei IT | nu |
| Configuraţia rețelei TN | da |
| Configuraţia rețelei TN-C | da |
| Configuraţia rețelei TN-C-S | da |
| Configuraţia rețelei TN-S | da |
| Configuraţia rețelei TT | da |
| Forma reţelei | nu |
| Conform ROHS | da |
| Temperatură operațională min. | -40 °C |
| Temperatură operațională max. | 80 °C |
| SPD conform IEC 61643-1 | clasa II |
| Clasa de solicitare conform EN 61643-11 | Tip 2 |
| CP nr. | 1→2 |
| Curent maxim de descărcare (8/20 μs) | 40 kA |
| Timp de acţionare | <25 ns |
| Siguranţă maximă | 125 A |
| Interval de temperatură aplicabil min. | -40 °C |
| Interval de temperatură aplicabil max. | 80 °C |
| Dimensiune | 500V DC |
| Serie produs | PV-ÜSS |
Posibilităţi de conectare
| Secțiunea transversală a conductorului rigid (mono/multifilar) min. | 2,5 mm² |
|---|---|
| Secțiunea transversală a conductorului rigid (mono/multifilar) max. | 35 mm² |
Date de mediu
| Ambalaj fără material plastic | da |
|---|
| Amprenta CO2 (GWP) de la leagăn la poartă | 0,1602 kg CO2e / 1 Bucată |
|---|---|
| CO₂ Footprint (GWP) | 0,1602 kg CO₂e |
| Data determinării valorii CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Bucată |
| Declared Unit Quantity | 1 |
