Clamp clip 2056, F-foot, triple, metal pressure trough, FT
Tip BS-F3-M-22 FT
Nr. articol 1188221
EAN 4012197405250
Nr. articol / Tip
Tensiune de strângere max.
Domeniu de prindere D min.
Domeniu de prindere D max.
Cea mai mică unitate de vânzare: 50 Bucată
50Bucată
Bucată
Descriere
Clamp clip with F-foot, plastic pressure trough made of polypropylene. For vertical and horizontal mounting of 3 single cables on flat bars. With 1-start screw thread on pressure trough, universal hexagonal screw head WAF10, with slot and cross recess. Suitable for mounting indoors and outdoors. Multiple cables should be separated by double troughs. We recommend the use of a counter-trough. In AC circuits the product shall not be used with single core cable in galvanised cable ladders and profile rails because of the inductive heating.
Date tehnice

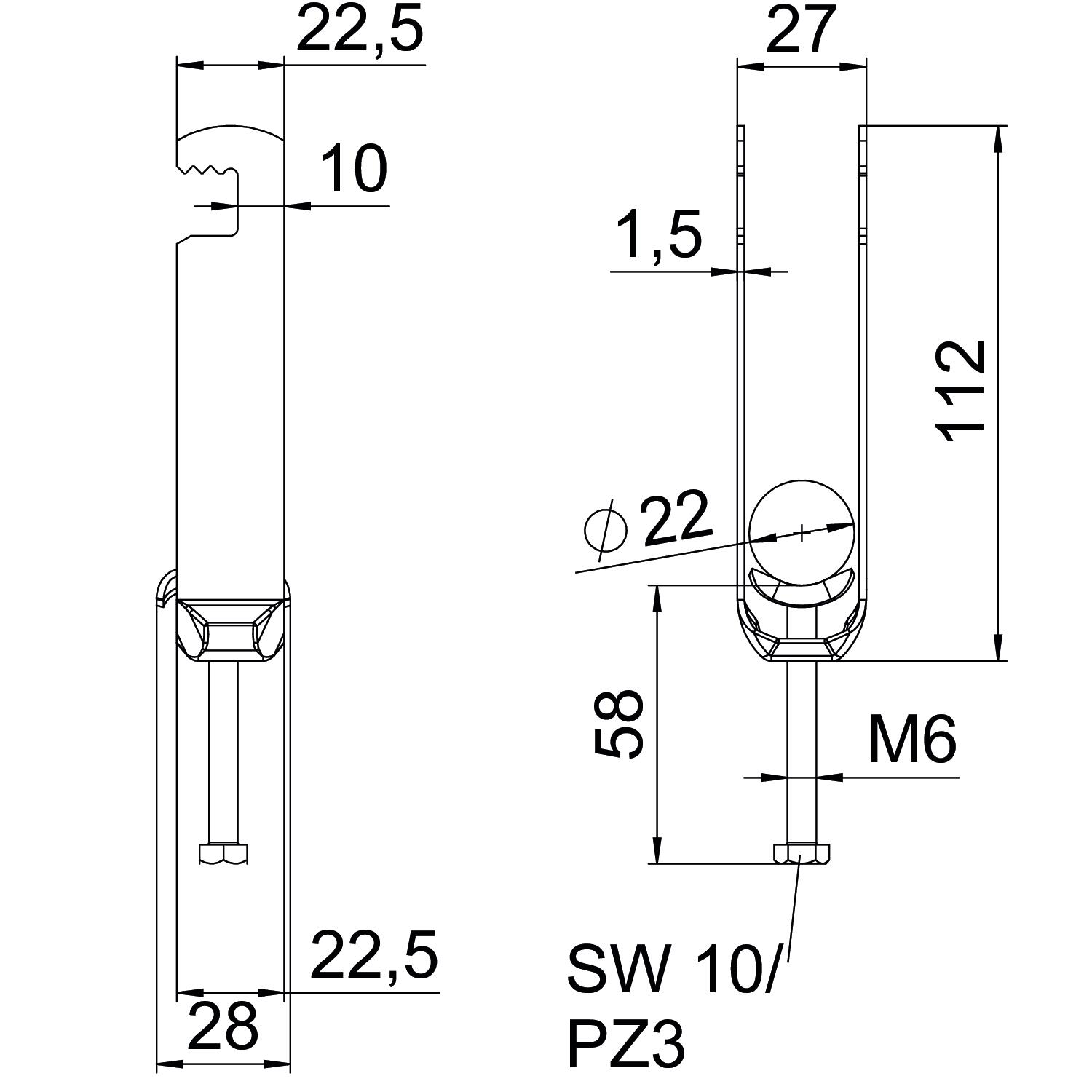

Dimensiuni
| Lungime | 22,5 mm |
|---|---|
| Lăţimea | 27 mm |
| Înălţime | 112 mm |
| Dimensiune L | 58 mm |
| Dimensiune A | 22,5 mm |
| Dimensiune B | 27 mm |
| Dimensiunea H | 112 mm |
| Dimensiune t | 1,5 mm |
| Dimensiune C | 28 mm |
| Dimensiune G (mm) | M6 |
Date tehnice
| Grosimea tablei | 1,5 mm |
|---|---|
| pentru diametru al țevii min. | 16 mm |
| pentru diametru al țevii max. | 22 mm |
| Dimensiune decupare | 10 mm |
| fără halogeni | da |
| Filet | M6 |
| Cu piesă metalică | da |
| Lungimea dimensiunii exterioare | 28 mm |
| Număr de cabluri/ţevi | 3 |
| Suprafață suplimentară | zincat termic |
| Material suplimentar | Oţel |
| Tensiune de strângere max. | 3 Nm |
| Tip de montaj | profil plat |
| Domeniu de prindere D min. | 16 mm |
| Domeniu de prindere D max. | 22 mm |
| Dimensiune | 16-22mm |
| Suprafaţă | = zincat prin imersie |
| Material | Oţel |
| Serie produs | 2056 / 2058 |
Date de mediu
| Ambalaj în întregime din carton reciclat | da |
|---|---|
| Ambalaj fără material plastic | da |
| Amprenta CO2 (GWP) de la leagăn la poartă | 0,2219 kg CO2e / 1 Bucată |
|---|---|
| CO₂ Footprint (GWP) | 0,2219 kg CO₂e |
| Data determinării valorii CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Bucată |
| Declared Unit Quantity | 1 |
Descărcări
0 selectat
Specificații (1)
Cataloage și broșuri (1)
Declarații (2)
Instrucțiuni și mijloace auxiliare (1)
Imagini ale articolului (2)
Variante
Tip
Tensiune de strângere max.
Domeniu de prindere D min.
Domeniu de prindere D max.
Nr. articol
BS-F3-M-12 FT
3
8
12
1188215
BS-F3-M-16 FT
3
12
16
1188218
BS-F3-M-22 FT
3
16
22
1188221
BS-F3-M-28 FT
3
22
28
1188224
Domeniu de prindere D min.
Domeniu de prindere D max.
BS-F3-M-12 FT
Nr. articol
1188215
Tensiune de strângere max.
3
Domeniu de prindere D min.
8
Domeniu de prindere D max.
12
BS-F3-M-16 FT
Nr. articol
1188218
Tensiune de strângere max.
3
Domeniu de prindere D min.
12
Domeniu de prindere D max.
16
BS-F3-M-22 FT
Nr. articol
1188221
Tensiune de strângere max.
3
Domeniu de prindere D min.
16
Domeniu de prindere D max.
22
BS-F3-M-28 FT
Nr. articol
1188224
Tensiune de strângere max.
3
Domeniu de prindere D min.
22
Domeniu de prindere D max.
28
