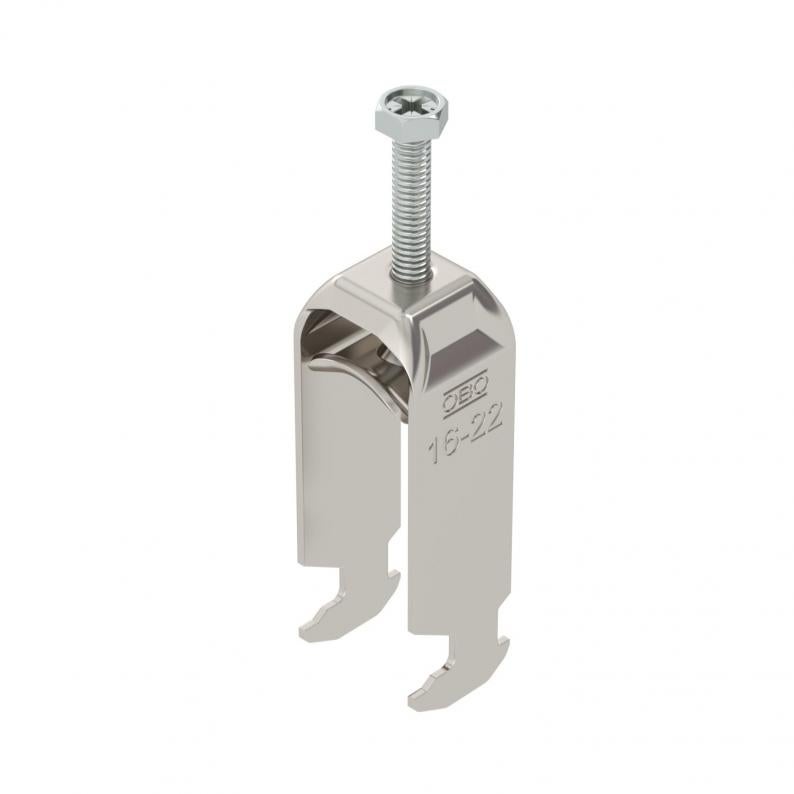

Clamp clip 2056 H-foot, 2-fold, metal pressure sleeve, A2

Clamp clip 2056 H-foot, 2-fold, metal pressure sleeve, A2

Tip BS-H2-M-22 A2
Nr. articol 1186117
EAN 4012196848928
Afișați toate variantele
Nr. articol / Tip
Tensiune de strângere max.
Domeniu de prindere D min.
Domeniu de prindere D max.

Cea mai mică unitate de vânzare: 50 Bucată

Bucată

Descriere

Bridă U cu picior cap ciocan, contrapiesă metalică cu marginile rotunjite pentru protecția cablurilor. Pentru montajul vertical și orizontal a 2 cabluri pe șină C Pentru dimensiunea fantei 16-17 mm. Cu 1 singur șurub pe contrapiesă, șurub hexagonal cu cap SW10, cu șliț drept și în cruce Recomandată pentru montaj în interior și exterior Mai multe cabluri trebuie separate cu contrapiesă. Se recomandă montarea unei contrapiese
  • Communautés Européennes, Declaraţia de conformitate a Comunităţii Europene conform directivelor Comunităţii Europenedie ungemuffte Seite
  • Dimensiunea fantei 16-17 mm
  • Bridă U pentru şină profilată C cu dimensiunea fantei 16-17 mm
  • Clasa de menţinere în funcţiune E30
  • Clasa de menţinere în funcţiune E60
  • Clasa de menţinere în funcţiune E90
  • CO₂ footprint (PCF)
  • Packaging without plastic
  • Ambalaj în întregime din carton reciclat

Date tehnice

Dimensiuni

Lungime22,5 mm
Lăţimea27 mm
Înălţime77 mm
Dimensiune L46 mm
Dimensiune A22,5 mm
Dimensiune B27 mm
Dimensiunea H77 mm
Dimensiune t1,5 mm
Dimensiune C28 mm
Dimensiune G (mm)M6

Date tehnice

Grosimea tablei1,5 mm
pentru diametru al țevii min.16 mm
pentru diametru al țevii max.22 mm
Dimensiune decupare10 mm
pentru șine cu dimensiunea fantei (cu interval) min.16 mm
pentru șine cu dimensiunea fantei (cu interval) max.17 mm
fără halogenida
FiletM6
Cu piesă din masă plasticănu
Cu piesă metalicăda
Lungimea dimensiunii exterioare28 mm
Număr de cabluri/ţevi2
Suprafață suplimentarănetratat
Material suplimentarOţel inoxidabil
Tensiune de strângere max.3 Nm
Tip de montajŞină profilată
Conform ROHSda
Domeniu de prindere D min.16 mm
Domeniu de prindere D max.22 mm
Dimensiune16-22mm
Suprafaţăluminos, reprelucrat
MaterialOţel superior, inoxidabil 1.4307
Cu contrapiesănu
Materialul pieseioțel inoxidabil
Calitatea materialului pieseiOțel superior 304 (1.4301)
Serie produs2056 / 2058

Date de mediu

Ambalaj în întregime din carton reciclatda
Ambalaj fără material plasticda
Amprenta CO2 (GWP) de la leagăn la poartă0,4124 kg CO2e / 1 Bucată
CO₂ Footprint (GWP)0,4124 kg CO₂e
Data determinării valorii CO22025-05-14T00:00:00.000+0200
Declared UnitBucată
Declared Unit Quantity1

Descărcări

0 selectat

Specificații (1)
Cataloage și broșuri (1)
Declarații (4)
Certificate (1)
Instrucțiuni și mijloace auxiliare (1)
Imagini ale articolului (2)
Date 3D materiale de descărcat (1)

Variante

Tensiune de strângere max.
Domeniu de prindere D min.
Domeniu de prindere D max.
BS-H2-M-12 A2
Nr. articol
1186103
Tensiune de strângere max.
3
Domeniu de prindere D min.
8
Domeniu de prindere D max.
12
BS-H2-M-16 A2
Nr. articol
1186110
Tensiune de strângere max.
3
Domeniu de prindere D min.
12
Domeniu de prindere D max.
16
BS-H2-M-22 A2
Nr. articol
1186117
Tensiune de strângere max.
3
Domeniu de prindere D min.
16
Domeniu de prindere D max.
22
BS-H2-M-28 A2
Nr. articol
1186123
Tensiune de strângere max.
3
Domeniu de prindere D min.
22
Domeniu de prindere D max.
28
BS-H2-M-52 A2
Nr. articol
1186150
Tensiune de strângere max.
5
Domeniu de prindere D min.
46
Domeniu de prindere D max.
52
BS-H2-M-58 A2
Nr. articol
1186157
Tensiune de strângere max.
5
Domeniu de prindere D min.
52
Domeniu de prindere D max.
58
BS-H2-M-34 A2
Nr. articol
1186130
Tensiune de strângere max.
3
Domeniu de prindere D min.
28
Domeniu de prindere D max.
34
BS-H2-M-40 A2
Nr. articol
1186137
Tensiune de strângere max.
3
Domeniu de prindere D min.
34
Domeniu de prindere D max.
40
BS-H2-M-46 A2
Nr. articol
1186143
Tensiune de strângere max.
5
Domeniu de prindere D min.
40
Domeniu de prindere D max.
46
BS-H2-M-64 A2
Nr. articol
1186163
Tensiune de strângere max.
5
Domeniu de prindere D min.
58
Domeniu de prindere D max.
64
