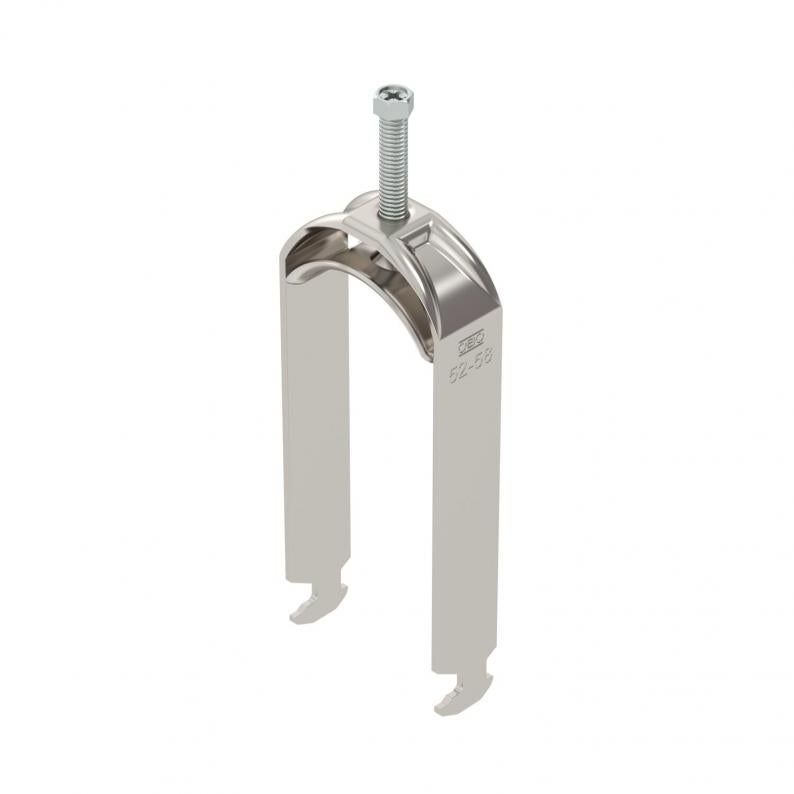

Clamp clip 2056 H-foot, 2-fold, metal pressure sleeve, A2
Tip BS-H2-M-58 A2
Nr. articol 1186157
EAN 4012196849000
Nr. articol / Tip
Tensiune de strângere max.
Domeniu de prindere D min.
Domeniu de prindere D max.
Cea mai mică unitate de vânzare: 25 Bucată
25Bucată
Bucată
Descriere
Bridă U cu picior cap ciocan, contrapiesă metalică cu marginile rotunjite pentru protecția cablurilor. Pentru montajul vertical și orizontal a 2 cabluri pe șină C Pentru dimensiunea fantei 16-17 mm. Cu 1 singur șurub pe contrapiesă, șurub hexagonal cu cap SW10, cu șliț drept și în cruce Recomandată pentru montaj în interior și exterior Mai multe cabluri trebuie separate cu contrapiesă. Se recomandă montarea unei contrapiese
Date tehnice
Dimensiuni
| Lungime | 25 mm |
|---|---|
| Lăţimea | 64 mm |
| Înălţime | 159 mm |
| Dimensiune L | 55 mm |
| Dimensiune A | 25 mm |
| Dimensiune B | 64 mm |
| Dimensiunea H | 159 mm |
| Dimensiune t | 2,5 mm |
| Dimensiune C | 33 mm |
| Dimensiune G (mm) | M8 |
Date tehnice
| Grosimea tablei | 2,5 mm |
|---|---|
| pentru diametru al țevii min. | 52 mm |
| pentru diametru al țevii max. | 58 mm |
| Dimensiune decupare | 10 mm |
| pentru șine cu dimensiunea fantei (cu interval) min. | 16 mm |
| pentru șine cu dimensiunea fantei (cu interval) max. | 17 mm |
| fără halogeni | da |
| Filet | M8 |
| Cu piesă din masă plastică | nu |
| Cu piesă metalică | da |
| Lungimea dimensiunii exterioare | 33 mm |
| Număr de cabluri/ţevi | 2 |
| Suprafață suplimentară | netratat |
| Material suplimentar | Oţel inoxidabil |
| Tensiune de strângere max. | 5 Nm |
| Tip de montaj | Şină profilată |
| Conform ROHS | da |
| Domeniu de prindere D min. | 52 mm |
| Domeniu de prindere D max. | 58 mm |
| Dimensiune | 52-58mm |
| Suprafaţă | luminos, reprelucrat |
| Material | Oţel superior, inoxidabil 1.4307 |
| Cu contrapiesă | nu |
| Materialul piesei | oțel inoxidabil |
| Calitatea materialului piesei | Oțel superior 304 (1.4301) |
| Serie produs | 2056 / 2058 |
Date de mediu
| Amprenta CO2 (GWP) de la leagăn la poartă | 1,0868 kg CO2e / 1 Bucată |
|---|---|
| CO₂ Footprint (GWP) | 1,0868 kg CO₂e |
| Data determinării valorii CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Bucată |
| Declared Unit Quantity | 1 |
Descărcări
0 selectat
Specificații (1)
Cataloage și broșuri (1)
Declarații (4)
Certificate (1)
Instrucțiuni și mijloace auxiliare (1)
Imagini ale articolului (2)
Date 3D materiale de descărcat (1)
Variante
Tip
Tensiune de strângere max.
Domeniu de prindere D min.
Domeniu de prindere D max.
Nr. articol
BS-H2-M-12 A2
3
8
12
1186103
BS-H2-M-16 A2
3
12
16
1186110
BS-H2-M-22 A2
3
16
22
1186117
BS-H2-M-28 A2
3
22
28
1186123
BS-H2-M-52 A2
5
46
52
1186150
BS-H2-M-58 A2
5
52
58
1186157
BS-H2-M-34 A2
3
28
34
1186130
BS-H2-M-40 A2
3
34
40
1186137
BS-H2-M-46 A2
5
40
46
1186143
BS-H2-M-64 A2
5
58
64
1186163
