Clamp clip 2056, H-foot, single, metal pressure trough, A4

Clamp clip 2056, H-foot, single, metal pressure trough, A4

Tip BS-H1-M-16 A4
Nr. articol 1188523
EAN 4012197416072
Afișați toate variantele
Nr. articol / Tip
Tensiune de strângere max.
Domeniu de prindere D min.
Domeniu de prindere D max.

Cea mai mică unitate de vânzare: 25 Bucată

Bucată

Descriere

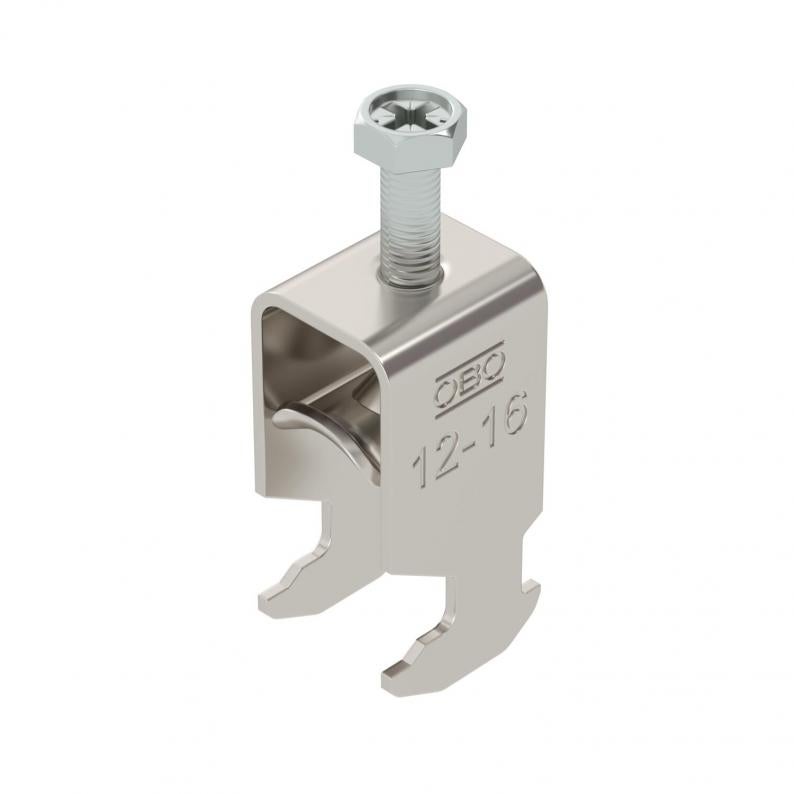

Clamp clip with hammerhead foot, metal pressure trough with rounded edges to protect the cable. For vertical and horizontal mounting of 1 single cable on a C-profile rail. For a slot width of 16–17 mm. With 1-start screw thread on pressure trough, universal hexagonal screw head WAF10, with slot and cross recess. Suitable for mounting indoors and outdoors. We recommend the use of a counter-trough.
  • Asociaţia întreprinderilor de electrotehnică, electronică, tehnică informaţională, asociaţie înregistrată, Germania
  • fără halogen; fără clor, fluor şi brom
  • Communautés Européennes, Declaraţia de conformitate a Comunităţii Europene conform directivelor Comunităţii Europenedie ungemuffte Seite
  • UKCA Declarație de conformitate
  • Dimensiunea fantei 16-17 mm
  • Bridă U pentru şină profilată C cu dimensiunea fantei 16-17 mm
  • Clasa de menţinere în funcţiune E30
  • Clasa de menţinere în funcţiune E60
  • Clasa de menţinere în funcţiune E90
  • CO₂ footprint (PCF)

Date tehnice

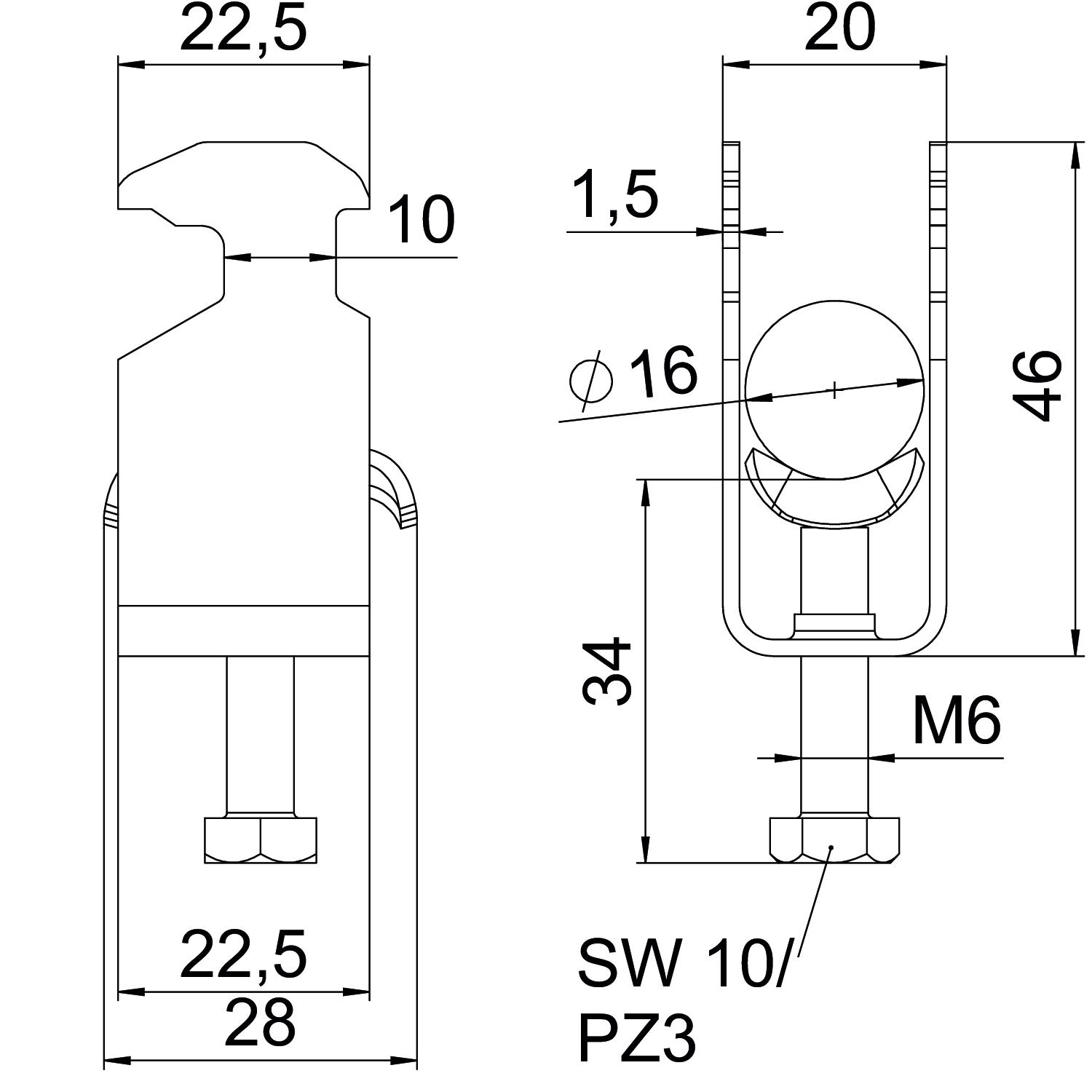

Dimensiuni

Lungime22,5 mm
Lăţimea20 mm
Înălţime46 mm
Dimensiune L34 mm
Dimensiune A22,5 mm
Dimensiune B20 mm
Dimensiunea H46 mm
Dimensiune t1,5 mm
Dimensiune C28 mm
Dimensiune G (mm)M6

Date tehnice

Menținerea în funcțiuneda
Grosimea tablei1,5 mm
pentru diametru al țevii min.12 mm
pentru diametru al țevii max.16 mm
Dimensiune decupare10 mm
pentru șine cu dimensiunea fantei (cu interval) min.16 mm
pentru șine cu dimensiunea fantei (cu interval) max.17 mm
fără halogenida
FiletM6
Cu piesă metalicăda
Lungimea dimensiunii exterioare28 mm
Număr de cabluri/ţevi1
Suprafață suplimentarănetratat
Material suplimentarOţel inoxidabil
Tensiune de strângere max.3 Nm
Tip de montajŞină profilată
Conform ROHSda
Domeniu de prindere D min.12 mm
Domeniu de prindere D max.16 mm
Dimensiune12-16mm
Suprafaţăluminos, reprelucrat
MaterialOţel superior, inoxidabil 1.4571
Serie produs2056 / 2058

Date de mediu

Amprenta CO2 (GWP) de la leagăn la poartă0,2714 kg CO2e / 1 Bucată
CO₂ Footprint (GWP)0,2714 kg CO₂e
Data determinării valorii CO22025-05-14T00:00:00.000+0200
Declared UnitBucată
Declared Unit Quantity1

Descărcări

0 selectat

Specificații (1)
Cataloage și broșuri (1)
Declarații (4)
Certificate (2)
Instrucțiuni și mijloace auxiliare (1)
Imagini ale articolului (2)

Variante

Tensiune de strângere max.
Domeniu de prindere D min.
Domeniu de prindere D max.
BS-H1-M-12 A4
Nr. articol
1188521
Tensiune de strângere max.
3
Domeniu de prindere D min.
8
Domeniu de prindere D max.
12
BS-H1-M-16 A4
Nr. articol
1188523
Tensiune de strângere max.
3
Domeniu de prindere D min.
12
Domeniu de prindere D max.
16
BS-H1-M-22 A4
Nr. articol
1188527
Tensiune de strângere max.
3
Domeniu de prindere D min.
16
Domeniu de prindere D max.
22
BS-H1-M-28 A4
Nr. articol
1188530
Tensiune de strângere max.
3
Domeniu de prindere D min.
22
Domeniu de prindere D max.
28
BS-H1-M-34 A4
Nr. articol
1188533
Tensiune de strângere max.
3
Domeniu de prindere D min.
28
Domeniu de prindere D max.
34
BS-H1-M-40 A4
Nr. articol
1188536
Tensiune de strângere max.
3
Domeniu de prindere D min.
34
Domeniu de prindere D max.
40
BS-H1-M-46 A4
Nr. articol
1188539
Tensiune de strângere max.
5
Domeniu de prindere D min.
40
Domeniu de prindere D max.
46
BS-H1-M-52 A4
Nr. articol
1188541
Tensiune de strângere max.
5
Domeniu de prindere D min.
46
Domeniu de prindere D max.
52
BS-H1-M-58 A4
Nr. articol
1188545
Tensiune de strângere max.
5
Domeniu de prindere D min.
52
Domeniu de prindere D max.
58
BS-H1-M-64 A4
Nr. articol
1188548
Tensiune de strângere max.
5
Domeniu de prindere D min.
58
Domeniu de prindere D max.
64
BS-H1-M-70 A4
Nr. articol
1188551
Tensiune de strângere max.
5
Domeniu de prindere D min.
64
Domeniu de prindere D max.
70
BS-H1-M-76 A4
Nr. articol
1188554
Tensiune de strângere max.
5
Domeniu de prindere D min.
70
Domeniu de prindere D max.
76
