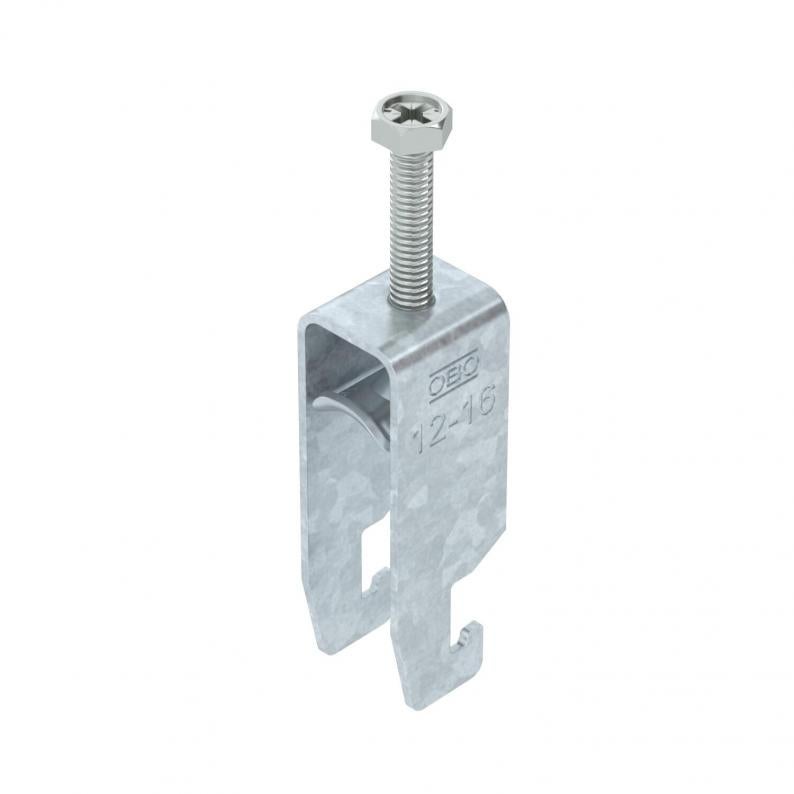

Clamp clip 2056 U-foot, 2-fold, metal pressure sleeve, FT
Tip BS-U2-M-16 FT
Nr. articol 1186510
EAN 4012196849833
Nr. articol / Tip
Tensiune de strângere max.
Domeniu de prindere D min.
Domeniu de prindere D max.
Cea mai mică unitate de vânzare: 50 Bucată
50Bucată
Bucată
Descriere
Bridă U cu picior U, contrapiesă metalică cu marginile rotunjite pentru protecția cablurilor. Pentru montajul vertical și orizontal a 2 cabluri pe șină C Pentru dimensiunea fantei 18-22 mm. Cu 1 singur șurub pe contrapiesă, șurub hexagonal cu cap SW10, cu șliț drept și în cruce Recomandată pentru montaj în interior și exterior Mai multe cabluri trebuie separate cu contrapiesă. Se recomandă montarea unei contrapiese
Date tehnice
Dimensiuni
| Lungime | 22,5 mm |
|---|---|
| Lăţimea | 20 mm |
| Înălţime | 65 mm |
| Dimensiune L | 46 mm |
| Dimensiune A | 22,5 mm |
| Dimensiune B | 20 mm |
| Dimensiunea H | 65 mm |
| Dimensiune t | 1,5 mm |
| Dimensiune C | 28 mm |
| Dimensiune G (mm) | M6 |
Date tehnice
| Menținerea în funcțiune | da |
|---|---|
| Grosimea tablei | 1,5 mm |
| pentru diametru al țevii min. | 12 mm |
| pentru diametru al țevii max. | 16 mm |
| Dimensiune decupare | 10 mm |
| pentru șine cu dimensiunea fantei (cu interval) min. | 18 mm |
| pentru șine cu dimensiunea fantei (cu interval) max. | 22 mm |
| fără halogeni | da |
| Filet | M6 |
| Cu piesă din masă plastică | nu |
| Cu piesă metalică | da |
| Lungimea dimensiunii exterioare | 28 mm |
| Număr de cabluri/ţevi | 2 |
| Suprafață suplimentară | zincat termic |
| Material suplimentar | Oţel |
| Tensiune de strângere max. | 3 Nm |
| Tip de montaj | Şină profilată |
| Conform ROHS | da |
| Domeniu de prindere D min. | 12 mm |
| Domeniu de prindere D max. | 16 mm |
| Dimensiune | 12-16mm |
| Suprafaţă | = zincat prin imersie |
| Material | Oţel |
| Cu contrapiesă | nu |
| Materialul piesei | Oțel |
| Serie produs | 2056 / 2058 |
Date de mediu
| Amprenta CO2 (GWP) de la leagăn la poartă | 0,1435 kg CO2e / 1 Bucată |
|---|---|
| CO₂ Footprint (GWP) | 0,1435 kg CO₂e |
| Data determinării valorii CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Bucată |
| Declared Unit Quantity | 1 |
Descărcări
0 selectat
Specificații (1)
Cataloage și broșuri (1)
Declarații (4)
Instrucțiuni și mijloace auxiliare (1)
Imagini ale articolului (2)
Date 3D materiale de descărcat (1)
Variante
Tip
Tensiune de strângere max.
Domeniu de prindere D min.
Domeniu de prindere D max.
Nr. articol
BS-U2-M-12 FT
3
8
12
1186503
BS-U2-M-16 FT
3
12
16
1186510
BS-U2-M-22 FT
3
16
22
1186517
BS-U2-M-28 FT
3
22
28
1186523
BS-U2-M-34 FT
3
28
34
1186530
BS-U2-M-40 FT
3
34
40
1186537
BS-U2-M-46 FT
5
40
46
1186543
BS-U2-M-52 FT
5
46
52
1186550
BS-U2-M-58 FT
5
52
58
1186557
BS-U2-M-64 FT
5
58
64
1186563
Tensiune de strângere max.
Domeniu de prindere D min.
Domeniu de prindere D max.
BS-U2-M-12 FT
Nr. articol
1186503
Tensiune de strângere max.
3
Domeniu de prindere D min.
8
Domeniu de prindere D max.
12
BS-U2-M-16 FT
Nr. articol
1186510
Tensiune de strângere max.
3
Domeniu de prindere D min.
12
Domeniu de prindere D max.
16
BS-U2-M-22 FT
Nr. articol
1186517
Tensiune de strângere max.
3
Domeniu de prindere D min.
16
Domeniu de prindere D max.
22
BS-U2-M-28 FT
Nr. articol
1186523
Tensiune de strângere max.
3
Domeniu de prindere D min.
22
Domeniu de prindere D max.
28
BS-U2-M-34 FT
Nr. articol
1186530
Tensiune de strângere max.
3
Domeniu de prindere D min.
28
Domeniu de prindere D max.
34
BS-U2-M-40 FT
Nr. articol
1186537
Tensiune de strângere max.
3
Domeniu de prindere D min.
34
Domeniu de prindere D max.
40
BS-U2-M-46 FT
Nr. articol
1186543
Tensiune de strângere max.
5
Domeniu de prindere D min.
40
Domeniu de prindere D max.
46
BS-U2-M-52 FT
Nr. articol
1186550
Tensiune de strângere max.
5
Domeniu de prindere D min.
46
Domeniu de prindere D max.
52
BS-U2-M-58 FT
Nr. articol
1186557
Tensiune de strângere max.
5
Domeniu de prindere D min.
52
Domeniu de prindere D max.
58
BS-U2-M-64 FT
Nr. articol
1186563
Tensiune de strângere max.
5
Domeniu de prindere D min.
58
Domeniu de prindere D max.
64
