Clamp clip 2056, U-foot, single, metal pressure trough, A2
Tip BS-U1-M-12 A2
Nr. articol 1188401
EAN 4012197417284
Nr. articol / Tip
Tensiune de strângere max.
Domeniu de prindere D min.
Domeniu de prindere D max.
Cea mai mică unitate de vânzare: 25 Bucată
25Bucată
Bucată
Descriere

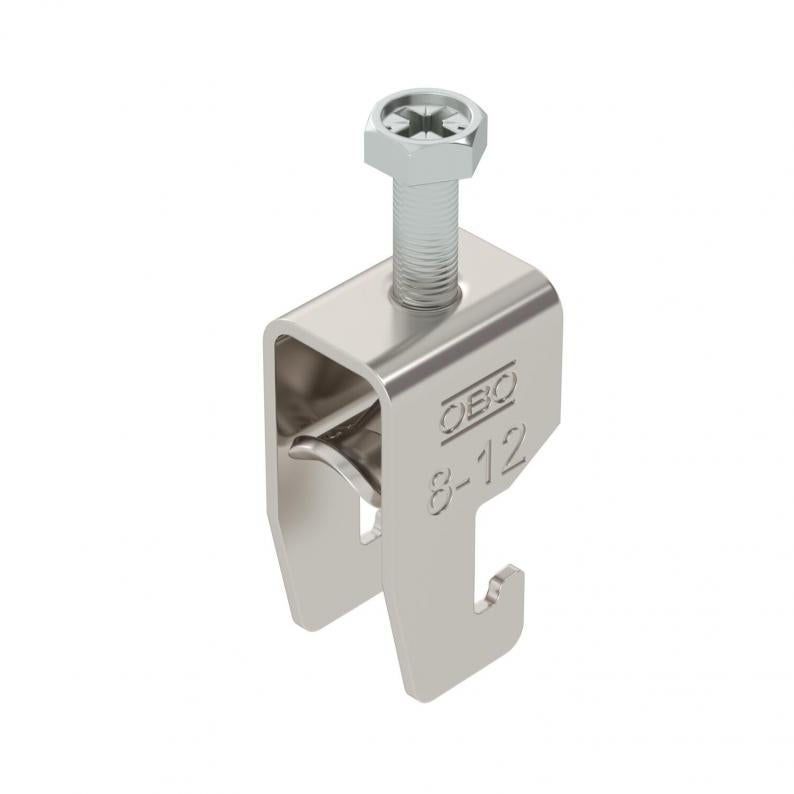

Clamp clip with U-foot, metal pressure trough with rounded edges to protect the cable. For vertical and horizontal mounting of 1 single cable on a C-profile rail. For slot width 18–22 mm. With 1-start screw thread on pressure trough, universal hexagonal screw head WAF10, with slot and cross recess. Suitable for mounting indoors and outdoors. We recommend the use of a counter-trough.
Date tehnice

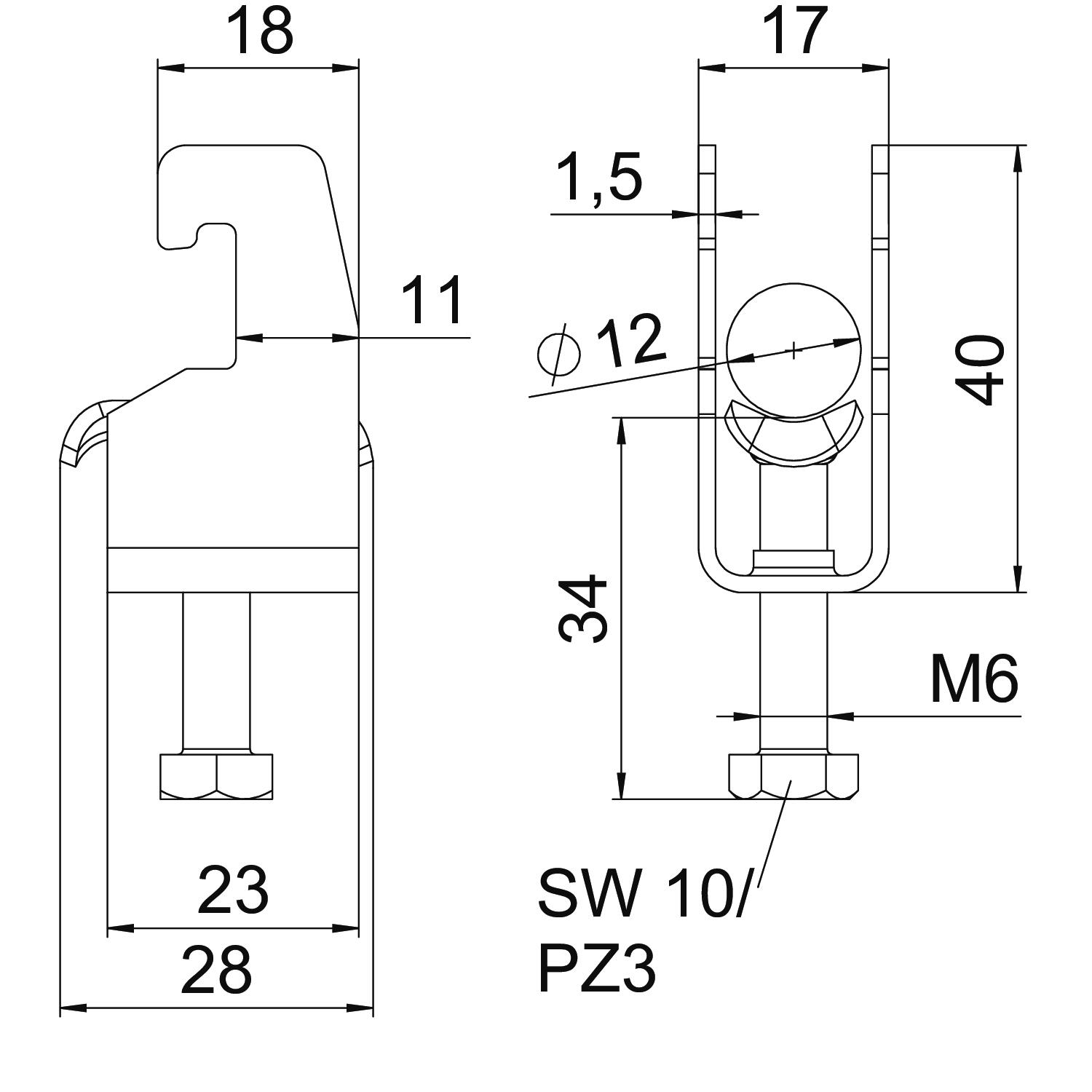

Dimensiuni
| Lungime | 22,5 mm |
|---|---|
| Lăţimea | 17 mm |
| Înălţime | 40 mm |
| Dimensiune L | 34 mm |
| Dimensiune A | 22,5 mm |
| Dimensiune B | 17 mm |
| Dimensiunea H | 40 mm |
| Dimensiune t | 1,5 mm |
| Dimensiune C | 28 mm |
| Dimensiune G (mm) | M6 |
Date tehnice
| Grosimea tablei | 1,5 mm |
|---|---|
| pentru diametru al țevii min. | 8 mm |
| pentru diametru al țevii max. | 12 mm |
| Dimensiune decupare | 10 mm |
| pentru șine cu dimensiunea fantei (cu interval) min. | 18 mm |
| pentru șine cu dimensiunea fantei (cu interval) max. | 22 mm |
| fără halogeni | da |
| Filet | M6 |
| Cu piesă metalică | da |
| Lungimea dimensiunii exterioare | 28 mm |
| Număr de cabluri/ţevi | 1 |
| Suprafață suplimentară | netratat |
| Material suplimentar | Oţel inoxidabil |
| Tensiune de strângere max. | 3 Nm |
| Tip de montaj | Şină profilată |
| Domeniu de prindere D min. | 8 mm |
| Domeniu de prindere D max. | 12 mm |
| Dimensiune | 8-12mm |
| Suprafaţă | luminos, reprelucrat |
| Material | Oţel superior, inoxidabil 1.4307 |
| Serie produs | 2056 / 2058 |
Date de mediu
| Amprenta CO2 (GWP) de la leagăn la poartă | 0,2153 kg CO2e / 1 Bucată |
|---|---|
| CO₂ Footprint (GWP) | 0,2153 kg CO₂e |
| Data determinării valorii CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Bucată |
| Declared Unit Quantity | 1 |
Descărcări
0 selectat
Specificații (1)
Cataloage și broșuri (1)
Declarații (2)
Certificate (2)
Instrucțiuni și mijloace auxiliare (1)
Imagini ale articolului (2)
Variante
Tip
Tensiune de strângere max.
Domeniu de prindere D min.
Domeniu de prindere D max.
Nr. articol
BS-U1-M-12 A2
3
8
12
1188401
BS-U1-M-16 A2
3
12
16
1188404
BS-U1-M-22 A2
3
16
22
1188407
BS-U1-M-28 A2
3
22
28
1188410
BS-U1-M-34 A2
3
28
34
1188413
BS-U1-M-40 A2
3
34
40
1188416
BS-U1-M-46 A2
5
40
46
1188419
BS-U1-M-52 A2
5
46
52
1188422
BS-U1-M-58 A2
5
52
58
1188425
BS-U1-M-64 A2
5
58
64
1188428
BS-U1-M-70 A2
5
64
70
1188431
BS-U1-M-76 A2
5
70
76
1188434
Tensiune de strângere max.
Domeniu de prindere D min.
Domeniu de prindere D max.
BS-U1-M-12 A2
Nr. articol
1188401
Tensiune de strângere max.
3
Domeniu de prindere D min.
8
Domeniu de prindere D max.
12
BS-U1-M-16 A2
Nr. articol
1188404
Tensiune de strângere max.
3
Domeniu de prindere D min.
12
Domeniu de prindere D max.
16
BS-U1-M-22 A2
Nr. articol
1188407
Tensiune de strângere max.
3
Domeniu de prindere D min.
16
Domeniu de prindere D max.
22
BS-U1-M-28 A2
Nr. articol
1188410
Tensiune de strângere max.
3
Domeniu de prindere D min.
22
Domeniu de prindere D max.
28
BS-U1-M-34 A2
Nr. articol
1188413
Tensiune de strângere max.
3
Domeniu de prindere D min.
28
Domeniu de prindere D max.
34
BS-U1-M-40 A2
Nr. articol
1188416
Tensiune de strângere max.
3
Domeniu de prindere D min.
34
Domeniu de prindere D max.
40
BS-U1-M-46 A2
Nr. articol
1188419
Tensiune de strângere max.
5
Domeniu de prindere D min.
40
Domeniu de prindere D max.
46
BS-U1-M-52 A2
Nr. articol
1188422
Tensiune de strângere max.
5
Domeniu de prindere D min.
46
Domeniu de prindere D max.
52
BS-U1-M-58 A2
Nr. articol
1188425
Tensiune de strângere max.
5
Domeniu de prindere D min.
52
Domeniu de prindere D max.
58
BS-U1-M-64 A2
Nr. articol
1188428
Tensiune de strângere max.
5
Domeniu de prindere D min.
58
Domeniu de prindere D max.
64
BS-U1-M-70 A2
Nr. articol
1188431
Tensiune de strângere max.
5
Domeniu de prindere D min.
64
Domeniu de prindere D max.
70
BS-U1-M-76 A2
Nr. articol
1188434
Tensiune de strângere max.
5
Domeniu de prindere D min.
70
Domeniu de prindere D max.
76
