Clamp clip 2056, W-foot, double, metal pressure trough, FT
Tip BS-W2-M-22 FT
Nr. articol 1188347
EAN 4012197417079
Nr. articol / Tip
Tensiune de strângere max.
Domeniu de prindere D min.
Domeniu de prindere D max.
Cea mai mică unitate de vânzare: 50 Bucată
50Bucată
Bucată
Descriere

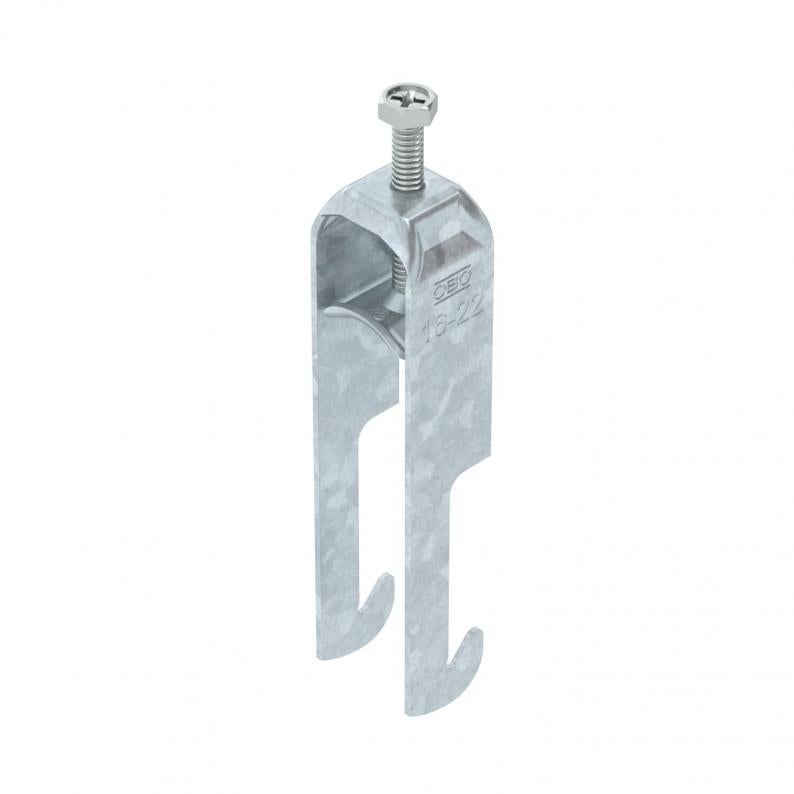

Clamp clip with W-foot, metal pressure trough with rounded edges to protect the cable. For vertical and horizontal mounting of 2 single cables on angle irons shaft length 40 mm. With 1-start screw thread on pressure trough, universal hexagonal screw head WAF10, with slot and cross recess. Suitable for mounting indoors and outdoors. We recommend the use of a counter-trough. In AC circuits the product shall not be used with single core cable in galvanised cable ladders and profile rails because of the inductive heating.
Date tehnice
Dimensiuni
| Lungime | 22,5 mm |
|---|---|
| Lăţimea | 27 mm |
| Înălţime | 118 mm |
| Dimensiune L | 46 mm |
| Dimensiune A | 22,5 mm |
| Dimensiune B | 27 mm |
| Dimensiunea H | 118 mm |
| Dimensiune t | 1,5 mm |
| Dimensiune C | 28 mm |
| Dimensiune G (mm) | M6 |
Date tehnice
| Grosimea tablei | 1,5 mm |
|---|---|
| pentru diametru al țevii min. | 16 mm |
| pentru diametru al țevii max. | 22 mm |
| Dimensiune decupare | 10 mm |
| fără halogeni | da |
| Filet | M6 |
| Cu piesă metalică | da |
| Lungimea dimensiunii exterioare | 28 mm |
| Număr de cabluri/ţevi | 2 |
| Suprafață suplimentară | zincat termic |
| Material suplimentar | Oţel |
| Tensiune de strângere max. | 3 Nm |
| Tip de montaj | Corniere |
| Domeniu de prindere D min. | 16 mm |
| Domeniu de prindere D max. | 22 mm |
| Dimensiune | 16-22mm |
| Suprafaţă | = zincat prin imersie |
| Material | Oţel |
| Serie produs | 2056 / 2058 |
Date de mediu
| Ambalaj în întregime din carton reciclat | da |
|---|---|
| Ambalaj fără material plastic | da |
| Amprenta CO2 (GWP) de la leagăn la poartă | 0,2399 kg CO2e / 1 Bucată |
|---|---|
| CO₂ Footprint (GWP) | 0,2399 kg CO₂e |
| Data determinării valorii CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Bucată |
| Declared Unit Quantity | 1 |
Descărcări
0 selectat
Specificații (1)
Cataloage și broșuri (1)
Declarații (2)
Instrucțiuni și mijloace auxiliare (1)
Imagini ale articolului (2)
Variante
Tip
Tensiune de strângere max.
Domeniu de prindere D min.
Domeniu de prindere D max.
Nr. articol
BS-W2-M-12 FT
3
8
12
1188341
BS-W2-M-16 FT
3
12
16
1188344
BS-W2-M-22 FT
3
16
22
1188347
BS-W2-M-28 FT
3
22
28
1188350
BS-W2-M-34 FT
3
28
34
1188353
BS-W2-M-40 FT
3
34
40
1188356
BS-W2-M-46 FT
5
40
46
1188359
BS-W2-M-52 FT
5
46
52
1188362
BS-W2-M-58 FT
5
52
58
1188365
Tensiune de strângere max.
Domeniu de prindere D min.
Domeniu de prindere D max.
BS-W2-M-12 FT
Nr. articol
1188341
Tensiune de strângere max.
3
Domeniu de prindere D min.
8
Domeniu de prindere D max.
12
BS-W2-M-16 FT
Nr. articol
1188344
Tensiune de strângere max.
3
Domeniu de prindere D min.
12
Domeniu de prindere D max.
16
BS-W2-M-22 FT
Nr. articol
1188347
Tensiune de strângere max.
3
Domeniu de prindere D min.
16
Domeniu de prindere D max.
22
BS-W2-M-28 FT
Nr. articol
1188350
Tensiune de strângere max.
3
Domeniu de prindere D min.
22
Domeniu de prindere D max.
28
BS-W2-M-34 FT
Nr. articol
1188353
Tensiune de strângere max.
3
Domeniu de prindere D min.
28
Domeniu de prindere D max.
34
BS-W2-M-40 FT
Nr. articol
1188356
Tensiune de strângere max.
3
Domeniu de prindere D min.
34
Domeniu de prindere D max.
40
BS-W2-M-46 FT
Nr. articol
1188359
Tensiune de strângere max.
5
Domeniu de prindere D min.
40
Domeniu de prindere D max.
46
BS-W2-M-52 FT
Nr. articol
1188362
Tensiune de strângere max.
5
Domeniu de prindere D min.
46
Domeniu de prindere D max.
52
BS-W2-M-58 FT
Nr. articol
1188365
Tensiune de strângere max.
5
Domeniu de prindere D min.
52
Domeniu de prindere D max.
58
