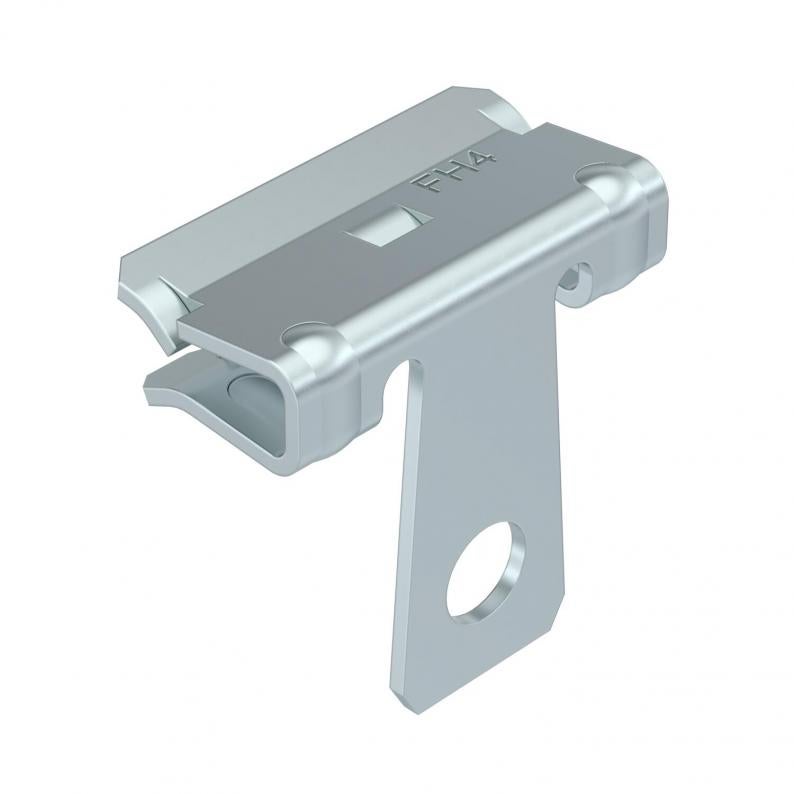

Clemă de sustinere cu perforatie pentru fixare
Tip SCVH 1,5-4
Nr. articol 1488261
EAN 4012197368722
Nr. articol / Tip
Lungime
Lăţimea
Înălţime
Dimensiune L
Grosimea flanșei F min.
Grosimea flanșei F max.
Cea mai mică unitate de vânzare: 100 Bucată
100Bucată
Bucată
Descriere
Support clamp with drill hole for individual mounting solutions, e.g. to accept S hooks or chains. Fastening through knocking onto steel girders.
Date tehnice
Dimensiuni
| Lungime | 27 mm |
|---|---|
| Lăţimea | 28 mm |
| Înălţime | 15 mm |
| Dimensiune L | 27 mm |
| Dimensiune W | 28 mm |
Date tehnice
| Orificiu de fixare | 6,5 mm |
|---|---|
| Articulat | nu |
| Reglabil cu balama | nu |
| Sarcină de rupere | 0,45 kN |
| Conform ROHS | da |
| Mod de fixare | Cleme |
| Tip de conexiune/componente | Gaură |
| Grosimea flanșei F min. | 1,5 mm |
| Grosimea flanșei F max. | 4 mm |
| Dimensiune | 1,5-4mm |
| Suprafaţă | Lamelă de zinc |
| Material | Oţel |
| Culoare | zinc |
| Serie produs | Clemă de susținere |
Descărcări
0 selectat
Specificații (1)
Declarații (4)
Instrucțiuni și mijloace auxiliare (1)
Imagini ale articolului (2)
Date 3D materiale de descărcat (1)
Variante
Tip
Lungime
Lăţimea
Înălţime
Dimensiune L
Grosimea flanșei F min.
Grosimea flanșei F max.
Nr. articol
SCVH 1,5-4
27
28
15
27
1,5
4
1488261
SCVH 4-10
35
40
23
35
4
10
1488263
SCVH 10-15
41
40
24
41
10
15
1488265
SCVH 15-20
41
40
24
41
15
20
1488267
Lungime
Lăţimea
Înălţime
Dimensiune L
Grosimea flanșei F min.
Grosimea flanșei F max.
SCVH 1,5-4
Nr. articol
1488261
Lungime
27
Lăţimea
28
Înălţime
15
Dimensiune L
27
Grosimea flanșei F min.
1,5
Grosimea flanșei F max.
4
SCVH 4-10
Nr. articol
1488263
Lungime
35
Lăţimea
40
Înălţime
23
Dimensiune L
35
Grosimea flanșei F min.
4
Grosimea flanșei F max.
10
SCVH 10-15
Nr. articol
1488265
Lungime
41
Lăţimea
40
Înălţime
24
Dimensiune L
41
Grosimea flanșei F min.
10
Grosimea flanșei F max.
15
SCVH 15-20
Nr. articol
1488267
Lungime
41
Lăţimea
40
Înălţime
24
Dimensiune L
41
Grosimea flanșei F min.
15
Grosimea flanșei F max.
20
