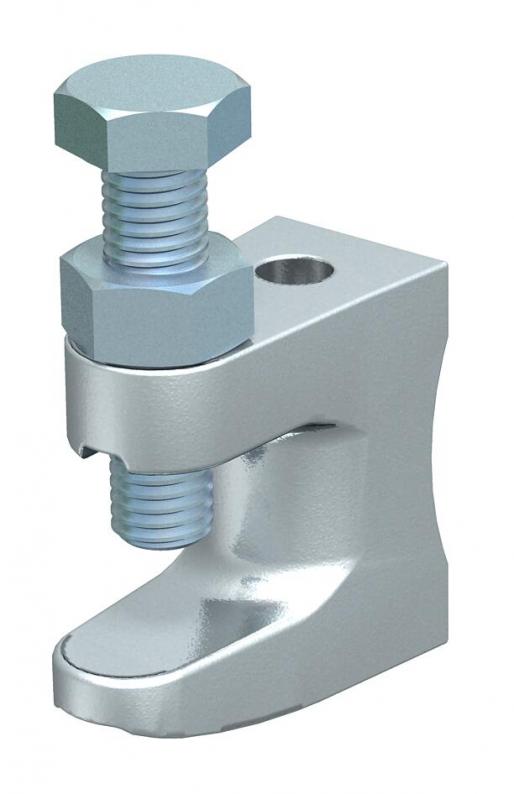

Clemă filetată de susţinere, cu gaură străpunsă

Clemă filetată de susţinere, cu gaură străpunsă

Tip FL 2 TG
Nr. articol 1488023
EAN 4012195150916
Afișați toate variantele
Nr. articol / Tip
Lungime
Lăţimea
Înălţime
Orificiu de fixare
Filet
Sarcină de rupere
Grosimea flanșei F min.
Grosimea flanșei F max.

Cea mai mică unitate de vânzare: 50 Bucată

Bucată

Descriere

cu orificiu de trecere

Cuplu de strângere max.: 18 Nm
  • Communautés Européennes, Declaraţia de conformitate a Comunităţii Europene conform directivelor Comunităţii Europenedie ungemuffte Seite
  • UKCA Declarație de conformitate

Date tehnice

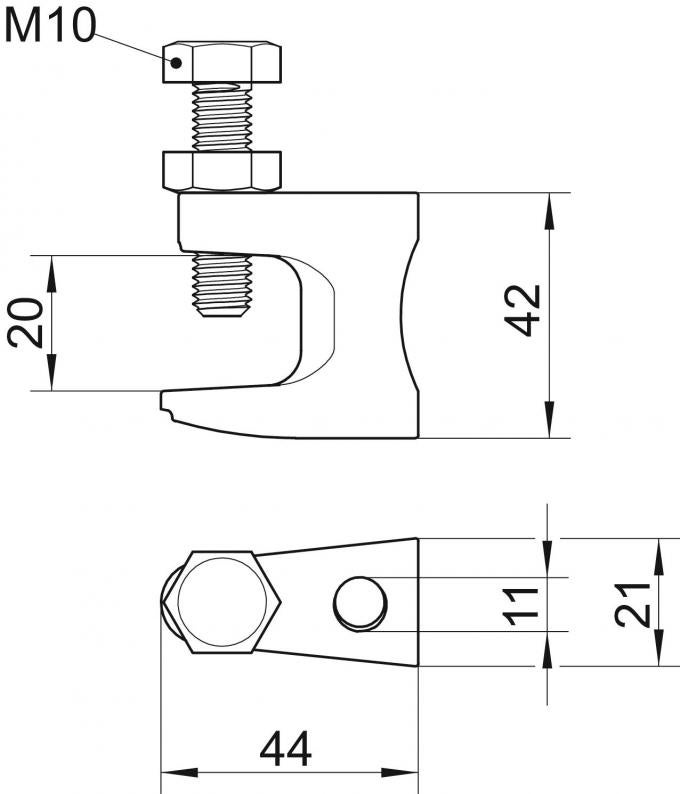

Dimensiuni

Lungime44 mm
Lăţimea21 mm
Înălţime42 mm
Dimensiune L44 mm
Dimensiune B21 mm
Dimensiunea H42 mm
Dimensiune F20 mm
Dimensiune G (mm)M10
Dimensiune D11 mm

Date tehnice

Orificiu de fixare11 mm
Filet metric10
FiletM10
Articulatnu
Reglabil cu balamanu
Sarcină de rupere2,5 kN
Tensiune de strângere max.18 Nm
Conform ROHSda
Mod de fixareŞuruburi
Tip de conexiune/componenteGaură
Grosimea flanșei F min.0 mm
Grosimea flanșei F max.20 mm
Dimensiune0-19mm
MaterialFontă maleabilă
Serie produsClemă de susținere

Descărcări

0 selectat

Specificații (1)
Declarații (5)
Imagini ale articolului (3)
Date 3D materiale de descărcat (1)

Variante

Lungime
Lăţimea
Înălţime
Orificiu de fixare
Filet
Sarcină de rupere
Grosimea flanșei F max.
FL 1 TG
Nr. articol
1488015
Lungime
38
Lăţimea
19
Înălţime
35
Orificiu de fixare
9
Filet
M8
Sarcină de rupere
1,2
Grosimea flanșei F min.
0
Grosimea flanșei F max.
18
FL 2 TG
Nr. articol
1488023
Lungime
44
Lăţimea
21
Înălţime
42
Orificiu de fixare
11
Filet
M10
Sarcină de rupere
2,5
Grosimea flanșei F min.
0
Grosimea flanșei F max.
20
FL 3 TG
Nr. articol
1488031
Lungime
58
Lăţimea
23,5
Înălţime
54
Orificiu de fixare
13
Filet
M10
Sarcină de rupere
3,5
Grosimea flanșei F min.
0
Grosimea flanșei F max.
26
