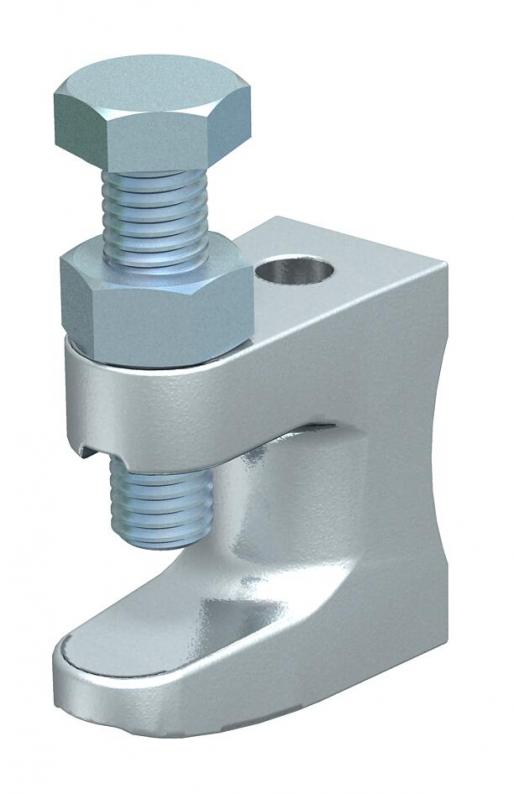

Clemă filetată de susţinere, cu gaură străpunsă
Tip FL 3 TG
Nr. articol 1488031
EAN 4012195150978
Nr. articol / Tip
Lungime
Lăţimea
Înălţime
Orificiu de fixare
Filet
Sarcină de rupere
Grosimea flanșei F min.
Grosimea flanșei F max.
Cea mai mică unitate de vânzare: 25 Bucată
25Bucată
Bucată
Descriere
cu orificiu de trecere
Cuplu de strângere max.: 21 Nm
Cuplu de strângere max.: 21 Nm
Date tehnice

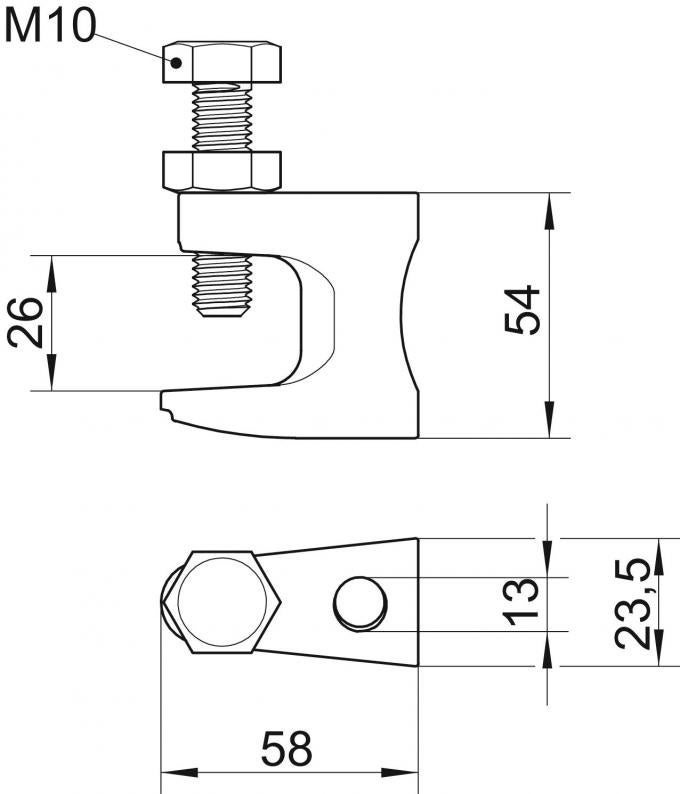

Dimensiuni
| Lungime | 58 mm |
|---|---|
| Lăţimea | 23,5 mm |
| Înălţime | 54 mm |
| Dimensiune L | 58 mm |
| Dimensiune B | 23,5 mm |
| Dimensiunea H | 54 mm |
| Dimensiune F | 26 mm |
| Dimensiune G (mm) | M10 |
| Dimensiune D | 13 mm |
Date tehnice
| Orificiu de fixare | 13 mm |
|---|---|
| Filet metric | 10 |
| Filet | M10 |
| Articulat | nu |
| Reglabil cu balama | nu |
| Sarcină de rupere | 3,5 kN |
| Tensiune de strângere max. | 21 Nm |
| Conform ROHS | da |
| Mod de fixare | Şuruburi |
| Tip de conexiune/componente | Gaură |
| Grosimea flanșei F min. | 0 mm |
| Grosimea flanșei F max. | 26 mm |
| Dimensiune | 0-26mm |
| Material | Fontă maleabilă |
| Serie produs | Clemă de susținere |
Descărcări
0 selectat
Specificații (1)
Declarații (5)
Imagini ale articolului (3)
Variante
Tip
Lungime
Lăţimea
Înălţime
Orificiu de fixare
Filet
Sarcină de rupere
Grosimea flanșei F min.
Grosimea flanșei F max.
Nr. articol
FL 1 TG
38
19
35
9
M8
1,2
0
18
1488015
FL 2 TG
44
21
42
11
M10
2,5
0
20
1488023
FL 3 TG
58
23,5
54
13
M10
3,5
0
26
1488031
Lungime
Lăţimea
Înălţime
Orificiu de fixare
Filet
Sarcină de rupere
Grosimea flanșei F max.
FL 1 TG
Nr. articol
1488015
Lungime
38
Lăţimea
19
Înălţime
35
Orificiu de fixare
9
Filet
M8
Sarcină de rupere
1,2
Grosimea flanșei F min.
0
Grosimea flanșei F max.
18
FL 2 TG
Nr. articol
1488023
Lungime
44
Lăţimea
21
Înălţime
42
Orificiu de fixare
11
Filet
M10
Sarcină de rupere
2,5
Grosimea flanșei F min.
0
Grosimea flanșei F max.
20
FL 3 TG
Nr. articol
1488031
Lungime
58
Lăţimea
23,5
Înălţime
54
Orificiu de fixare
13
Filet
M10
Sarcină de rupere
3,5
Grosimea flanșei F min.
0
Grosimea flanșei F max.
26
