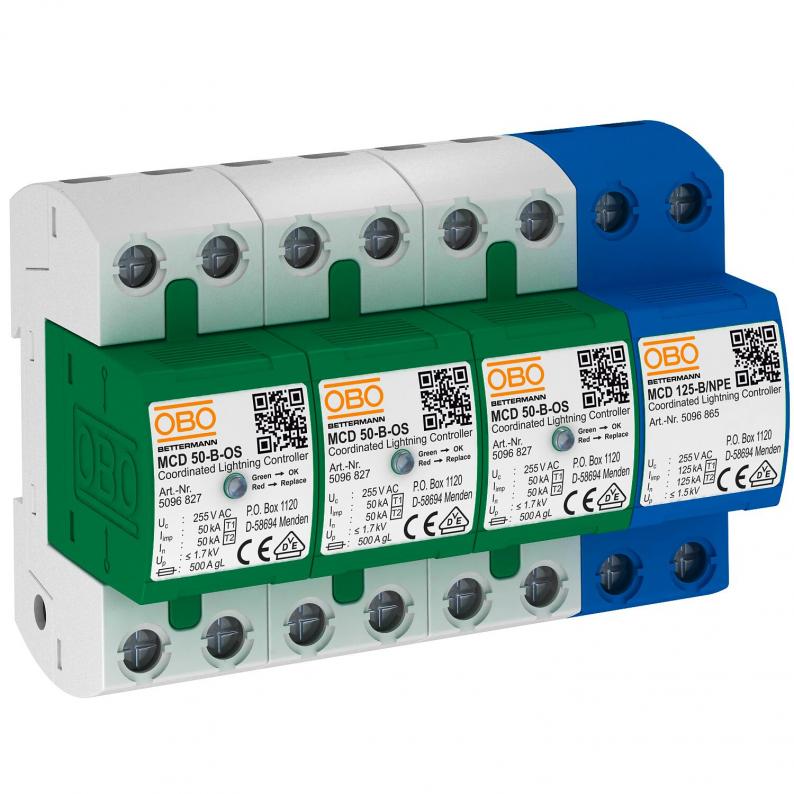

Descărcător combinat cu 3 poli + NPE cu afişaj al funcţionării
Tip MCD 50-B 3+1-OS
Nr. articol 5096836
EAN 4012195288299
Nr. articol / Tip
5096836 / MCD 50-B 3+1-OS
Tip de protecţie
IP20
Tensiune maximă de funcţionare continuă AC
255 V
Legarea polilor
3+N/PE
Cea mai mică unitate de vânzare: 1 Bucată
1Bucată
Bucată
Descriere
Descărcător combinat Tip 1+2, cu 4 poli cu afișaj functional optic, pentru utilizare în retele TN-S și TT
Preconfecţionat în întregime şi gata de conectare, compus din: 3 x MCD 50-B: descărcător de curent de trăsnet coordonat de tipul 1+2, conform EN 61643-11.
1 x MCD 125-B/NPE: Eclator coordonat N-PE Tip 1+2 conform EN 61643-11 pentru montarea în sistemele TN-S şi TT.
Interfaţa 0 la 1 conform conceptului de zone de protecţie IEC 61312-1 respectiv VDE 0185-305.
• Egalizare de potențial pentru protecție la trăsnet conform normelor VDE 0185-305 (IEC 62305)
• Capacitate de descărcare 50 kA (10/350 µs) per pol și până la 125 kA (10/350) total
• Nivel de protecţie < 1,7kV, permite protecția dispozitivului
• Curent de scurtcircuit maxim 10 kA cu siguranță în amonte până la 500 A gL/gG
• Consumul de energie < 26 mW/pol
• Eclator capsulat, ce nu permit emisii de scântei în afara carcasei
Utilizare: instalații industriale și clădiri cu paratrăsnet exterior clasa I până la IV.
Preconfecţionat în întregime şi gata de conectare, compus din: 3 x MCD 50-B: descărcător de curent de trăsnet coordonat de tipul 1+2, conform EN 61643-11.
1 x MCD 125-B/NPE: Eclator coordonat N-PE Tip 1+2 conform EN 61643-11 pentru montarea în sistemele TN-S şi TT.
Interfaţa 0 la 1 conform conceptului de zone de protecţie IEC 61312-1 respectiv VDE 0185-305.
• Egalizare de potențial pentru protecție la trăsnet conform normelor VDE 0185-305 (IEC 62305)
• Capacitate de descărcare 50 kA (10/350 µs) per pol și până la 125 kA (10/350) total
• Nivel de protecţie < 1,7kV, permite protecția dispozitivului
• Curent de scurtcircuit maxim 10 kA cu siguranță în amonte până la 500 A gL/gG
• Consumul de energie < 26 mW/pol
• Eclator capsulat, ce nu permit emisii de scântei în afara carcasei
Utilizare: instalații industriale și clădiri cu paratrăsnet exterior clasa I până la IV.
Date tehnice

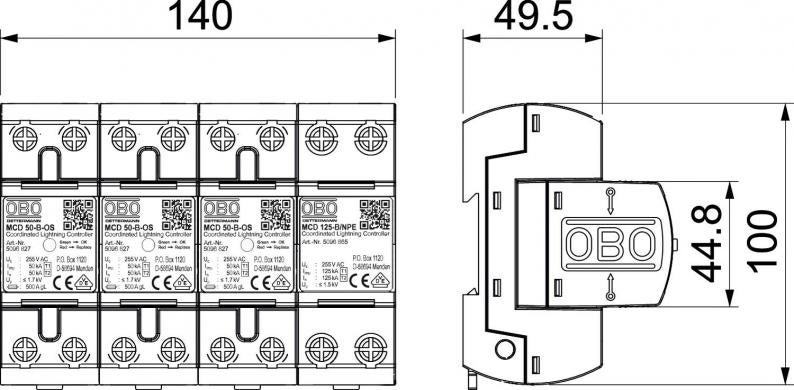

Dimensiuni
| Lungime | 100 mm |
|---|---|
| Lăţimea | 140 mm |
| Înălţime | 69 mm |
Date tehnice
| Număr de poli | 1 |
|---|---|
| Formă a reţelei | TN-S, TT |
| Aerisit | nu |
| Semnalizare în interiorul aparatului | optică |
| Tip de protecţie | IP20 |
| Tensiune maximă de funcţionare (L-N) | 255 V |
| Tensiune de dimensionare (N-PE) | 255 V |
| Curent de scurgere nominal (8/20) (L-N) | 50 kA |
| Curent nominal de descărcare (8/20 µs) [N-PE] | 125 kA |
| Curent de trăsnet (10/350) [total] | 125 kA |
| Clasă de încercare tip 1 | da |
| Semnalizare la distanţă | nu |
| Clasă de încercare tip 2 | da |
| Tensiune nominală AC (50 / 60 Hz) | 230 V |
| Curent de trăsnet (10/350 μs) | 50 kA |
| Nivel de protectie (L-N) | ≤1,7 |
| Tensiune maximă de funcţionare continuă AC | 255 V |
| Curent nominal de descărcare (8/20 µs) | 50 kA |
| Legarea polilor | 3+N/PE |
| Tip de montaj | Şină omega 35 mm |
| Valoare max. a protectiei la suprasarcină | 500 |
| Rezistență la scurtcircuit cu protecție maximă împotriva supracurentului pe partea de rețea | 10 kA |
| Certificări | VDE |
| Variantă | 3+1-poli |
| Configuraţia rețelei DC | nu |
| Configuraţia rețelei IT | nu |
| Configuraţia rețelei TN | da |
| Configuraţia rețelei TN-C | nu |
| Configuraţia rețelei TN-C-S | da |
| Configuraţia rețelei TN-S | da |
| Configuraţia rețelei TT | da |
| Forma reţelei | nu |
| Conform ROHS | da |
| Curent nominal de încărcare (clemă de intrare/ieşire) | 125 A |
| Temperatură operațională min. | -40 °C |
| Temperatură operațională max. | 85 °C |
| SPD conform IEC 61643-1 | clasa I+II |
| Clasa de solicitare conform EN 61643-11 | Tip 1+2 |
| CP nr. | 0→2 |
| Capacitatea de stingere a curentului rezidual (eff) [N-PE] | 0,1 kA |
| Siguranţă de scurtcircuit | 10 kA |
| Timp de acţionare | <100 ns |
| Siguranţă maximă | 500 A |
| Interval de temperatură aplicabil min. | -40 °C |
| Interval de temperatură aplicabil max. | 85 °C |
| Dimensiune | 255V |
| Umiditate a aerului max. | 95 % |
| Umiditate a aerului min. | 5 % |
Posibilităţi de conectare
| Curent de descărcare a eclatorului (8/20 µs) [total] | 125 kA |
|---|---|
| Secțiunea transversală a conductorului rigid (mono/multifilar) min. | 10 mm² |
| Secțiunea transversală a conductorului rigid (mono/multifilar) max. | 50 mm² |
Date de mediu
| Ambalaj fără material plastic | da |
|---|
| Amprenta CO2 (GWP) de la leagăn la poartă | 8,7853 kg CO2e / 1 Bucată |
|---|---|
| CO₂ Footprint (GWP) | 8,7853 kg CO₂e |
| Data determinării valorii CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Bucată |
| Declared Unit Quantity | 1 |
