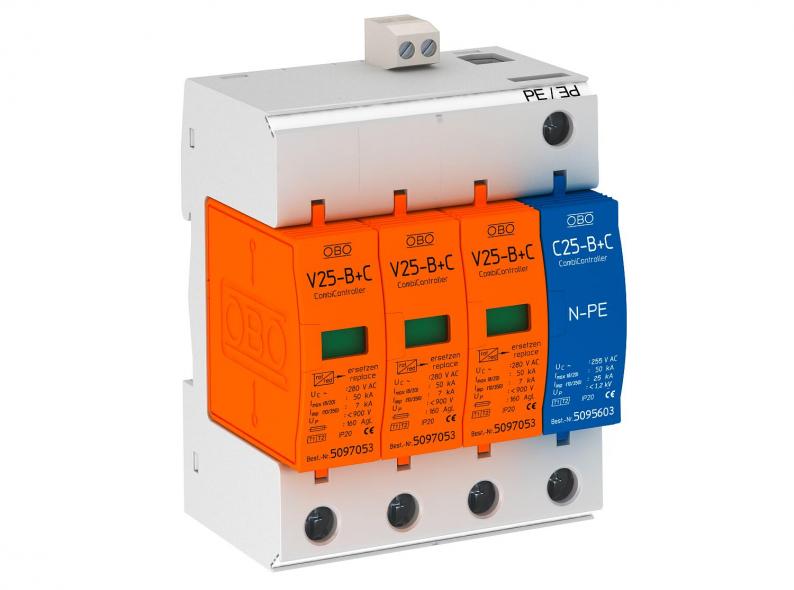

Descărcător combinat V 25, 3 poli + NPE 280 V cu semnalizare la distanţă
Tip V25-B+C 3+NPE-FS
Nr. articol 5094510
EAN 4012195239949
Nr. articol / Tip
Tensiune maximă de funcţionare continuă AC
Legarea polilor
Cea mai mică unitate de vânzare: 1 Bucată
1Bucată
Bucată
Descriere
Descărcător combinat, descărcător de curent de trăsnet şi supratensiune Tip 1+2
• Unitate completă, alcătuită din soclu şi cartuş, premontată şi conectată
• Universal pentru sisteme TN şi TT
• Cu semnalizare la distanţă, contact de închidere fără potenţial pentru monitorizarea funcţionării
• Descărcător debroşabil cu dispozitiv dinamic de declanşare
• Afişaj optic al funcţionării
• Nivel de protecţie < 0,9 kV
• Descărcător varistor din oxid de zinc capsulat, ce nu permite emisii de scântei în afara carcasei, pentru montarea în tablouri electrice standard
• Marcaj conexiuni
• Varianta FS cu contact de semnalizare la distanţă (contact de închidere fără potenţial)
Exemplu de utilizare: clădiri cu alimentare din liniile aeriene sau pentru realizarea echipotenţialului în cazul locuinţelor.
* Complet = Cartuş şi soclu
• Unitate completă, alcătuită din soclu şi cartuş, premontată şi conectată
• Universal pentru sisteme TN şi TT
• Cu semnalizare la distanţă, contact de închidere fără potenţial pentru monitorizarea funcţionării
• Descărcător debroşabil cu dispozitiv dinamic de declanşare
• Afişaj optic al funcţionării
• Nivel de protecţie < 0,9 kV
• Descărcător varistor din oxid de zinc capsulat, ce nu permite emisii de scântei în afara carcasei, pentru montarea în tablouri electrice standard
• Marcaj conexiuni
• Varianta FS cu contact de semnalizare la distanţă (contact de închidere fără potenţial)
Exemplu de utilizare: clădiri cu alimentare din liniile aeriene sau pentru realizarea echipotenţialului în cazul locuinţelor.
* Complet = Cartuş şi soclu
Date tehnice
Date tehnice
| Număr de poli | 3 |
|---|---|
| Formă a reţelei | altele |
| Aerisit | nu |
| Semnalizare în interiorul aparatului | fără |
| Tip de protecţie | IP20 |
| Curent de scurgere nominal (8/20) (L-N) | 30 kA |
| Curent nominal de descărcare (8/20 µs) [N-PE] | 30 kA |
| Curent de trăsnet (10/350) [total] | 25 kA |
| Semnalizare la distanţă | da |
| Tensiune nominală AC (50 / 60 Hz) | 230 V |
| Curent de trăsnet (10/350 μs) | 7 kA |
| Tensiune maximă de funcţionare continuă AC | 280 V |
| Tensiune maximă de funcţionare continuă DC | 200 V |
| Curent nominal de descărcare (8/20 µs) | 30 kA |
| Legarea polilor | 3+N/PE |
| Valoare max. a protectiei la suprasarcină | 160 |
| Variantă | 3+NPE cu FS |
| Configuraţia rețelei TN | da |
| Configuraţia rețelei TN-C-S | da |
| Configuraţia rețelei TN-S | da |
| Configuraţia rețelei TT | da |
| Conform ROHS | scutit |
| Temperatură operațională min. | -40 °C |
| Temperatură operațională max. | 80 °C |
| SPD conform IEC 61643-1 | clasa I+II |
| Clasa de solicitare conform EN 61643-11 | Tip 1+2 |
| CP nr. | 0→2 |
| Curent maxim de descărcare (8/20 μs) | 150 kA |
| Timp de acţionare | <25 ns |
| Siguranţă maximă | 160 A |
| Interval de temperatură aplicabil min. | -40 °C |
| Interval de temperatură aplicabil max. | 80 °C |
| Dimensiune | 280V |
Posibilităţi de conectare
| Curent de descărcare a eclatorului (8/20 µs) [total] | 50 kA |
|---|---|
| Secțiunea transversală a conductorului rigid (mono/multifilar) min. | 2,5 mm² |
| Secțiunea transversală a conductorului rigid (mono/multifilar) max. | 35 mm² |
Date de mediu
| Ambalaj fără material plastic | da |
|---|
| Amprenta CO2 (GWP) de la leagăn la poartă | 1,9529 kg CO2e / 1 Bucată |
|---|---|
| CO₂ Footprint (GWP) | 1,9529 kg CO₂e |
| Data determinării valorii CO2 | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Bucată |
| Declared Unit Quantity | 1 |
