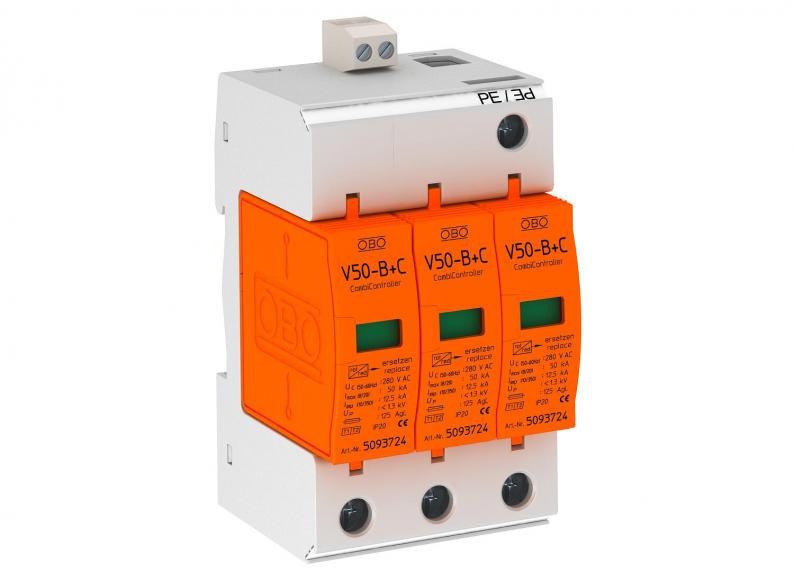

Descărcător de curent de trăsnet şi de supratensiune cu 3 poli cu semnalizare la distanţă
Tip V50-B+C 3+FS280
Nr. articol 5093643
EAN 4012195361916
Nr. articol / Tip
5093643 / V50-B+C 3+FS280
Tip de protecţie
IP20
Tensiune maximă de funcţionare continuă AC
280 V
Legarea polilor
3
Cea mai mică unitate de vânzare: 1 Bucată
1Bucată
Bucată
Descriere
Descărcător combinat, descărcător de trăsnet şi de supratensiune tip 1+2 conform DIN EN 61643-11.
• Pentru egalizarea potenţialului de protecţie la trăsnet conform VDE 0185-305 (IEC 62305)
• Capacitate de descărcare a curentului de trăsnet 12,5kA (10/350) per pol
• Pentru sisteme TN-C
• Cu soclu Multibase cu cleme de legătură multiple
• Unitate completă compusă din cartuş şi soclu, premontată şi conectată
• Descărcător debroşabil cu dispozitiv dinamic de declanşare
• Cu afişaj optic al funcţionării
• Nivel de protecţie < 1,3 kV
• Descărcător cu varistor pe bază de oxid de zinc, capsulat, ce nu permite emisii de scântei în afara carcasei, pentru utilizarea în tablourile electrice
• Marcaj conexiuni
• variantă FS cu contact de semnalizare la distanţă (contact de închidere fără potenţial)
Utilizare: echipotenţial de protecţie la trăsnet la clădiri şi cu protecţie exterioară împotriva trăsnetului din clasa III şi IV şi în tablouri electrice standard.
* Complet = Cartuş şi soclu
• Pentru egalizarea potenţialului de protecţie la trăsnet conform VDE 0185-305 (IEC 62305)
• Capacitate de descărcare a curentului de trăsnet 12,5kA (10/350) per pol
• Pentru sisteme TN-C
• Cu soclu Multibase cu cleme de legătură multiple
• Unitate completă compusă din cartuş şi soclu, premontată şi conectată
• Descărcător debroşabil cu dispozitiv dinamic de declanşare
• Cu afişaj optic al funcţionării
• Nivel de protecţie < 1,3 kV
• Descărcător cu varistor pe bază de oxid de zinc, capsulat, ce nu permite emisii de scântei în afara carcasei, pentru utilizarea în tablourile electrice
• Marcaj conexiuni
• variantă FS cu contact de semnalizare la distanţă (contact de închidere fără potenţial)
Utilizare: echipotenţial de protecţie la trăsnet la clădiri şi cu protecţie exterioară împotriva trăsnetului din clasa III şi IV şi în tablouri electrice standard.
* Complet = Cartuş şi soclu
Date tehnice
Date tehnice
| Număr de poli | 3 |
|---|---|
| Formă a reţelei | TN-C |
| Aerisit | nu |
| Semnalizare în interiorul aparatului | optică |
| Tip de protecţie | IP20 |
| Tensiune de dimensionare (N-PE) | 255 V |
| Curent de scurgere nominal (8/20) (L-N) | 30 kA |
| Curent de trăsnet (10/350) [total] | 37,5 kA |
| Semnalizare la distanţă | da |
| Tensiune nominală AC (50 / 60 Hz) | 230 V |
| Siguranță integrată | nu |
| Curent de trăsnet (10/350 μs) | 12,5 kA |
| Nivel de protectie (L-N) | ≤1,3 |
| Tensiune maximă de funcţionare continuă AC | 280 V |
| Curent nominal de descărcare (8/20 µs) | 30 kA |
| Legarea polilor | 3 |
| Tip de montaj | Şină omega 35 mm |
| Valoare max. a protectiei la suprasarcină | 125 |
| Variantă | cu 3 poli + FS |
| Configuraţia rețelei DC | nu |
| Configuraţia rețelei IT | nu |
| Configuraţia rețelei TN | da |
| Configuraţia rețelei TN-C | da |
| Configuraţia rețelei TN-C-S | nu |
| Configuraţia rețelei TN-S | nu |
| Configuraţia rețelei TT | nu |
| Forma reţelei | nu |
| Conform ROHS | scutit |
| Temperatură operațională min. | -40 °C |
| Temperatură operațională max. | 80 °C |
| SPD conform IEC 61643-1 | clasa I+II |
| Clasa de solicitare conform EN 61643-11 | Tip 1+2 |
| CP nr. | 0→2 |
| Curent maxim de descărcare (8/20 μs) | 50 kA |
| Timp de acţionare | <25 ns |
| Siguranţă maximă | 125 A |
| Interval de temperatură aplicabil min. | -40 °C |
| Interval de temperatură aplicabil max. | 80 °C |
| Dimensiune | 280V |
Posibilităţi de conectare
| Curent de descărcare a eclatorului (8/20 µs) [total] | 90 kA |
|---|---|
| Secțiunea transversală a conductorului rigid (mono/multifilar) min. | 2,5 mm² |
| Secțiunea transversală a conductorului rigid (mono/multifilar) max. | 35 mm² |
Date de mediu
| Ambalaj fără material plastic | da |
|---|
| Amprenta CO2 (GWP) de la leagăn la poartă | 1,3551 kg CO2e / 1 Bucată |
|---|---|
| CO₂ Footprint (GWP) | 1,3551 kg CO₂e |
| Data determinării valorii CO2 | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Bucată |
| Declared Unit Quantity | 1 |
