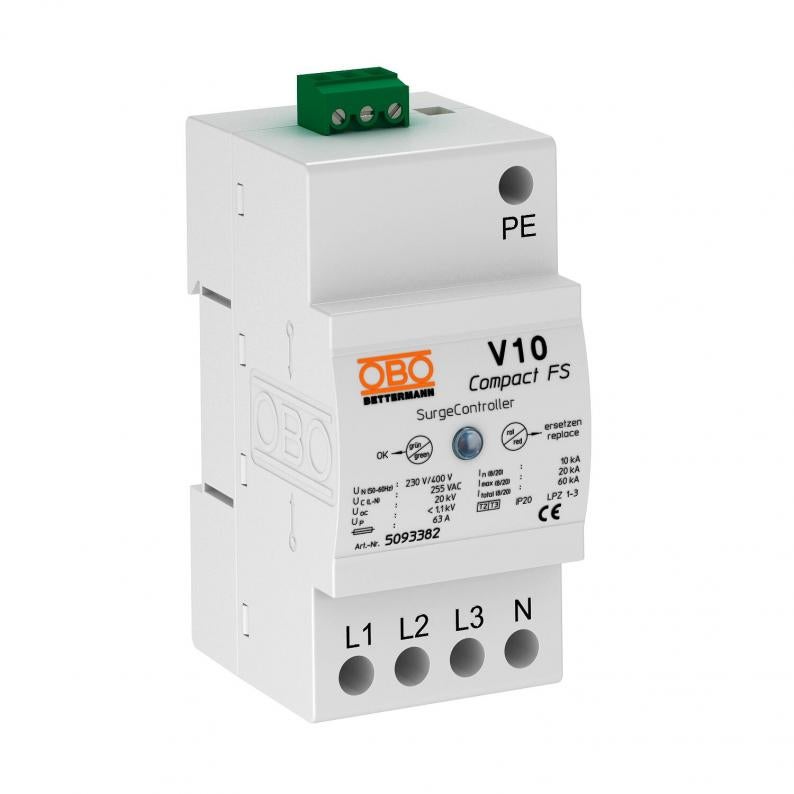

Descărcător de supratensiune V10 compact cu semnalizare la distanţă 255 V
Tip V10 COMPACT-FS
Nr. articol 5093382
EAN 4012196098583
Nr. articol / Tip
5093382 / V10 COMPACT-FS
Tip de protecţie
IP20
Tensiune maximă de funcţionare continuă AC
255 V
Legarea polilor
3+N/PE
Cea mai mică unitate de vânzare: 1 Bucată
1Bucată
Bucată
Descriere
Descărcător de supratensiune, modul compact de tip 2+3
• Protecție la trăsnet în tablouri secundare conform VDE 0100-443 (IEC 60364-4-44)
• Capacitate de descărcare până la 60 kA (8/20) total
• Soluție integrată 3+1 pentru rețele TN și TT cu module de 45 mm
• Tehnologie cu varistor de înaltă performanță
• Inclusiv dispozitiv termo-dinamic de declanşare şi afişaj optic al funcţionării
• Versiunea ...- FS cu contact de comutare fără potențial pentru semnalizare la distanță
Utilizare: în tablouri secundare sau pentru protecţia aparatelor la sistemele de curent trifazat.
• Protecție la trăsnet în tablouri secundare conform VDE 0100-443 (IEC 60364-4-44)
• Capacitate de descărcare până la 60 kA (8/20) total
• Soluție integrată 3+1 pentru rețele TN și TT cu module de 45 mm
• Tehnologie cu varistor de înaltă performanță
• Inclusiv dispozitiv termo-dinamic de declanşare şi afişaj optic al funcţionării
• Versiunea ...- FS cu contact de comutare fără potențial pentru semnalizare la distanță
Utilizare: în tablouri secundare sau pentru protecţia aparatelor la sistemele de curent trifazat.
Date tehnice
Date tehnice
| Formă a reţelei | altele |
|---|---|
| Semnalizare în interiorul aparatului | optică |
| Tip de protecţie | IP20 |
| Curent maxim de descărcare (8/20 μs)[N-PE] | 60 kA |
| Semnalizare la distanţă | da |
| Clasă de încercare tip 2 | da |
| Clasă de încercare tip 3 | da |
| Tensiune nominală AC (50 / 60 Hz) | 230 V |
| Siguranță integrată | nu |
| Nivel de protectie (L-N) | ≤1,1 |
| Tensiune maximă de funcţionare continuă AC | 255 V |
| Curent nominal de descărcare (8/20 µs) | 10 kA |
| Legarea polilor | 3+N/PE |
| Tip de montaj | Şină omega 35 mm |
| Potrivit pentru utilizare în exterior | nu |
| Valoare max. a protectiei la suprasarcină | 63 A gL/gG |
| Variantă | 3+NPE |
| Configuraţia rețelei TN | da |
| Configuraţia rețelei TN-C-S | da |
| Configuraţia rețelei TN-S | da |
| Configuraţia rețelei TT | da |
| Conform ROHS | scutit |
| Temperatură operațională min. | -40 °C |
| Temperatură operațională max. | 80 °C |
| SPD conform IEC 61643-1 | clasa II+III |
| Clasa de solicitare conform EN 61643-11 | Tip 2+3 |
| CP nr. | 1→3 |
| Curent maxim de descărcare (8/20 μs) | 20 kA |
| Capacitatea de stingere a curentului rezidual (eff) [N-PE] | 10 kA |
| Timp de acţionare | <25 ns |
| Siguranţă maximă | 63 A |
| Interval de temperatură aplicabil min. | -40 °C |
| Interval de temperatură aplicabil max. | 80 °C |
| Dimensiune | 255V |
Posibilităţi de conectare
| Secțiunea transversală a conductorului flexibil (din sârmă subțire) min. | 2,5 mm² |
|---|---|
| Secțiunea transversală a conductorului flexibil (din sârmă subțire) max. | 10 mm² |
| Contacte FM | comutator |
| Curent de descărcare a eclatorului (8/20 µs) [total] | 60 kA |
| Secțiunea transversală a conductorului rigid (mono/multifilar) min. | 2,5 mm² |
| Secțiunea transversală a conductorului rigid (mono/multifilar) max. | 10 mm² |
Date de mediu
| Ambalaj fără material plastic | da |
|---|
| Amprenta CO2 (GWP) de la leagăn la poartă | 1,06 kg CO2e / 1 Bucată |
|---|---|
| CO₂ Footprint (GWP) | 1,06 kg CO₂e |
| Data determinării valorii CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Bucată |
| Declared Unit Quantity | 1 |
