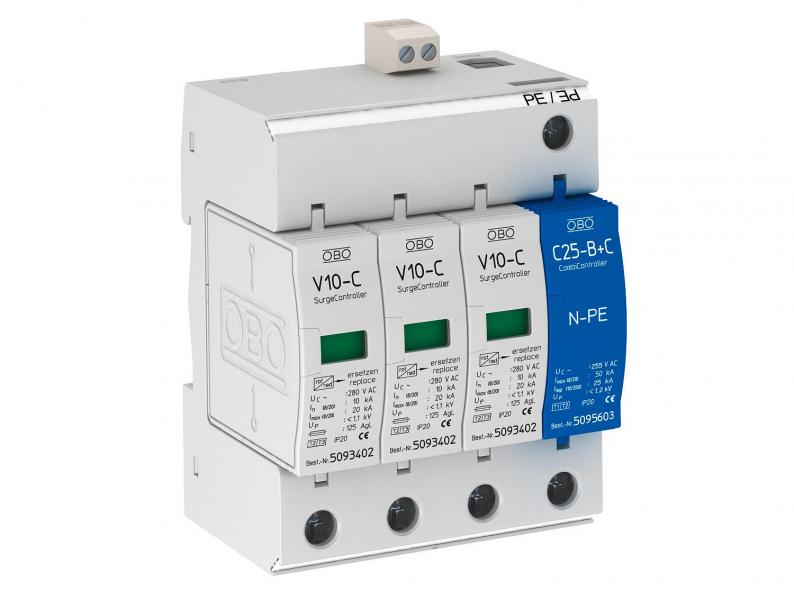

Descărcător de supratensiune V10, cu 3 poli + NPE cu semnalizare la distanţă, 280 V
Tip V10-C 3+NPE+FS
Nr. articol 5094931
EAN 4012195363941
Nr. articol / Tip
5094931 / V10-C 3+NPE+FS
Tip de protecţie
IP20
Tensiune maximă de funcţionare continuă AC
280 V
Legarea polilor
3+N/PE
Cea mai mică unitate de vânzare: 1 Bucată
1Bucată
Bucată
Descriere
Descărcător de supratensiune tip 2+3
• Unitate completă, compusă din cartuş şi soclu, premontată şi conectată
• Recomandat pentru reţele TN-S şi TT
• Inclusiv dispozitiv de declanşare termic şi dynamic
• Cu afişaj optic al defecţiunilor
• Versiunea ...-FS cu semnalizare la distanţă, contact de comutare fără potenţial, pentru monitorizarea funcţionării
• Capacitate ridicată de descărcare la o durată mare de utilizare
• Marcaje conexiuni
Exemplu de utilizare: blocuri de locuinţe, case
• Unitate completă, compusă din cartuş şi soclu, premontată şi conectată
• Recomandat pentru reţele TN-S şi TT
• Inclusiv dispozitiv de declanşare termic şi dynamic
• Cu afişaj optic al defecţiunilor
• Versiunea ...-FS cu semnalizare la distanţă, contact de comutare fără potenţial, pentru monitorizarea funcţionării
• Capacitate ridicată de descărcare la o durată mare de utilizare
• Marcaje conexiuni
Exemplu de utilizare: blocuri de locuinţe, case
Date tehnice
Date tehnice
| Formă a reţelei | altele |
|---|---|
| Aerisit | nu |
| Semnalizare în interiorul aparatului | optică |
| Tip de protecţie | IP20 |
| Curent de scurgere nominal (8/20) (L-N) | 10 kA |
| Curent nominal de descărcare (8/20 µs) [N-PE] | 30 kA |
| Semnalizare la distanţă | nu |
| Clasă de încercare tip 2 | da |
| Tensiune nominală AC (50 / 60 Hz) | 230 V |
| Tensiune maximă de funcţionare continuă AC | 280 V |
| Curent nominal de descărcare (8/20 µs) | 10 kA |
| Legarea polilor | 3+N/PE |
| Tip de montaj | Şină omega 35 mm |
| Valoare max. a protectiei la suprasarcină | 125 |
| Configuraţia rețelei TN | da |
| Configuraţia rețelei TN-C-S | da |
| Configuraţia rețelei TN-S | da |
| Configuraţia rețelei TT | da |
| Conform ROHS | da |
| Temperatură operațională min. | -40 °C |
| Temperatură operațională max. | 80 °C |
| SPD conform IEC 61643-1 | clasa II+III |
| Clasa de solicitare conform EN 61643-11 | Tip 2+3 |
| CP nr. | 1→3 |
| Curent maxim de descărcare (8/20 μs) | 20 kA |
| Timp de acţionare | <25 ns |
| Siguranţă maximă | 125 A |
| Interval de temperatură aplicabil min. | -40 °C |
| Interval de temperatură aplicabil max. | 80 °C |
| Dimensiune | 280V |
Posibilităţi de conectare
| Curent de descărcare a eclatorului (8/20 µs) [total] | 40 kA |
|---|---|
| Secțiunea transversală a conductorului rigid (mono/multifilar) min. | 2,5 mm² |
| Secțiunea transversală a conductorului rigid (mono/multifilar) max. | 35 mm² |
Date de mediu
| Ambalaj fără material plastic | da |
|---|
| Amprenta CO2 (GWP) de la leagăn la poartă | 2,1974 kg CO2e / 1 Bucată |
|---|---|
| CO₂ Footprint (GWP) | 2,1974 kg CO₂e |
| Data determinării valorii CO2 | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Bucată |
| Declared Unit Quantity | 1 |
