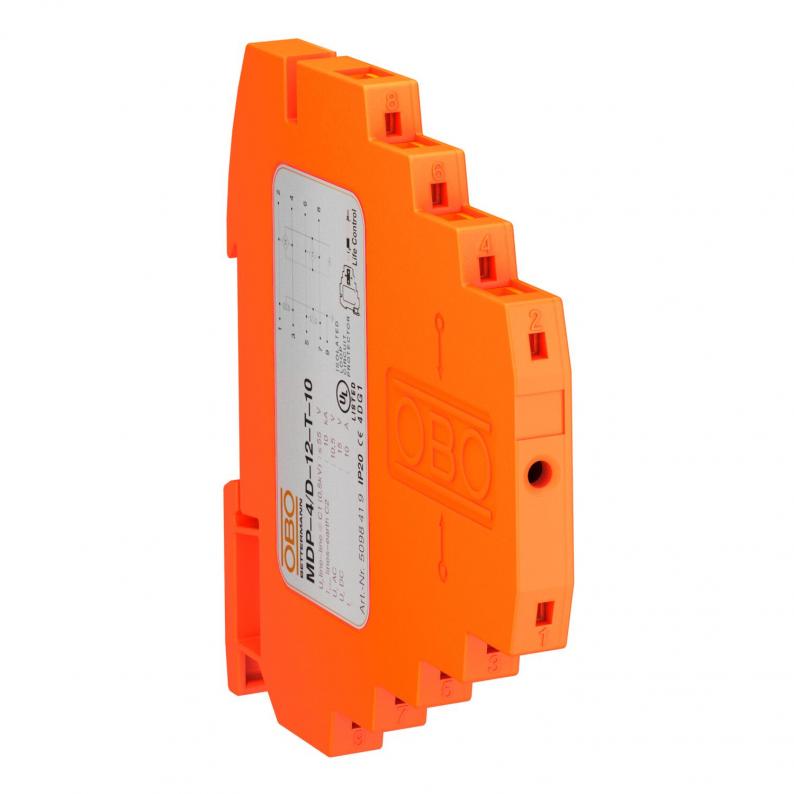

Dispozitiv de protecţie în serie, cu 4 poli, execuţie 12 V
Tip MDP-4 D-12-T-10
Nr. articol 5098419
EAN 4012195773610
Nr. articol / Tip
5098419 / MDP-4 D-12-T-10
Număr poli
4
Sistem de conectare
Clemă
Tensiune maximă de funcţionare continuă AC
10,5 V
Tensiune maximă de funcţionare continuă DC
15 V
Cea mai mică unitate de vânzare: 1 Bucată
1Bucată
Bucată
Descriere
Barieră paratrăsnet cu funcţie de testare, versiune 12V
• Curent nominal de încărcare 10 A
• Dispozitiv de protecţie pentru sisteme de conductori multifilari
• Împământare directă și cleme de legătură fără șuruburi

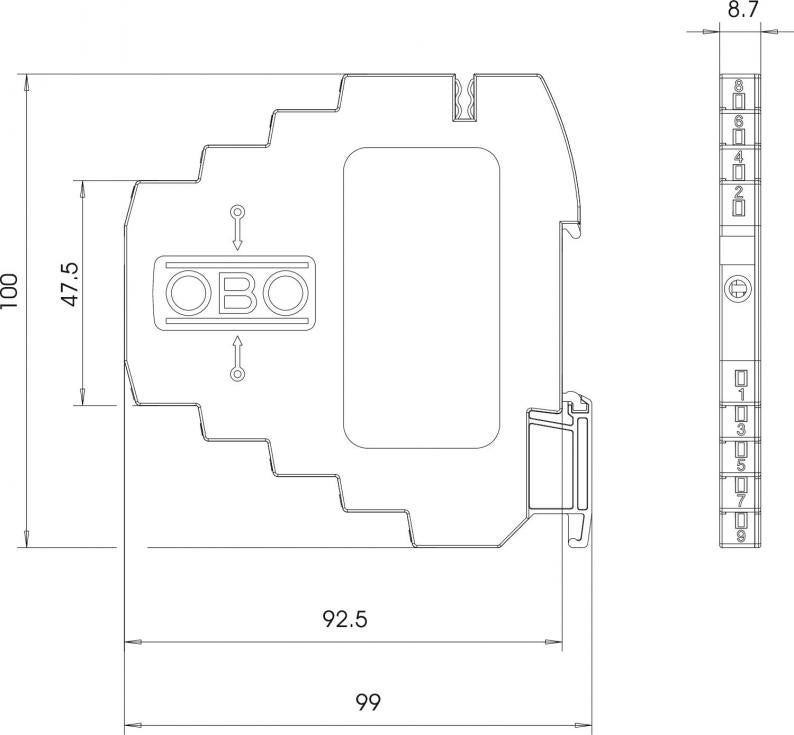

• Lăţime redusă de numai 8,7mm
• Circuit de protecţie verificabil cu Life Control
• Lăţime mare de bandă de până la 100 MHz
• Listat UL (4DG1)
Utilizare: Instalare universală pe şină profil omega de 35 mm în orice tablou electric.
• Curent nominal de încărcare 10 A
• Dispozitiv de protecţie pentru sisteme de conductori multifilari
• Împământare directă și cleme de legătură fără șuruburi
• Lăţime redusă de numai 8,7mm
• Circuit de protecţie verificabil cu Life Control
• Lăţime mare de bandă de până la 100 MHz
• Listat UL (4DG1)
Utilizare: Instalare universală pe şină profil omega de 35 mm în orice tablou electric.
Date tehnice
Date tehnice
| Număr poli | 4 |
|---|---|
| Semnalizare în interiorul aparatului | lizibil |
| Sistem de conectare | Clemă |
| Nivel de protecţie conductor/conductor | <55 V |
| Nivel de protecţie conductor - pământ | <800 V |
| Tip de protecţie | IP20 |
| Normă de verificare | IEC 61643-21 |
| Tensiune nominală | 12 V |
| Capacitate (conductor-conductor) | <40 pF |
| Legare la pământ prin: | Şină omega |
| Rezistenţa izolaţiei | >100 MΩ |
| Conexiune la ecran | da |
| Ecranare | direkt |
| Durata de impuls conductor-conductor | C1: 0,5 kV / 0,25 kA (8/20µs) |
| Curent total de impuls (10/350) | D1: 2 kA |
| Curent total de impuls (8/20) | 10 kA |
| Curent de încărcare nominal DC | 10 A |
| Curent de încărcare nominal AC | 0,7 A |
| Tensiune maximă de funcţionare continuă AC | 10,5 V |
| Tensiune maximă de funcţionare continuă DC | 15 V |
| Certificări | UL |
| Frecvenţă limită | 100 MHz |
| SPD conform IEC 61643-21 | Clasa I+II+III / D1+C2+C1 |
| Kategorie | Typ 1+2+3 / D1+C2+C1 |
| Conform ROHS | da |
| CP nr. | 0→3 |
| Atenuare de inserție (Insertion loss) | ≤3 dB |
| Secțiune transversală a conductorului rigid max. | 2,5 mm² |
| Secțiunea transversală a conductorului multifilar min. | 0,14 mm² |
| Secțiunea transversală a conductorului multifilar max. | 1,5 mm² |
| Interval de temperatură aplicabil min. | -40 °C |
| Interval de temperatură aplicabil max. | 80 °C |
| Dimensiune | 12V |
Posibilităţi de conectare
| Secțiune transversală a conductorului rigid min. | 0,14 mm² |
|---|---|
| Secțiune transversală a conductorului flexibil min. | 0,14 mm² |
| Secțiune transversală a conductorului flexibil max. | 2,5 mm² |
Date de mediu
| Ambalaj fără material plastic | da |
|---|
| Amprenta CO2 (GWP) de la leagăn la poartă | 0,2951 kg CO2e / 1 Bucată |
|---|---|
| CO₂ Footprint (GWP) | 0,2951 kg CO₂e |
| Data determinării valorii CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Bucată |
| Declared Unit Quantity | 1 |
