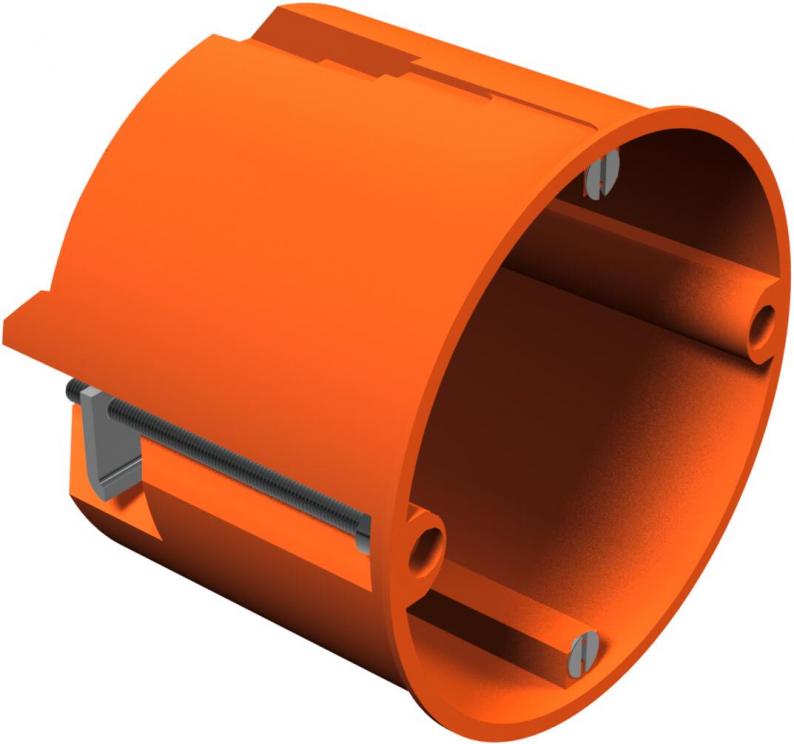

Doză de aparate/de conexiuni cu amplasare în pereţi falşi
Tip HV 60
Nr. articol 2003442
EAN 4012195032953
Nr. articol / Tip
2003442 / HV 60
Înălţime
61 mm
Diametrul găurii de frezat
68 mm
Diametru
68 mm
Număr de introduceri
8
pentru diametrul ţevii
20 mm
Acest articol este un produs scos din fabricație!
Puteți găsi produsul succesor aici.
Cea mai mică unitate de vânzare: 25 Bucată
25Bucată
Bucată
Descriere
Doză de aparate/de conexiuni cu amplasare în pereţi falşi Dimensiune conform DIN 49073-1, pentru grosimea plăcii 7-35 mm. Distanţă de combinare conform normei 71 mm, posibilitate de cablare continuă cu ajutorul suporților de conectare la combinarea între dozele de aparate şi dozele de legătură pentru aparate, 8 intrări pentru cabluri NYM, conexiuni de date și țevi Ø 20 mm, dozele de aparate pot fi utilizate şi ca doze de conexiuni conform VDE 0606-1 cu fixare dublă cu şurub şi capac cu înşurubare, grad de protecţie IP30.
Conform IEC 60670-1, IEC 60670-22 și DIN 49073-1.
Conform IEC 60670-1, IEC 60670-22 și DIN 49073-1.
Date tehnice
Dimensiuni
| Înălţime | 61 mm |
|---|
Date tehnice
| Tip de intrare | Găuri uşor perforabile pentru conductori NYM, conducte de date şi tuburi cu diametrul de 20 mm |
|---|---|
| Rezistenţă la şoc | nu |
| Cotă pardoseală min. | 61 mm |
| Număr de utilizări | 1 |
| Diametrul găurii de frezat | 68 mm |
| Corespunzător pentru grosimea plăcii min. | 7 mm |
| Corespunzător pentru grosimea plăcii max. | 35 mm |
| Distanţa dintre şuruburile aparatului | 60 mm |
| Diametru | 68 mm |
| fără halogeni | da |
| Număr de introduceri | 8 |
| Fixarea aparatelor | Şuruburi |
| Introducere prin partea inferioară | da |
| Tip de protecţie | IP30 |
| Plombat | nu |
| Menținerea în funcțiune | fără |
| Tip de trecere prin carcasă | Ştanţare prealabilă |
| Cu ecranare | nu |
| pentru diametrul ţevii | 20 mm |
| Cu şuruburi | da |
| Etanș | nu |
| Cu limbă pentru cui | nu |
| Ștuț | fără |
| Tensiune Secțiunea conductorului | 2,5 mm² |
| Secțiune transversală nominală min. | 1,5 mm² |
| Secțiune transversală nominală max. | 2,5 mm² |
| Formă | rotund |
| la echipare | fără |
| Capac | fără |
| Fixarea capacului | nu se potriveşte |
| Conform ROHS | da |
| ignifug | conform VDE 0471/DIN 695 partea 2-1, temperatură de verificare 850 °C |

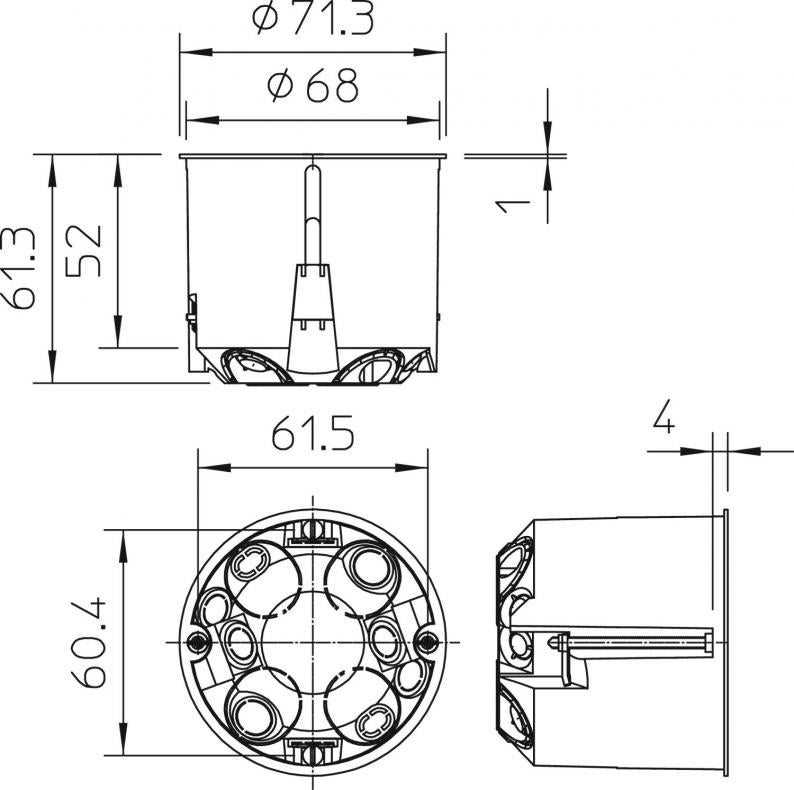

| Dimensiune | Ø68mm, H61mm |
| Material | Polipropilenă |
| Culoare | portocaliu |
| Tensiune nominală | 400 V |
| Serie produs | Seria WIN |
Date de mediu
| Amprenta CO2 (GWP) de la leagăn la poartă | 0,2038 kg CO₂e / 1 Bucată |
|---|---|
| CO₂ Footprint (GWP) | 0,2038 kg CO₂e |
| Data determinării valorii CO2 | 2025-04-02T00:00:00.000+0200 |
| Declared Unit | Bucată |
| Declared Unit Quantity | 1 |
