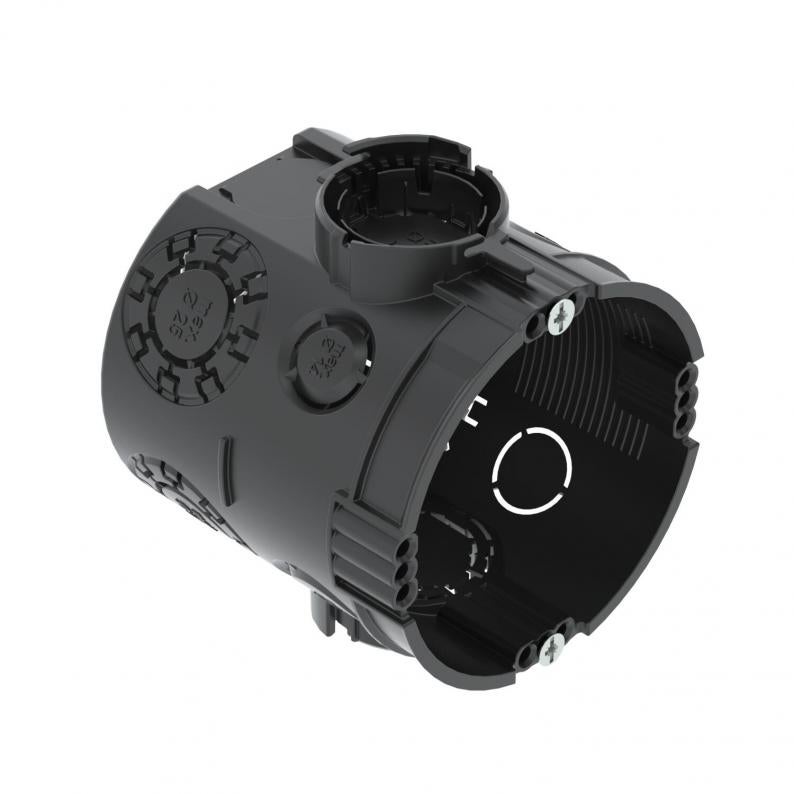

Doză de conexiune pentru aparate cu amplasare sub tencuială, cu șuruburi pentru aparate
Tip UG 66-GS
Nr. articol 2003703
EAN 4012196689927
Nr. articol / Tip
2003703 / UG 66-GS
Înălţime
66 mm
Diametru
60 mm
Număr de introduceri
13
pentru diametrul ţevii
20/25 mm
Cea mai mică unitate de vânzare: 25 Bucată
25Bucată
Bucată
Descriere
Doză sub tencuială pentru montaj în zidărie cu o adâncime minimă 66 mm.
• 4 x 3 găuri pentru șurub
• 2 șuruburi de aparat premontate
• Ștuțuri cu baionetă de fixare pe ambele părți
• 6 intrări Ø 20 și 25 mm
• 4 intrări până la Ø 20 mm
• 2 intrări până la Ø 14 mm
• 1 intrare până la Ø 20 mm în pardoseală
Conform DIN EN 60670-1, DIN EN 60670-22 și DIN 49073-1.
• 4 x 3 găuri pentru șurub
• 2 șuruburi de aparat premontate
• Ștuțuri cu baionetă de fixare pe ambele părți
• 6 intrări Ø 20 și 25 mm
• 4 intrări până la Ø 20 mm
• 2 intrări până la Ø 14 mm
• 1 intrare până la Ø 20 mm în pardoseală
Conform DIN EN 60670-1, DIN EN 60670-22 și DIN 49073-1.
Date tehnice

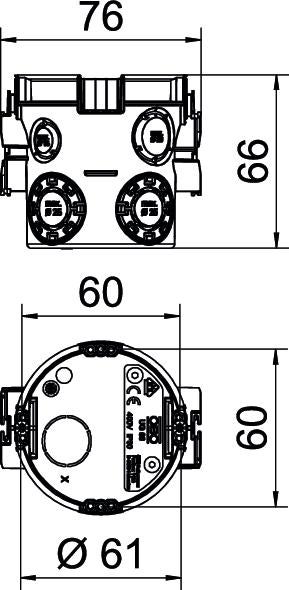

Dimensiuni
| Înălţime | 66 mm |
|---|
Date tehnice
| Tip de intrare | Conductor NYM pentru conexiuni de date |
|---|---|
| Rezistenţă la şoc | nu |
| Diametru | 60 mm |
| fără halogeni | da |
| Număr de introduceri | 13 |
| Fixarea aparatelor | Șuruburi sau gheare de extindere |
| Introducere prin partea inferioară | da |
| Tip de protecţie | IP30 |
| Tip de trecere prin carcasă | Deschidere de tip breakout |
| pentru diametrul ţevii | 20/25 mm |
| Cu şuruburi | da |
| Etanș | nu |
| Cu limbă pentru cui | nu |
| Secțiune transversală nominală min. | 1,5 mm² |
| Secțiune transversală nominală max. | 2,5 mm² |
| Formă | rotund |
| Capac | fără |
| Fixarea capacului | Şuruburi |
| Conform ROHS | da |
| ignifug | conform VDE 0471/IEC 60695-2-11, temperatură de verificare 650 °C |
| Diametrul țevii Ø 20 mm | 3 |
| Treceri combinate Ø 20 / 25 mm | 6 |
| Dimensiune | Ø60mm, H66mm |
| Material | Polipropilenă |
| Culoare | negru închis |
| Tensiune nominală | 400 V |
| Serie produs | Seria WIN |
Date de mediu
| Ambalaj în întregime din carton reciclat | da |
|---|---|
| Material cu emisii reduse de CO2 | da |
| Conținut de materiale reciclate | 80 % |
| Amprenta CO2 (GWP) de la leagăn la poartă | 0,0603 kg CO2e / 1 Bucată |
|---|---|
| CO₂ Footprint (GWP) | 0,0603 kg CO₂e |
| Data determinării valorii CO2 | 2025-11-20T00:00:00.000+0100 |
| Declared Unit | Bucată |
| Declared Unit Quantity | 1 |
Accesorii
Accesorii pentru montaj
Articol
Tip
Nr. articol
Cantitate
ZU 12-PR
2003742
Cea mai mică unitate de vânzare: 25 Bucată
25Bucată
Bucată
ZU 24-PR
2003744
Cea mai mică unitate de vânzare: 25 Bucată
25Bucată
Bucată
ZU 60-SD
2003760
Cea mai mică unitate de vânzare: 50 Bucată
50Bucată
Bucată
ZU 20-AS
2003746
Cea mai mică unitate de vânzare: 25 Bucată
25Bucată
Bucată
Nr. articol 2003742
Inel de egalizare UP 12 mm, doză pentru aparateTip
ZU 12-PR
Cea mai mică unitate de vânzare: 25 Bucată
25Bucată
Bucată
Nr. articol 2003744
Inel de egalizare UP 24 mm, doză pentru aparateTip
ZU 24-PR
Cea mai mică unitate de vânzare: 25 Bucată
25Bucată
Bucată
