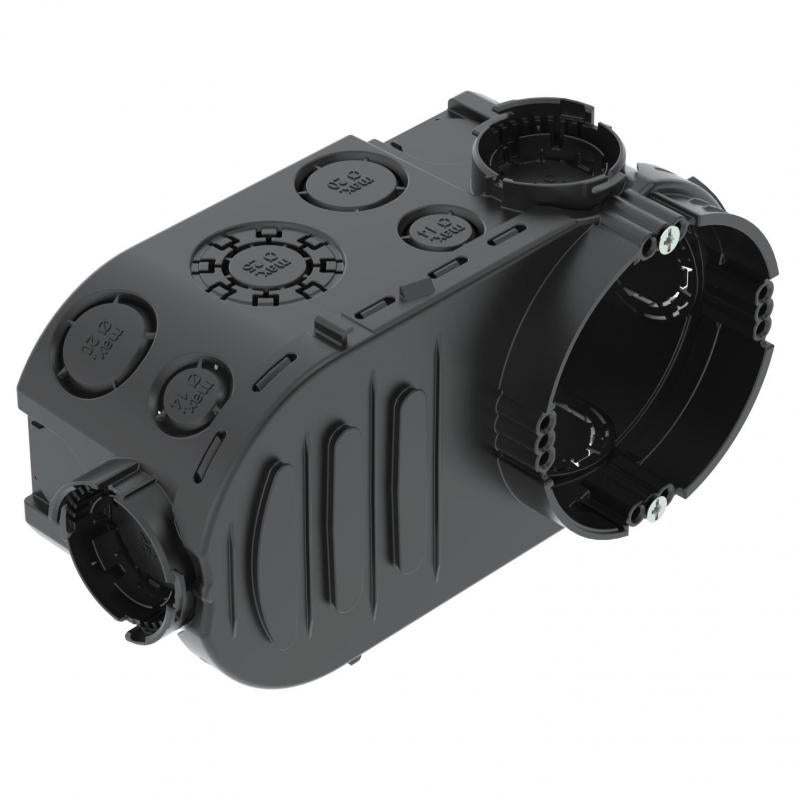

Doză electronică sub tencuială 66, spațiu de prindere laterală
Tip UE 66
Nr. articol 2003726
EAN 4012196856565
Nr. articol / Tip
2003726 / UE 66
Înălţime
66 mm
Diametru
60 mm
Număr de introduceri
22
pentru diametrul ţevii
20/25 mm
Cea mai mică unitate de vânzare: 10 Bucată
10Bucată
Bucată
Descriere
Doză electronică sub tencuială cu spațiu de prindere lateral, de formă unghiulară, pentru utilizare în zidărie cu o adâncime de instalare de cel puțin 66 mm.
- cu 4 ștuțuri de legătură cuplabile cu blocare cu baionetă
- 6 intrări pentru țevi Ø 20 și 25 mm
- 8 intrări până la Ø 20 mm
- 6 intrări până la Ø 14 mm
- 2 intrări de până la Ø 20 mm în bază
- Perete despărțitor pentru diferite tensiuni, cu deschideri de străpungere
- 4 x 3 orificii șuruburi
Conform DIN EN 60670-1, DIN EN 60670-22 și DIN 49073-1.
- cu 4 ștuțuri de legătură cuplabile cu blocare cu baionetă
- 6 intrări pentru țevi Ø 20 și 25 mm
- 8 intrări până la Ø 20 mm
- 6 intrări până la Ø 14 mm
- 2 intrări de până la Ø 20 mm în bază
- Perete despărțitor pentru diferite tensiuni, cu deschideri de străpungere
- 4 x 3 orificii șuruburi
Conform DIN EN 60670-1, DIN EN 60670-22 și DIN 49073-1.
Date tehnice
Dimensiuni
| Lungime | 148 mm |
|---|---|
| Lăţimea | 76 mm |
| Înălţime | 66 mm |
Date tehnice
| Tip de intrare | Conductor NYM pentru conexiuni de date |
|---|---|
| Rezistenţă la şoc | nu |
| Diametru | 60 mm |
| fără halogeni | da |
| Număr de introduceri | 22 |
| Fixarea aparatelor | Şuruburi |
| Introducere prin partea inferioară | da |
| Tip de protecţie | IP30 |
| Tip de trecere prin carcasă | Deschidere de tip breakout |
| pentru diametrul ţevii | 20/25 mm |
| Cu şuruburi | da |
| Etanș | nu |
| Cu limbă pentru cui | nu |
| Tensiune Secțiunea conductorului | 2,5 mm² |
| Secțiune transversală nominală min. | 1,5 mm² |
| Secțiune transversală nominală max. | 2,5 mm² |
| Formă | oval |
| Capac | fără |
| Fixarea capacului | Şuruburi |
| Conform ROHS | da |
| ignifug | conform VDE 0471/IEC 60695-2-11, temperatură de verificare 650 °C |
| Diametrul țevii Ø 20 mm | 10 |
| Treceri combinate Ø 20 / 25 mm | 6 |
| Dimensiune | Ø60xH66x148 |
| Material | Polipropilenă |
| Culoare | negru închis |
| Tensiune nominală | 400 V |
| Serie produs | Seria WIN |
Date de mediu
| Ambalaj în întregime din carton reciclat | da |
|---|
| Amprenta CO2 (GWP) de la leagăn la poartă | 0,2232 kg CO2e / 1 Bucată |
|---|---|
| CO₂ Footprint (GWP) | 0,2232 kg CO₂e |
| Data determinării valorii CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Bucată |
| Declared Unit Quantity | 1 |
