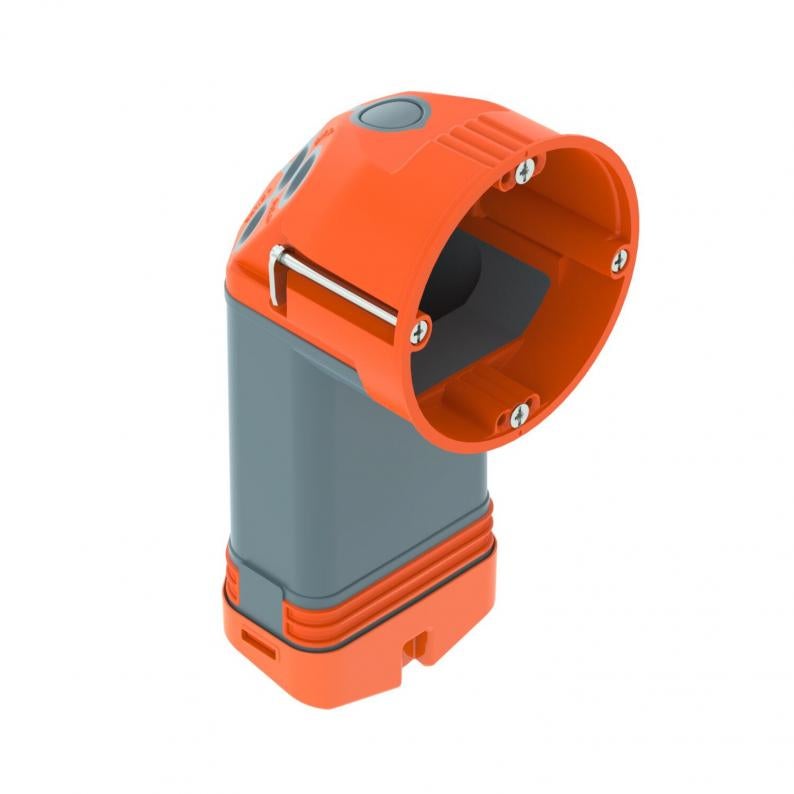

Doză în perete fals 74, etanșă la vânt, cu elastomer
Tip HE 74-L
Nr. articol 2003828
EAN 4012197276676
Nr. articol / Tip
2003828 / HE 74-L
Înălţime
77 mm
Diametrul găurii de frezat
68 mm
Diametru
68 mm
Număr de introduceri
8
pentru diametrul ţevii
20/25 mm
Cea mai mică unitate de vânzare: 10 Bucată
10Bucată
Bucată
Descriere
Doză în pereți falși cu membrane, capac și perete despărțitor pentru montajul în pereți falși, cu adâncime de minim 75 mm și grosime a placării între 5-35 mm.
• 2 x 3 orificii intrari
• șuruburi de aparate, cleme
• 2 intrări conductor NYM- 3 x 1,5 mm²
• 2 intrări conductor NYM 3 x 2,5 mm² sau 5 x 1,5 mm²
• 2 intrări conductor NYM 5 x 2,5 mm² sau 7 x 1,5 mm²
• 2 intrări pentru țeavă Ø 20 und 25 mm în pardoseală
Conform DIN EN 60670-1, DIN EN 60670-22 și DIN 49073-1.
• 2 x 3 orificii intrari
• șuruburi de aparate, cleme
• 2 intrări conductor NYM- 3 x 1,5 mm²
• 2 intrări conductor NYM 3 x 2,5 mm² sau 5 x 1,5 mm²
• 2 intrări conductor NYM 5 x 2,5 mm² sau 7 x 1,5 mm²
• 2 intrări pentru țeavă Ø 20 und 25 mm în pardoseală
Conform DIN EN 60670-1, DIN EN 60670-22 și DIN 49073-1.
Date tehnice

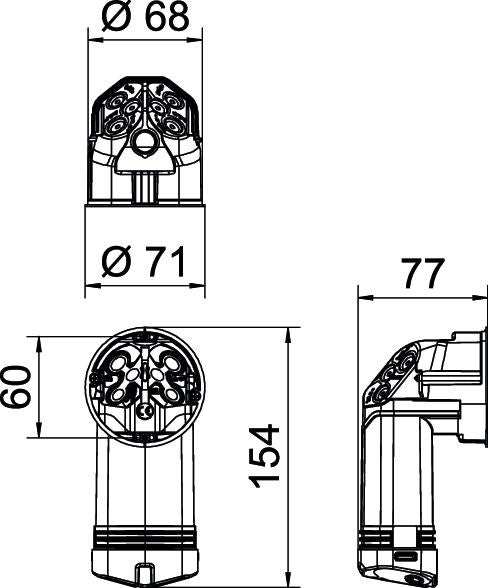

Dimensiuni
| Lungime | 154 mm |
|---|---|
| Lăţimea | 71 mm |
| Înălţime | 77 mm |
Date tehnice
| Rezistenţă la şoc | nu |
|---|---|
| Număr de utilizări | 1 |
| Diametrul găurii de frezat | 68 mm |
| Corespunzător pentru grosimea plăcii min. | 5 mm |
| Corespunzător pentru grosimea plăcii max. | 35 mm |
| Distanţa dintre şuruburile pe capac | 61 mm |
| Diametru | 68 mm |
| fără halogeni | da |
| Număr de introduceri | 8 |
| Fixarea aparatelor | Şuruburi |
| Tip de protecţie | IP30 |
| Tip de trecere prin carcasă | Membrană de inserție |
| pentru diametrul ţevii | 20/25 mm |
| Cu şuruburi | da |
| Etanș | da |
| Ștuț | Suport de conectare |
| Secțiune transversală nominală min. | 1,5 mm² |
| Secțiune transversală nominală max. | 2,5 mm² |
| Formă | altele |
| Fixarea capacului | Şuruburi |
| Conform ROHS | da |
| ignifug | conform VDE 0471/IEC 60695-2-11, temperatură de verificare 850 °C |
| Treceri combinate Ø 20 / 25 mm | 2 |
| Dimensiuni cabluri 3 x 2,5 mm² / 5 x 1,5 mm² | 2 |
| Dimensiuni cabluri 5 x 2,5 mm² / 7 x 1,5 mm² | 2 |
| Dimensiuni cabluri 3 x 1,5 mm² | 2 |
| Material | Polipropilenă/elastomer termoplastic |
| Culoare | portocaliu / gri |
| Tensiune nominală | 400 V |
| Serie produs | Seria WIN |
Date de mediu
| Ambalaj în întregime din carton reciclat | da |
|---|
| Amprenta CO2 (GWP) de la leagăn la poartă | 0,2212 kg CO2e / 1 Bucată |
|---|---|
| CO₂ Footprint (GWP) | 0,2212 kg CO₂e |
| Data determinării valorii CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Bucată |
| Declared Unit Quantity | 1 |
