Doză pereți falși 61, etanșă la vânt
Tip HE 61-DV-L
Nr. articol 2003826
EAN 4012196865499
Nr. articol / Tip
2003826 / HE 61-DV-L
Înălţime
61 mm
Diametrul găurii de frezat
68 mm
Număr de introduceri
14
pentru diametrul ţevii
20/25 mm
Cea mai mică unitate de vânzare: 10 Bucată
10Bucată
Bucată
Descriere
Doză în pereți falși cu membrane, capac și perete despărțitor pentru montajul în pereți falși, cu adâncime de minim 61 mm.
• 6 locuri pentru șurub
• Șuruburi pentru aparate, cleme
• 4 intrări Ø 20 und 25 mm
• 4 intrări pentru conductor NYM 3 x 1,5 mm
• 2 intrări pentru conductor NYM 3 x 2,5 mm² sau 5 x 1,5 mm²
• 2 intrări pentru conductor NYM 5 x 2,5 mm² sau 7 x 1,5 mm²
• Legătură cu următoarea doză de aparate cu ștuț de legătură tip ZH 11-V
Accesorii livrate: 10 x ștuțuri, tip ZH 11-V
Conform DIN EN 60670-1, DIN EN 60670-22 și DIN 49073-1.
• 6 locuri pentru șurub
• Șuruburi pentru aparate, cleme
• 4 intrări Ø 20 und 25 mm
• 4 intrări pentru conductor NYM 3 x 1,5 mm
• 2 intrări pentru conductor NYM 3 x 2,5 mm² sau 5 x 1,5 mm²
• 2 intrări pentru conductor NYM 5 x 2,5 mm² sau 7 x 1,5 mm²
• Legătură cu următoarea doză de aparate cu ștuț de legătură tip ZH 11-V
Accesorii livrate: 10 x ștuțuri, tip ZH 11-V
Conform DIN EN 60670-1, DIN EN 60670-22 și DIN 49073-1.
Date tehnice

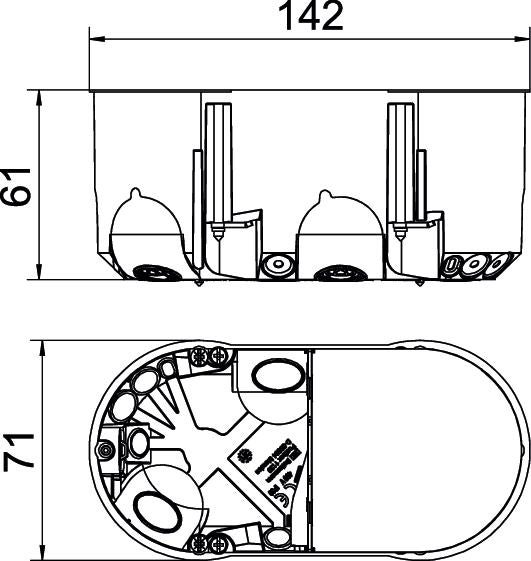

Dimensiuni
| Lungime | 142 mm |
|---|---|
| Lăţimea | 71 mm |
| Înălţime | 61 mm |
Date tehnice
| Rezistenţă la şoc | nu |
|---|---|
| Număr de utilizări | 2 |
| Diametrul găurii de frezat | 68 mm |
| Corespunzător pentru grosimea plăcii min. | 5 mm |
| Corespunzător pentru grosimea plăcii max. | 40 mm |
| Distanţa dintre şuruburile aparatului | 61 mm |
| fără halogeni | da |
| Număr de introduceri | 14 |
| Fixarea aparatelor | Şuruburi |
| Tip de protecţie | IP30 |
| Tip de trecere prin carcasă | Membrană de inserție |
| pentru diametrul ţevii | 20/25 mm |
| Cu şuruburi | da |
| Etanș | da |
| Ștuț | Suport de conectare |
| Secțiune transversală nominală min. | 1,5 mm² |
| Secțiune transversală nominală max. | 2,5 mm² |
| Formă | oval |
| Capac | portocaliu |
| Fixarea capacului | cu oprire |
| Conform ROHS | da |
| ignifug | conform VDE 0471/IEC 60695-2-11, temperatură de verificare 850 °C |
| Treceri combinate Ø 20 / 25 mm | 4 |
| Dimensiuni cabluri 3 x 2,5 mm² / 5 x 1,5 mm² | 2 |
| Dimensiuni cabluri 5 x 2,5 mm² / 7 x 1,5 mm² | 2 |
| Dimensiuni cabluri 3 x 1,5 mm² | 4 |
| Dimensiuni cabluri pentru curenți slabi | 2 |
| Dimensiune | 142x71 |
| Material | Polipropilenă/elastomer termoplastic |
| Culoare | portocaliu / gri |
| Tensiune nominală | 400 V |
| Serie produs | Seria WIN |
Date de mediu
| Ambalaj în întregime din carton reciclat | da |
|---|
| Amprenta CO2 (GWP) de la leagăn la poartă | 0,2004 kg CO2e / 1 Bucată |
|---|---|
| CO₂ Footprint (GWP) | 0,2004 kg CO₂e |
| Data determinării valorii CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Bucată |
| Declared Unit Quantity | 1 |
