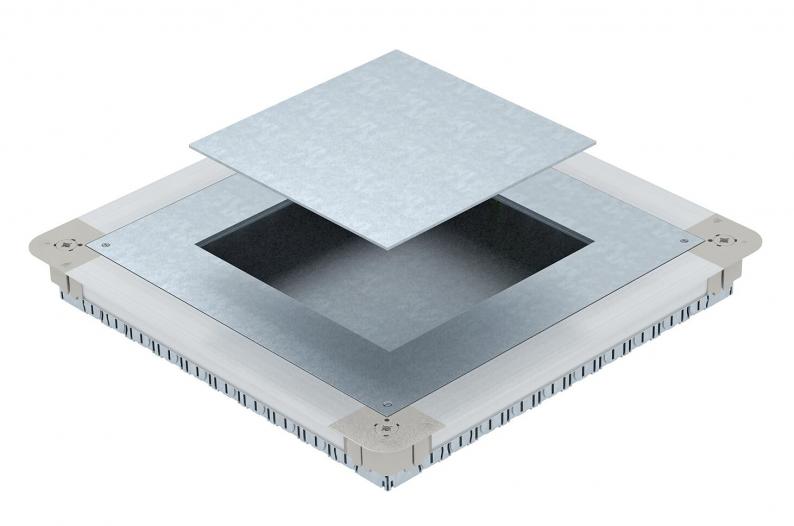

Doză sub pardoseală UGD350-3 pentru GES9/55
Tip UGD55 350-3 9R
Nr. articol 7410062
EAN 4012195678762
Nr. articol / Tip
7410062 / UGD55 350-3 9R
Înălțimea șapei min.
55 mm
Înălțimea șapei max.
80 mm
Execuţia capacului
pătrat
Orificiu de montaj pentru unitate de montaj
pătrat
Dimeniune nominală pentru coloane de instalații
9
Valoare nominală
350 mm
Cea mai mică unitate de vânzare: 1 Bucată
1Bucată
Bucată
Descriere
Doză pentru aparate sub pardoseală cu capac pentru montaj şi placă de acoperire cu pereți laterali din tablă de oțel. Pentru instalarea unei casete pentru aparate pătrate GES9 55 la înălțimi de șapă de la 55 mm. Înălțimea poate fi reglată infinit la înălțimea nominală a șapei iar șapa poate fi prelucrată la nivelul marginii de șlefuire a șapei. Cu orificii de intrare a ţevilor pe fiecare parte: 7 x M20, 3 x M25, 4 x M32. Mărimea utilă a ţevilor la o înălţime a sistemului de 55 mm: M20.
Date tehnice
Dimensiuni
| Lungime | 467 mm |
|---|---|
| Lăţimea | 467 mm |
| Înălţime | 55 mm |
| Dimensiune A | 467 mm |
| Dimensiune B | 467 mm |
| Dimensiune b | 244 mm |
| Dimensiune a | 244 mm |
| Dimensiunea h | 55 mm |
Date tehnice
| Înălțimea șapei min. | 55 mm |
|---|---|
| Înălțimea șapei max. | 80 mm |
| Execuţia capacului | pătrat |
| Domeniul de reglare în înălțime min. | 55 mm |
| Domeniul de reglare în înălțime max. | 80 mm |
| Adecvat pentru canal în pardoseală acoperit de şapă | nu |
| Adecvat pentru canal în pardoseală, la nivelul şapei, închis | nu |
| Lățime canal min. | 190 mm |
| Lățime canal max. | 350 mm |
| Orificiu de montaj pentru doză pe pardoseală | nu |
| Posibilitate de montare a unei garnituri | nu |
| Decuplabil | nu |
| Placă a bazei | da |
| Potrivit pentru canale de pardoseală | nu |
| Îngrijirea pardoselii | uscat |
| Adjustabil la nivelul pardoselii | da |
| Orificiu de montaj pentru unitate de montaj | pătrat |
| Posibilitate de extindere | pentru montarea aparatelor pentru instalaţii |
| pentru conectarea ţevilor | da |
| Dimeniune nominală pentru coloane de instalații | 9 |
| Valoare nominală | 350 mm |
| Conform ROHS | scutit |
| Dimensiune | 467x467x55 |
| Suprafaţă | zincat în bandă |
| Material | Oţel |
| Serie produs | Sistem de canal EÜK |
Date de mediu
| Ambalaj în întregime din carton reciclat | da |
|---|---|
| Ambalaj fără material plastic | da |
| Amprenta CO2 (GWP) de la leagăn la poartă | 38,524 kg CO2e / 1 Bucată |
|---|---|
| CO₂ Footprint (GWP) | 38,524 kg CO₂e |
| Data determinării valorii CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Bucată |
| Declared Unit Quantity | 1 |
Accesorii
Accesorii pentru sistem
Articol
Tip
Nr. articol
Cantitate
GES9 55U V 7011
7405037
Cea mai mică unitate de vânzare: 1 Bucată
1Bucată
Bucată
GES9 55U V 9011
7405039
Cea mai mică unitate de vânzare: 1 Bucată
1Bucată
Bucată
GESR9 55U V 9011
7405049
Cea mai mică unitate de vânzare: 1 Bucată
1Bucată
Bucată
Nr. articol 7405037
Ramă cu capac pătrată pentru înălţimea şapei 55 mmTip
GES9 55U V 7011
Cea mai mică unitate de vânzare: 1 Bucată
1Bucată
Bucată
Nr. articol 7405039
Ramă cu capac pătrată pentru înălţimea şapei 55 mmTip
GES9 55U V 9011
Cea mai mică unitate de vânzare: 1 Bucată
1Bucată
Bucată
Nr. articol 7405049
Ramă cu capac rotundă pentru înălţimea şapei 55 mmTip
GESR9 55U V 9011
Cea mai mică unitate de vânzare: 1 Bucată
1Bucată
Bucată
