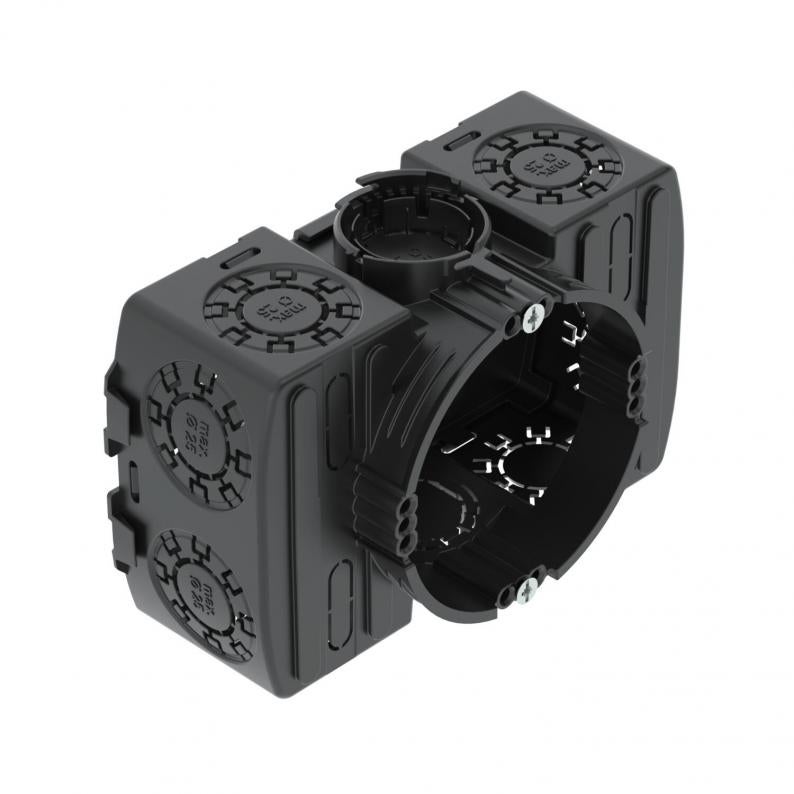

Doză sub tencuială 46, în colțuri, cu spațiu de cleme lateral
Tip UE 46
Nr. articol 2003725
EAN 4012196863815
Nr. articol / Tip
2003725 / UE 46
Înălţime
50 mm
Diametru
61 mm
Număr de introduceri
16
pentru diametrul ţevii
20/25 mm
Cea mai mică unitate de vânzare: 10 Bucată
10Bucată
Bucată
Descriere
Doză electronică sub tencuială cu spațiu de prindere lateral, de formă unghiulară, pentru utilizare în zidărie cu o adâncime de instalare de cel puțin 50 mm.
• Ștuțuri cu baionetă de fixare pe ambele părți
• 10 intrări Ø 20 și 25 mm
• 2 intrări până la Ø 20 mm în pardoseală
• 4 intrări pentru conductor plat/conductor bară
• 4 x 3 orificii șuruburi
Conform DIN EN 60670-1, DIN EN 60670-22 și DIN 49073-1.
• Ștuțuri cu baionetă de fixare pe ambele părți
• 10 intrări Ø 20 și 25 mm
• 2 intrări până la Ø 20 mm în pardoseală
• 4 intrări pentru conductor plat/conductor bară
• 4 x 3 orificii șuruburi
Conform DIN EN 60670-1, DIN EN 60670-22 și DIN 49073-1.
Date tehnice

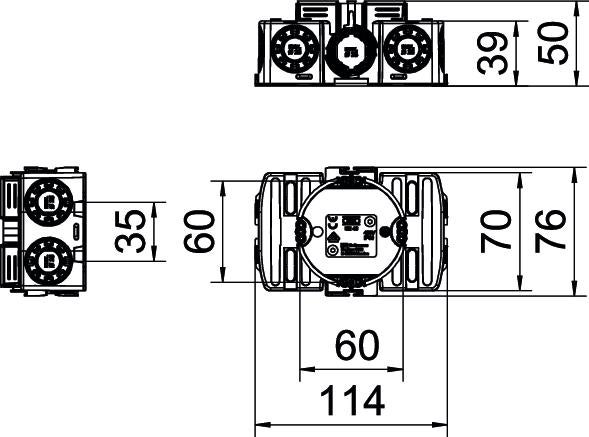

Dimensiuni
| Lungime | 114 mm |
|---|---|
| Lăţimea | 76 mm |
| Înălţime | 50 mm |
Date tehnice
| Tip de intrare | Conductor NYM pentru conexiuni de date |
|---|---|
| Rezistenţă la şoc | nu |
| Distanţa dintre şuruburile aparatului | 60 mm |
| Diametru | 61 mm |
| fără halogeni | da |
| Număr de introduceri | 16 |
| Fixarea aparatelor | Şuruburi |
| Introducere prin partea inferioară | da |
| Tip de protecţie | IP30 |
| Tip de trecere prin carcasă | Deschidere de tip breakout |
| pentru diametrul ţevii | 20/25 mm |
| Cu şuruburi | da |
| Etanș | nu |
| Cu limbă pentru cui | nu |
| Secțiune transversală nominală min. | 1,5 mm² |
| Secțiune transversală nominală max. | 2,5 mm² |
| Formă | dreptunghiular |
| Capac | fără |
| Fixarea capacului | Şuruburi |
| Conform ROHS | da |
| ignifug | conform VDE 0471/IEC 60695-2-11, temperatură de verificare 650 °C |
| Diametrul țevii Ø 20 mm | 2 |
| Treceri combinate Ø 20 / 25 mm | 10 |
| Dimensiune | Ø60xH50x114 |
| Material | Polipropilenă |
| Culoare | negru închis |
| Tensiune nominală | 400 V |
| Serie produs | Seria WIN |
Date de mediu
| Ambalaj în întregime din carton reciclat | da |
|---|
| Amprenta CO2 (GWP) de la leagăn la poartă | 0,1666 kg CO2e / 1 Bucată |
|---|---|
| CO₂ Footprint (GWP) | 0,1666 kg CO₂e |
| Data determinării valorii CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Bucată |
| Declared Unit Quantity | 1 |
