Generator connection box, type 1 + 2, for 2 x 1 string
Tip PVG-BC 900K 110
Nr. articol 5088410
EAN 4012197365028
Nr. articol / Tip
5088410 / PVG-BC 900K 110
Tip de protecţie
IP67
Cea mai mică unitate de vânzare: 1 Bucată
1Bucată
Bucată
Descriere

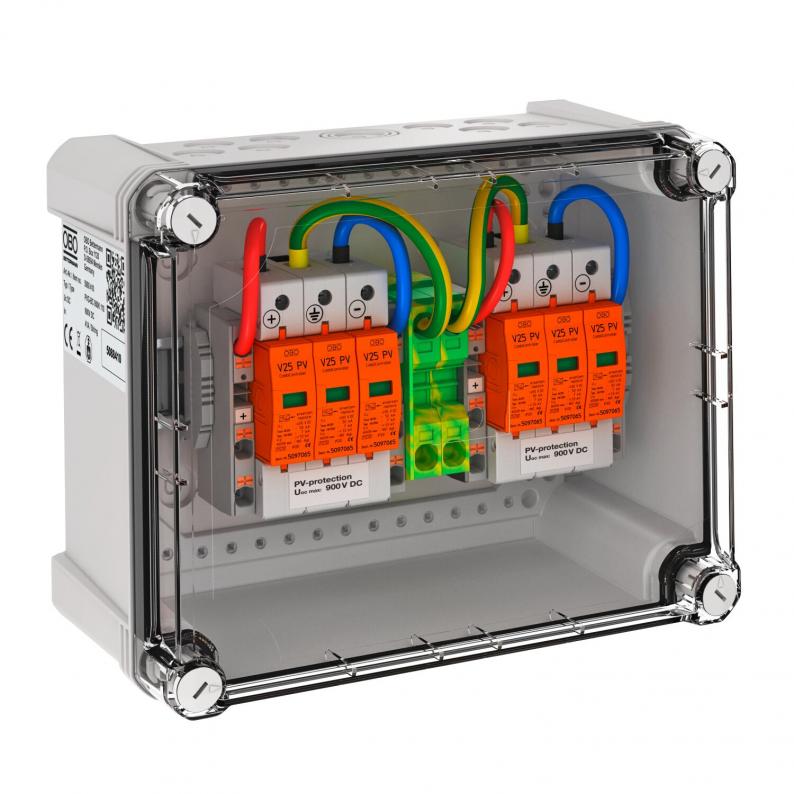

Generator connection box, type 1 + 2, for photovoltaic systems, to connect 2 x 1 string. For DC protection of the inverter.
• Varistor arrester, plug-in, with separation device in error-resistant Y circuit according to VDE 0100-712 (50539-12)
• Low DC protection level: < 3.0 kV (Uoc max = 900 V DC)
• 2 protection devices with 2 push-in terminals each of up to 6 mm² pre-installed in the housing, up to 41 A DC per terminal
• Polycarbonate housing (IP67), UV-resistant for exterior use, incl. cable gland set and pressure compensation element
Additional measures may be required if there is the risk of condensation formation through wind, ice, temperature or sun!
• Varistor arrester, plug-in, with separation device in error-resistant Y circuit according to VDE 0100-712 (50539-12)
• Low DC protection level: < 3.0 kV (Uoc max = 900 V DC)
• 2 protection devices with 2 push-in terminals each of up to 6 mm² pre-installed in the housing, up to 41 A DC per terminal
• Polycarbonate housing (IP67), UV-resistant for exterior use, incl. cable gland set and pressure compensation element
Additional measures may be required if there is the risk of condensation formation through wind, ice, temperature or sun!
Date tehnice
Date tehnice
| Număr intrări | 1 |
|---|---|
| Formă a reţelei | DC |
| Semnalizare în interiorul aparatului | optică |
| Tip de protecţie | IP67 |
| Material carcasă componente de protecție la supratensiune | PC |
| Tip de intrare | Presetupă |
| adâncime | 125 mm |
| Grad de protecție IK | IK08 |
| Curent de trăsnet (10/350 μs) | 7 kA |
| Tensiune maximă de funcţionare continuă DC | 900 V |
| Curent nominal de descărcare (8/20 µs) | 30 kA |
| Tip de montaj | montat în prealabil în carcasă |
| Potrivit pentru utilizare în exterior | da |
| Variantă | For 2 MPPT and with push-in terminal |
| Configuraţia rețelei DC | da |
| Conform ROHS | da |
| Temperatură operațională min. | -25 °C |
| Temperatură operațională max. | 60 °C |
| SPD conform IEC 61643-1 | clasa II |
| Clasa de solicitare conform EN 61643-11 | Tip 1+2 |
| CP nr. | 0→2 |
| Curent maxim de descărcare (8/20 μs) | 50 kA |
| Timp de acţionare | <25 ns |
| Interval de temperatură aplicabil min. | -25 °C |
| Interval de temperatură aplicabil max. | 60 °C |
| Dimensiune | 900V DC |
| Culoare | gri deschis; RAL 7035 |
| Numărul de intrări pentru cabluri | 8 |
| Grosimea maximă de intrare CC | 900 V |
| Protecția șirurilor | fără |
| Funcție de monitorizare | nu |
| Grosimea maxim de intrare per șir | 41 A |
| Grosimea maxim de ieșire | 41 A |
| Numărul de intrări de șiruri | 1 |
| Echipat cu separator de sarcină | nu |
| Număr MPPT | 2 |
| Intrări per MPPT | 1 |
| Ieșiri per MPPT | 1 |
| Serie produs | PV-ÜSS |
Posibilităţi de conectare
| Secțiunea transversală a conductorului flexibil (din sârmă subțire) min. | 0,5 mm² |
|---|---|
| Secțiunea transversală a conductorului flexibil (din sârmă subțire) max. | 6 mm² |
| Secțiunea transversală a conductorului flexibil (din sârmă subțire) min. | 21 AWG |
| Secțiunea transversală a conductorului flexibil (din sârmă subțire) max. | 10 AWG |
| Secțiunea transversală a conductorului rigid (mono/multifilar) min. | 0,5 mm² |
| Secțiunea transversală a conductorului rigid (mono/multifilar) max. | 10 mm² |
| Secțiunea transversală a conductorului rigid (mono/multifilar) min. | 21 AWG |
| Secțiunea transversală a conductorului rigid (mono/multifilar) max. | 8 AWG |
| Anschlussart Generatoranschlusskasten | Bloc terminal push-in |
Date de mediu
| Ambalaj în întregime din carton reciclat | da |
|---|
| Amprenta CO2 (GWP) de la leagăn la poartă | 6,1019 kg CO2e / 1 Bucată |
|---|---|
| CO₂ Footprint (GWP) | 6,1019 kg CO₂e |
| Data determinării valorii CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Bucată |
| Declared Unit Quantity | 1 |
