Jgheab de cabluri pentru încărcări mari WKSG 110 FS
Tip WKSG 160 FS
Nr. articol 6098127
EAN 4012196351671
Nr. articol / Tip
Lungime
Lăţimea
Grosimea tablei
Cea mai mică unitate de vânzare: 6 m
6m
m
Descriere

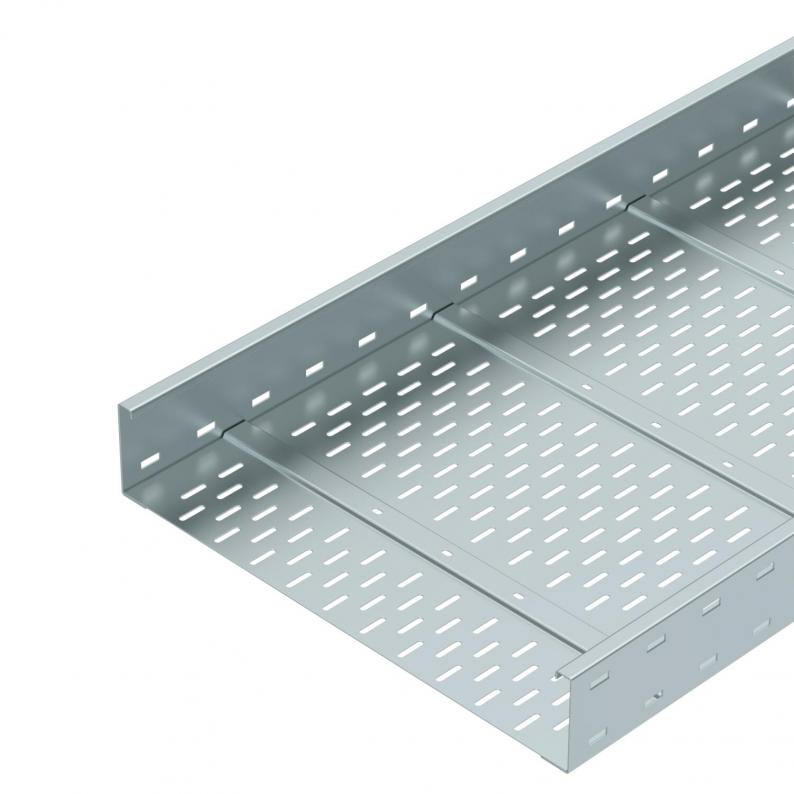

Sistem de poduri de cabluri pentru încărcări mari, perforat, cu înălţimea laturilor 110 mm.
Atenuare magnetică datorată ecranării fără capac 20 dB, cu capac 50 dB.
Atenuare magnetică datorată ecranării fără capac 20 dB, cu capac 50 dB.
Legăturile longitudinale tip WRVL 110 se comandă separat
Date tehnice
Dimensiuni
| Lungime | 6000 mm |
|---|---|
| Lăţimea | 600 mm |
| Înălţime | 110 mm |
| Dimensiune L | 6000 mm |
| Dimensiune B | 600 mm |
| Dimensiunea H | 10 mm |
Date tehnice
| Menținerea în funcțiune | nu |
|---|---|
| Perforaţie laterală | da |
| Execuţie legătură | fără piesă de legătură |
| Variantă pentru încărcări mari | da |
| Secţiune utilă | 614 cm² |
| Oțel inoxidabil, băițuit | nu |
| Grosimea tablei | 2 mm |
| Perforație de montaj în bază | da |
| Secţiune utilă | 61400 mm² |
| Dimensiune | 110 x 600 |
| Conform ROHS | da |
| Dimensiune | 110x600x6000 |
| Suprafaţă | zincat în bandă |
| Material | Oţel |
| Culoare | zinc |
| Atenuare magnetică datorată ecranării cu capac | 50 dB |
| Atenuare magnetică datorată ecranării fără capac | 20 dB |
| Lungime utilă | 6000 mm |
| Tip de conector pentru sistemul de susținere a cablurilor | înșurubat |
| Serie produs | Seria WKSG |
Încărcare
| Distanţa dintre reazeme 3,0m | 2,9 kN/m |
|---|---|
| Distanţa dintre reazeme 3,5m | 2,43 kN/m |
| Distanţa dintre reazeme 4,0m | 2 kN/m |
| Distanţa dintre reazeme 4,5m | 1,72 kN/m |
| Distanţa dintre reazeme 5,0m | 1,5 kN/m |
| Distanţa dintre reazeme 6,0m | 1 kN/m |
| Distanţa dintre reazeme 7,0m | 0,7 kN/m |
| Distanţa dintre reazeme 8,0m | 0,4 kN/m |
Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
Lăţime între reazeme în m
Săgeată lonjeron, în mm la kN/m admişi
Schema de încărcare la procedeul de efectuare a probelor
Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm
Curba săgeţii lonjeronului în funcţie de distanţa între reazeme
Date de mediu
| Amprenta CO2 (GWP) de la leagăn la poartă | 27,3953 kg CO2e / 1 Metru |
|---|---|
| CO₂ Footprint (GWP) | 27,3953 kg CO₂e |
| Data determinării valorii CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metru |
| Declared Unit Quantity | 1 |
| EPD Verified | da |
|---|---|
| Data de expirare EPD | 10.07.2029 |
| Număr declarație EPD | EPD-KTO-17.0 |
| Standard EPD/standard LCA (norme) | DIN EN ISO 14025,EN 15804 + A2 |
Accesorii
Accesorii pentru sistem
Articol
Tip
Nr. articol
Cantitate
Nr. articol 6091164
Legătură longitudinală FSTip
WRVL 110 FS
Cea mai mică unitate de vânzare: 2 Bucată
2Bucată
Bucată
Nr. articol 6091377
Eclisă unghiulară FSTip
WRWVK 110 FS
Cea mai mică unitate de vânzare: 2 Bucată
2Bucată
Bucată
Descărcări
0 selectat
Specificații (1)
Cataloage și broșuri (3)
Declarații (5)
Certificate (1)
Instrucțiuni și mijloace auxiliare (2)
Imagini ale articolului (3)
Date 3D materiale de descărcat (2)
