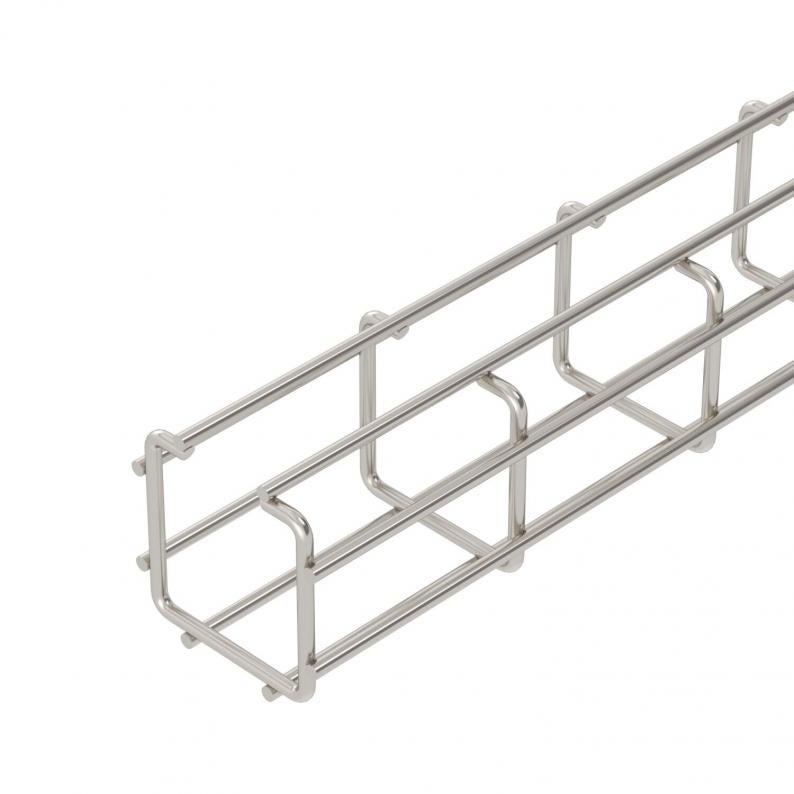

Jgheab din sârmă C
Tip CGR 50 50 A2
Nr. articol 6016200
EAN 4012196012671
Nr. articol / Tip
6016200 / CGR 50 50 A2
Lungime
3000 mm
Lăţimea
50 mm
Înălţime
50 mm
Menținerea în funcțiune
nu
Secţiune utilă
13 cm²
diametrul sârmei
4,5 mm
Cea mai mică unitate de vânzare: 3 m
3m
m
Descriere
Jgheab din sârmă în formă de C, din sârme de oţel sudate prin puncte, cu înălţimea laturilor de 50 mm.
Atenuare magnetică datorată ecranării 15 dB
Atenuare magnetică datorată ecranării 15 dB
Date tehnice
Dimensiuni
| Lungime | 3000 mm |
|---|---|
| Lăţimea | 50 mm |
| Înălţime | 50 mm |
| Dimensiune A | 26 mm |
| Dimensiune B | 67 mm |
| Dimensiunea H | 67 mm |
| Dimensiune l1 | 30 mm |
Date tehnice
| Menținerea în funcțiune | nu |
|---|---|
| Execuţie legătură | fără piesă de legătură |
| Variantă pentru încărcări mari | nu |
| Secţiune utilă | 13 cm² |
| Oțel inoxidabil, băițuit | da |
| Secţiune utilă | 1300 mm² |
| Perete despărțitor integrat | fără |
| Formă profil | în formă de C |
| Conform ROHS | da |
| diametrul sârmei | 4,5 mm |
| Dimensiune | 50x50x3000 |
| Suprafaţă | luminos, reprelucrat |
| Material | Oţel superior, inoxidabil 1.4307 |
| Culoare | oţel inoxidabil |
| Tip test de încărcare conform IEC 61537 | Tip II |
| Tip de conector pentru sistemul de susținere a cablurilor | înșurubat |
| Serie produs | Seria CGR |
Încărcare
| Distanţa dintre reazeme 1,0 m | 0,95 kN/m |
|---|---|
| Distanţa dintre reazeme 1,5m | 0,6 kN/m |
| Distanţa dintre reazeme 2,0m | 0,35 kN/m |
Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
Lăţime între reazeme în m
Săgeată lonjeron, în mm la kN/m admişi
Schema de încărcare la procedeul de efectuare a probelor
Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm
Curba săgeţii lonjeronului în funcţie de distanţa între reazeme
Date de mediu
| Amprenta CO2 (GWP) de la leagăn la poartă | 6,8716 kg CO2e / 1 Metru |
|---|---|
| CO₂ Footprint (GWP) | 6,8716 kg CO₂e |
| Data determinării valorii CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metru |
| Declared Unit Quantity | 1 |
| EPD Verified | da |
|---|---|
| Data de expirare EPD | 10.07.2029 |
| Număr declarație EPD | EPD-KTO-17.0 |
| Standard EPD/standard LCA (norme) | DIN EN ISO 14025,EN 15804 + A2 |
