Jgheab din sârmă GR-Magic® 105 FT

Jgheab din sârmă GR-Magic® 105 FT

Tip GRM 105 600 FT
Nr. articol 6002445
EAN 4012196022076
Afișați toate variantele
Nr. articol / Tip
Lungime
Lăţimea
Înălţime
Secţiune utilă
diametrul sârmei

Cea mai mică unitate de vânzare: 3 m

m

Descriere

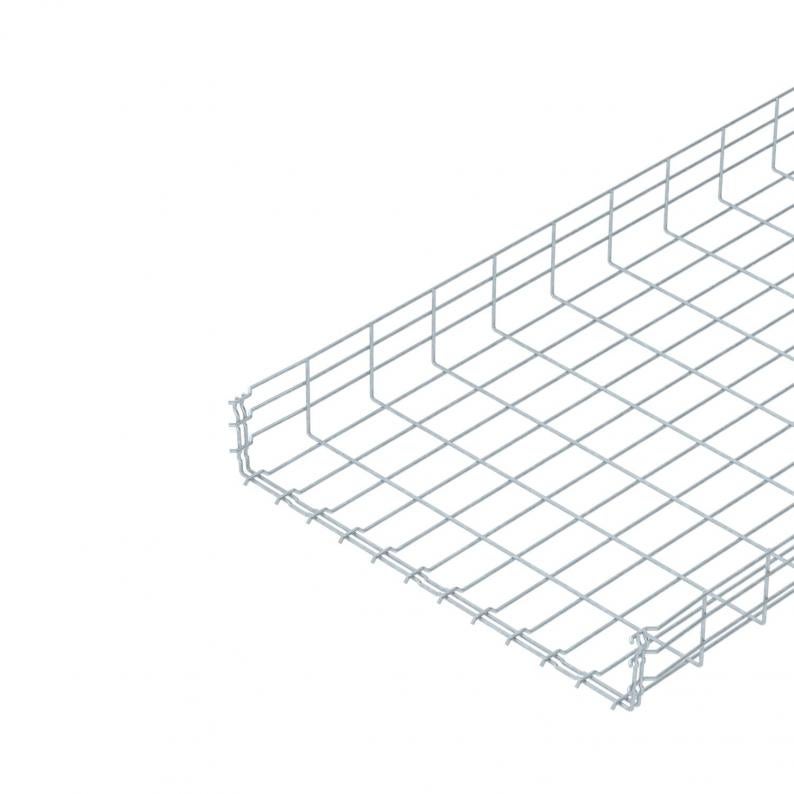

Jgheab din sârmă cu legătură profilată, cu înălţimea laturilor de 105 mm.
Atenuare magnetică datorată ecranării fără capac 15 dB, cu capac 25 dB.

Pentru jgheabul din sârmă nu sunt necesare componente de legătură suplimentare; tronsoanele se îmbină direct. Dimensiunile ochiurilor sunt de 50 x 100 mm.

  • Asociaţia întreprinderilor de electrotehnică, electronică, tehnică informaţională, asociaţie înregistrată, Germania
  • Underwriters Laboratories Inc., USA
  • Underwriters Laboratories Inc., USA
  • RINA 1861, Ship Classification, Certification and Services
  • Communautés Européennes, Declaraţia de conformitate a Comunităţii Europene conform directivelor Comunităţii Europenedie ungemuffte Seite
  • Environmental Product Declaration (EPD)
  • CO₂ footprint (PCF)

Date tehnice

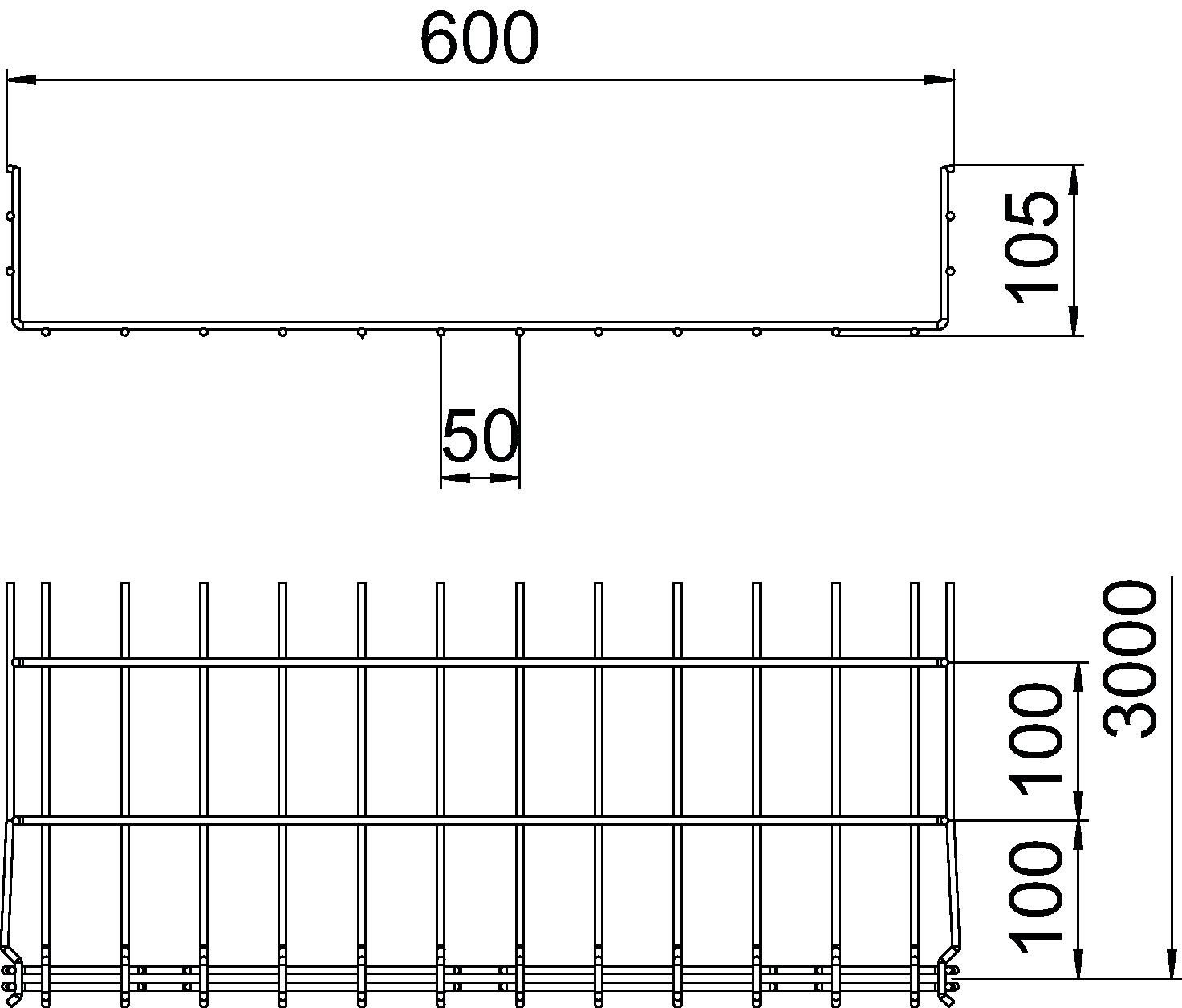

Dimensiuni

Lungime3000 mm
Lăţimea600 mm
Înălţime105 mm
Dimensiune B600 mm
Dimensiunea H108 mm

Date tehnice

Menținerea în funcțiunenu
Execuţie legăturăpiesă de legătură integrată
Variantă pentru încărcări marinu
Secţiune utilă554 cm²
Oțel inoxidabil, băițuitnu
Secţiune utilă55400 mm²
Perete despărțitor integratfără
Conector fără șuruburida
Formă profilîn formă U
Conform ROHSda
diametrul sârmei4,8 mm
Dimensiune105x600x3000
Suprafaţă= zincat prin imersie
MaterialOţel
Culoarezinc
Tip test de încărcare conform IEC 61537Tip II
Tip de conector pentru sistemul de susținere a cablurilorFixare prin clipsare
Serie produsSeria GRM

Încărcare

Distanţa dintre reazeme 1,0 m1,6 kN/m
Distanţa dintre reazeme 1,5m0,8 kN/m
Distanţa dintre reazeme 2,0m0,5 kN/m
Distanţa dintre reazeme 2,5m0,33 kN/m
Distanţa dintre reazeme 3,0m0,3 kN/m
Diagramă încărcare jgheab din sârmă tip GRM 105

Lăţime între reazeme în m

Săgeată lonjeron, în mm la kN/m admişi

Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om

Date de mediu

Amprenta CO2 (GWP) de la leagăn la poartă7,5378 kg CO2e / 1 Metru
CO₂ Footprint (GWP)7,5378 kg CO₂e
Data determinării valorii CO22025-05-14T00:00:00.000+0200
Declared UnitMetru
Declared Unit Quantity1
EPD Verifiedda
Data de expirare EPD10.07.2029
Număr declarație EPDEPD-KTO-17.0
Standard EPD/standard LCA (norme)DIN EN ISO 14025,EN 15804 + A2

Accesorii

Accesorii pentru montaj
Accesorii pentru sistem
Tip
KS GR A2

Cea mai mică unitate de vânzare: 30 Bucată

Bucată

Nr. articol 6062331

Perete de separaţie 85 DD
Tip
TSG 85 DD

Cea mai mică unitate de vânzare: 3 m

m

Tip
KAB GR FT

Cea mai mică unitate de vânzare: 10 Bucată

Bucată

Descărcări

0 selectat

Specificații (1)
Cataloage și broșuri (6)
Declarații (4)
Certificate (5)
Instrucțiuni și mijloace auxiliare (4)
Imagini ale articolului (3)
Date 3D materiale de descărcat (2)

Variante

Lăţimea
Secţiune utilă
diametrul sârmei
GRM 105 100 FT
Nr. articol
6002431
Lungime
3000
Lăţimea
100
Înălţime
105
Menținerea în funcțiune
nu
Secţiune utilă
82
diametrul sârmei
3,9
GRM 105 150 FT
Nr. articol
6002433
Lungime
3000
Lăţimea
150
Înălţime
105
Menținerea în funcțiune
nu
Secţiune utilă
130
diametrul sârmei
3,9
GRM 105 200 FT
Nr. articol
6002435
Lungime
3000
Lăţimea
200
Înălţime
105
Menținerea în funcțiune
nu
Secţiune utilă
175
diametrul sârmei
4,8
GRM 105 300 FT
Nr. articol
6002437
Lungime
3000
Lăţimea
300
Înălţime
105
Menținerea în funcțiune
nu
Secţiune utilă
268
diametrul sârmei
4,8
GRM 105 400 FT
Nr. articol
6002439
Lungime
3000
Lăţimea
400
Înălţime
105
Menținerea în funcțiune
nu
Secţiune utilă
363
diametrul sârmei
4,8
GRM 105 500 FT
Nr. articol
6002443
Lungime
3000
Lăţimea
500
Înălţime
105
Menținerea în funcțiune
nu
Secţiune utilă
459
diametrul sârmei
4,8
GRM 105 600 FT
Nr. articol
6002445
Lungime
3000
Lăţimea
600
Înălţime
105
Menținerea în funcțiune
nu
Secţiune utilă
554
diametrul sârmei
4,8
