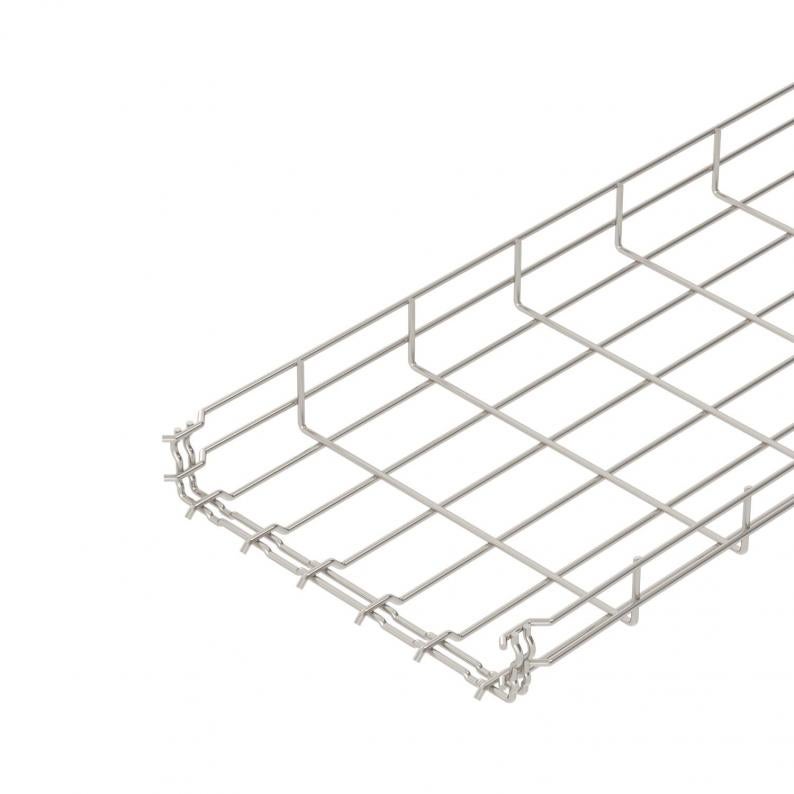

Jgheab din sârmă GR-Magic® 55 A2

Jgheab din sârmă GR-Magic® 55 A2

Tip GRM 55 300 A2
Nr. articol 6001078
EAN 4012196101771
Afișați toate variantele
Nr. articol / Tip
Lungime
Lăţimea
Înălţime
Secţiune utilă
diametrul sârmei

Cea mai mică unitate de vânzare: 3 m

m

Descriere

Jgheab din sârmă cu piesă de legătură profilată, cu înălţimea de 55 mm.
Atenuare magnetică datorată ecranării fără capac 15 dB, cu capac 25 dB.

Jgheaburile din sârmă nu necesită piese de îmbinare; ele se cuplează direct. Lăţimea ochiurilor este de 50 x 100 mm (excepţie GRM 55/50 = 20 x 100 mm).

  • Asociaţia întreprinderilor de electrotehnică, electronică, tehnică informaţională, asociaţie înregistrată, Germania
  • Communautés Européennes, Declaraţia de conformitate a Comunităţii Europene conform directivelor Comunităţii Europenedie ungemuffte Seite
  • Clasa de menţinere în funcţiune E30
  • Clasa de menţinere în funcţiune E60
  • Clasa de menţinere în funcţiune E90
  • Environmental Product Declaration (EPD)
  • CO₂ footprint (PCF)

Date tehnice

Dimensiuni

Lungime3000 mm
Lăţimea300 mm
Înălţime55 mm
Dimensiune B300 mm
Dimensiunea H58 mm

Date tehnice

Menținerea în funcțiuneda
Execuţie legăturăpiesă de legătură integrată
Secţiune utilă129 cm²
Oțel inoxidabil, băițuitda
Secţiune utilă12900 mm²
Perete despărțitor integratfără
Conector fără șuruburida
Formă profilîn formă U
Conform ROHSda
diametrul sârmei4,8 mm
Dimensiune55x300x3000
Suprafaţăluminos, reprelucrat
MaterialOţel superior, inoxidabil 1.4307
Culoareoţel inoxidabil
Protecţie contra incendiuluiMenținere în funcțiune construcție portantă specifică cablurilor
Tip test de încărcare conform IEC 61537Tip II
Tip de conector pentru sistemul de susținere a cablurilorFixare prin clipsare
Serie produsSeria GRM

Încărcare

Distanţa dintre reazeme 1,0 m0,7 kN/m
Distanţa dintre reazeme 1,5m0,5 kN/m
Distanţa dintre reazeme 2,0m0,25 kN/m
Distanţa dintre reazeme 2,5m0,2 kN/m
Diagramă de încărcare jgheab din sârmă tip GRM 55 VA

Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om

Lăţime între reazeme în m

Săgeată lonjeron, în mm la kN/m admişi

Schema de încărcare la procedeul de efectuare a probelor

Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm

Curba săgeţii lonjeronului în funcţie de distanţa între reazeme

Date de mediu

Amprenta CO2 (GWP) de la leagăn la poartă9,6765 kg CO2e / 1 Metru
CO₂ Footprint (GWP)9,6765 kg CO₂e
Data determinării valorii CO22025-05-14T00:00:00.000+0200
Declared UnitMetru
Declared Unit Quantity1
EPD Verifiedda
Data de expirare EPD10.07.2029
Număr declarație EPDEPD-KTO-17.0
Standard EPD/standard LCA (norme)DIN EN ISO 14025,EN 15804 + A2

Accesorii

Accesorii pentru montaj
Accesorii pentru sistem

Nr. articol 6062025

Perete de separaţie 45 A2
Tip
TSG 45 A2

Cea mai mică unitate de vânzare: 3 m

m

Tip
KS GR A2

Cea mai mică unitate de vânzare: 30 Bucată

Bucată

Descărcări

0 selectat

Specificații (1)
Cataloage și broșuri (9)
Declarații (4)
Certificate (4)
Instrucțiuni și mijloace auxiliare (3)
Imagini ale articolului (3)
Date 3D materiale de descărcat (2)

Variante

Lăţimea
Secţiune utilă
diametrul sârmei
GRM 55 50 A2
Nr. articol
6001070
Lungime
3000
Lăţimea
50
Înălţime
55
Menținerea în funcțiune
da
Secţiune utilă
16
diametrul sârmei
3,9
GRM 55 100 A2
Nr. articol
6001072
Lungime
3000
Lăţimea
100
Înălţime
55
Menținerea în funcțiune
da
Secţiune utilă
40
diametrul sârmei
3,9
GRM 55 150 A2
Nr. articol
6001074
Lungime
3000
Lăţimea
150
Înălţime
55
Menținerea în funcțiune
da
Secţiune utilă
63
diametrul sârmei
3,9
GRM 55 200 A2
Nr. articol
6001076
Lungime
3000
Lăţimea
200
Înălţime
55
Menținerea în funcțiune
da
Secţiune utilă
87
diametrul sârmei
3,9
GRM 55 300 A2
Nr. articol
6001078
Lungime
3000
Lăţimea
300
Înălţime
55
Menținerea în funcțiune
da
Secţiune utilă
129
diametrul sârmei
4,8
GRM 55 400 A2
Nr. articol
6001080
Lungime
3000
Lăţimea
400
Înălţime
55
Menținerea în funcțiune
da
Secţiune utilă
175
diametrul sârmei
4,8
