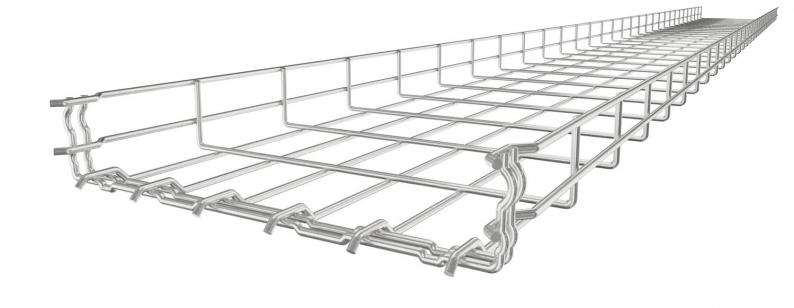

Jgheab din sârmă GR-Magic® 55 A4
Tip GRM 55 100 A4
Nr. articol 6001088
EAN 4012195166016
Nr. articol / Tip
Lungime
Lăţimea
Înălţime
Secţiune utilă
diametrul sârmei
Cea mai mică unitate de vânzare: 3 m
3m
m
Descriere
Jgheab din sârmă cu piesă de legătură profilată, cu înălţimea de 55 mm.
Atenuare magnetică datorată ecranării fără capac 15 dB, cu capac 25 dB.
Atenuare magnetică datorată ecranării fără capac 15 dB, cu capac 25 dB.
Jgheaburile din sârmă nu necesită piese de îmbinare; ele se cuplează direct. Lăţimea ochiurilor este de 50 x 100 mm (excepţie GRM 55/50 = 20 x 100 mm).
Date tehnice
Dimensiuni
| Lungime | 3000 mm |
|---|---|
| Lăţimea | 100 mm |
| Înălţime | 55 mm |
| Dimensiune B | 100 mm |
| Dimensiunea H | 58 mm |
Date tehnice
| Menținerea în funcțiune | da |
|---|---|
| Execuţie legătură | piesă de legătură integrată |
| Variantă pentru încărcări mari | nu |
| Secţiune utilă | 40 cm² |
| Oțel inoxidabil, băițuit | da |
| Secţiune utilă | 4000 mm² |
| Perete despărțitor integrat | fără |
| Conector fără șuruburi | da |
| Formă profil | în formă U |
| Conform ROHS | da |
| diametrul sârmei | 3,9 mm |
| Dimensiune | 55x100x3000 |
| Suprafaţă | luminos, reprelucrat |
| Material | Oţel superior, inoxidabil 1.4401 |
| Culoare | oţel inoxidabil |
| Protecţie contra incendiului | Menținere în funcțiune construcție portantă specifică cablurilor |
| Tip test de încărcare conform IEC 61537 | Tip II |
| Tip de conector pentru sistemul de susținere a cablurilor | Fixare prin clipsare |
| Serie produs | Seria GRM |
Încărcare
| Distanţa dintre reazeme 1,0 m | 0,35 kN/m |
|---|---|
| Distanţa dintre reazeme 1,5m | 0,2 kN/m |
| Distanţa dintre reazeme 2,0m | 0,1 kN/m |
| Distanţa dintre reazeme 2,5m | 0,1 kN/m |
Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
Lăţime între reazeme în m
Săgeată lonjeron, în mm la kN/m admişi
Schema de încărcare la procedeul de efectuare a probelor
Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm
Curba săgeţii lonjeronului în funcţie de distanţa între reazeme
Date de mediu
| Amprenta CO2 (GWP) de la leagăn la poartă | 3,6441 kg CO2e / 1 Metru |
|---|---|
| CO₂ Footprint (GWP) | 3,6441 kg CO₂e |
| Data determinării valorii CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metru |
| Declared Unit Quantity | 1 |
| EPD Verified | da |
|---|---|
| Data de expirare EPD | 10.07.2029 |
| Număr declarație EPD | EPD-KTO-17.0 |
| Standard EPD/standard LCA (norme) | DIN EN ISO 14025,EN 15804 + A2 |
Accesorii
Accesorii pentru sistem
Articol
Tip
Nr. articol
Cantitate
Descărcări
0 selectat
Specificații (1)
Cataloage și broșuri (9)
Declarații (4)
Certificate (4)
Instrucțiuni și mijloace auxiliare (3)
Imagini ale articolului (3)
Date 3D materiale de descărcat (2)
Variante
Tip
Lungime
Lăţimea
Înălţime
Menținerea în funcțiune
Secţiune utilă
diametrul sârmei
Nr. articol
GRM 55 50 A4
3000
50
55
da
16
3,9
6001087
GRM 55 100 A4
3000
100
55
da
40
3,9
6001088
GRM 55 150 A4
3000
150
55
da
63
3,9
6001090
Lăţimea
Secţiune utilă
GRM 55 50 A4
Nr. articol
6001087
Lungime
3000
Lăţimea
50
Înălţime
55
Menținerea în funcțiune
da
Secţiune utilă
16
diametrul sârmei
3,9
GRM 55 100 A4
Nr. articol
6001088
Lungime
3000
Lăţimea
100
Înălţime
55
Menținerea în funcțiune
da
Secţiune utilă
40
diametrul sârmei
3,9
GRM 55 150 A4
Nr. articol
6001090
Lungime
3000
Lăţimea
150
Înălţime
55
Menținerea în funcțiune
da
Secţiune utilă
63
diametrul sârmei
3,9
