Jgheab din sârmă GR-Magic® 55 cu perete de separaţie
Tip GRM-T 55 200 G
Nr. articol 6006455
EAN 4012196151219
Nr. articol / Tip
6006455 / GRM-T 55 200 G
Lungime
3000 mm
Lăţimea
200 mm
Înălţime
55 mm
Menținerea în funcțiune
nu
Secţiune utilă
87 cm²
diametrul sârmei
3,9 mm
Cea mai mică unitate de vânzare: 3 m
3m
m
Descriere

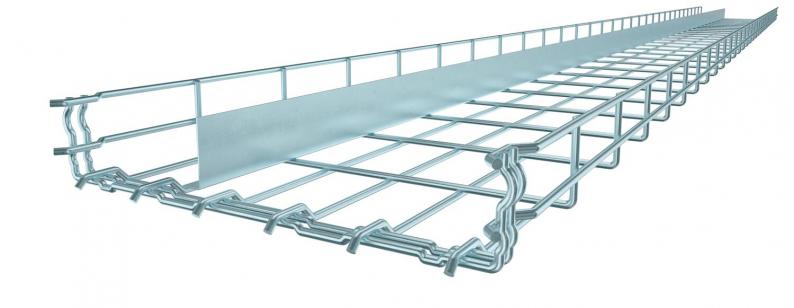

Jgheab din sârmă cu înălţimea de 55 mm, cu legătură profilată şi perete de separaţie sudat.
Atenuare magnetică datorată ecranării fără capac 15 dB, cu capac 25 dB.
Atenuare magnetică datorată ecranării fără capac 15 dB, cu capac 25 dB.
Jgheaburile din sârmă nu necesită piese de îmbinare; ele se cuplează direct. Dimensiunile ochiurilor sunt de 50 x 100 mm.
Date tehnice

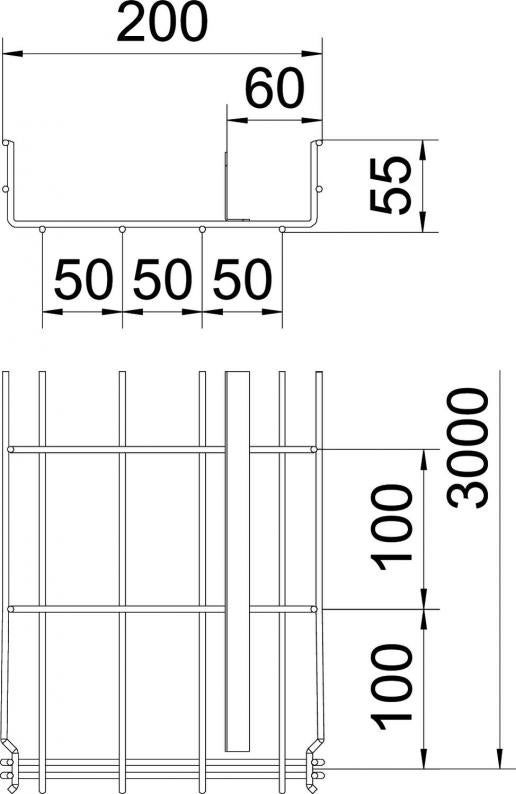

Dimensiuni
| Lungime | 3000 mm |
|---|---|
| Lăţimea | 200 mm |
| Înălţime | 55 mm |
| Dimensiune A | 59,5 mm |
| Dimensiune B | 200 mm |
| Dimensiunea H | 58 mm |
Date tehnice
| Menținerea în funcțiune | nu |
|---|---|
| Execuţie legătură | piesă de legătură integrată |
| Variantă pentru încărcări mari | nu |
| Secţiune utilă | 87 cm² |
| Oțel inoxidabil, băițuit | nu |
| Secţiune utilă | 8700 mm² |
| Perete despărțitor integrat | una |
| Conector fără șuruburi | da |
| Formă profil | în formă U |
| Conform ROHS | da |
| diametrul sârmei | 3,9 mm |
| Dimensiune | 55x200x3000 |
| Suprafaţă | zincat galvanic |
| Material | Oţel |
| Culoare | zinc |
| Tip test de încărcare conform IEC 61537 | Tip II |
| Tip de conector pentru sistemul de susținere a cablurilor | Fixare prin clipsare |
| Serie produs | Seria GRM |
Încărcare
| Distanţa dintre reazeme 1,0 m | 1 kN/m |
|---|---|
| Distanţa dintre reazeme 1,5m | 0,6 kN/m |
| Distanţa dintre reazeme 2,0m | 0,25 kN/m |
Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
Lăţime între reazeme în m
Săgeată lonjeron, în mm la kN/m admişi
Schema de încărcare la procedeul de efectuare a probelor
Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm
Curba săgeţii lonjeronului în funcţie de distanţa între reazeme
Date de mediu
| Amprenta CO2 (GWP) de la leagăn la poartă | 2,6733 kg CO2e / 1 Metru |
|---|---|
| CO₂ Footprint (GWP) | 2,6733 kg CO₂e |
| Data determinării valorii CO2 | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Metru |
| Declared Unit Quantity | 1 |
Accesorii
Accesorii pentru sistem
Accesorii pentru montaj
Articol
Tip
Nr. articol
Cantitate
Nr. articol 6001846
Capac jgheab sârmă, blocabil FSTip
DGRR 200 FS
Cea mai mică unitate de vânzare: 3 m
3m
m
Nr. articol 6016715
Legătură de colţ GTip
GEV 36 G
Cea mai mică unitate de vânzare: 20 Bucată
20Bucată
Bucată
