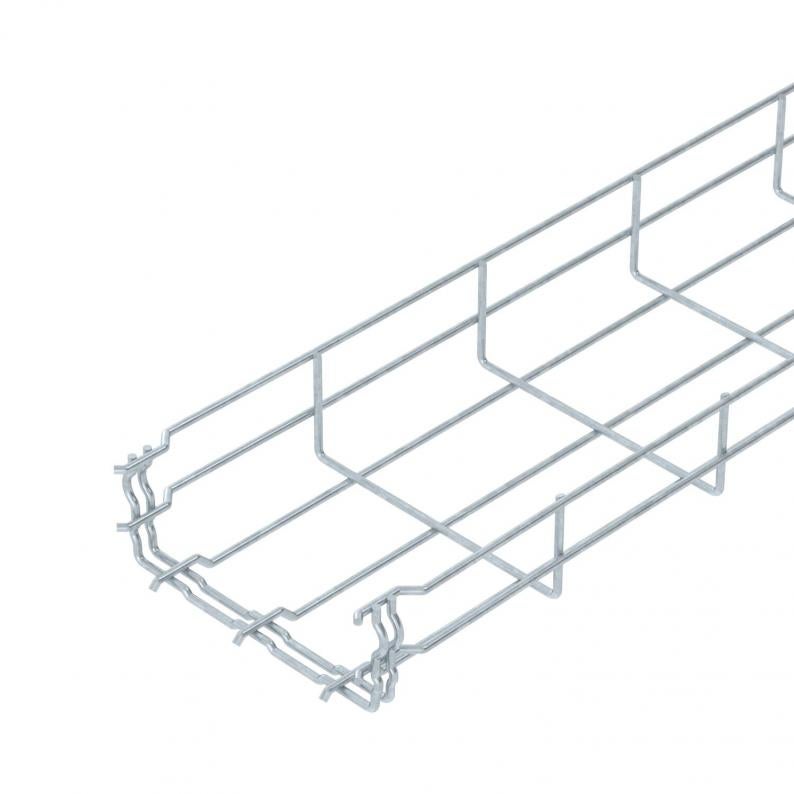

Jgheab din sârmă GR-Magic® 55 FT

Jgheab din sârmă GR-Magic® 55 FT

Tip GRM 55 150 FT
Nr. articol 6001418
EAN 4012196078912
Afișați toate variantele
Nr. articol / Tip
Lungime
Lăţimea
Înălţime
Menținerea în funcțiune
Secţiune utilă
diametrul sârmei

Cea mai mică unitate de vânzare: 3 m

m

Descriere

Jgheab din sârmă cu piesă de legătură profilată, cu înălţimea de 55 mm.
Atenuare magnetică datorată ecranării fără capac 15 dB, cu capac 25 dB. Puteti găsi informatii detaliate cu privire la clasificarea UL în certificarea respectivă.



Jgheaburile din sârmă nu necesită piese de îmbinare; ele se cuplează direct. Lăţimea ochiurilor este de 50 x 100 mm (excepţie GRM 55/50 = 20 x 100 mm).

  • Asociaţia întreprinderilor de electrotehnică, electronică, tehnică informaţională, asociaţie înregistrată, Germania
  • Underwriters Laboratories Inc., USA
  • Underwriters Laboratories Inc., USA
  • RINA 1861, Ship Classification, Certification and Services
  • Communautés Européennes, Declaraţia de conformitate a Comunităţii Europene conform directivelor Comunităţii Europenedie ungemuffte Seite
  • Clasa de menţinere în funcţiune E30
  • Clasa de menţinere în funcţiune E60
  • Clasa de menţinere în funcţiune E90
  • Environmental Product Declaration (EPD)
  • CO₂ footprint (PCF)

Date tehnice

Dimensiuni

Lungime3000 mm
Lăţimea150 mm
Înălţime55 mm
Dimensiune B150 mm
Dimensiunea H58 mm

Date tehnice

Menținerea în funcțiuneda
Execuţie legăturăpiesă de legătură integrată
Variantă pentru încărcări marinu
Secţiune utilă63 cm²
Oțel inoxidabil, băițuitnu
Secţiune utilă6300 mm²
Perete despărțitor integratfără
Conector fără șuruburida
Formă profilîn formă U
Conform ROHSda
diametrul sârmei3,9 mm
Dimensiune55x150x3000
Suprafaţă= zincat prin imersie
MaterialOţel
Culoarezinc
Protecţie contra incendiuluiMenținere în funcțiune construcție portantă specifică cablurilor
Tip test de încărcare conform IEC 61537Tip II
Tip de conector pentru sistemul de susținere a cablurilorFixare prin clipsare
Serie produsSeria GRM

Încărcare

Distanţa dintre reazeme 1,0 m0,35 kN/m
Distanţa dintre reazeme 1,5m0,2 kN/m
Distanţa dintre reazeme 2,0m0,1 kN/m
Distanţa dintre reazeme 2,5m0,1 kN/m
Diagramă încărcare jgheab din sârmă GR-Magic tip GRM 55

Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om

Lăţime între reazeme în m

Săgeată lonjeron, în mm la kN/m admişi

Schema de încărcare la procedeul de efectuare a probelor

Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm

Curba săgeţii lonjeronului în funcţie de distanţa între reazeme

Date de mediu

Amprenta CO2 (GWP) de la leagăn la poartă1,8559 kg CO2e / 1 Metru
CO₂ Footprint (GWP)1,8559 kg CO₂e
Data determinării valorii CO22025-05-14T00:00:00.000+0200
Declared UnitMetru
Declared Unit Quantity1
EPD Verifiedda
Data de expirare EPD10.07.2029
Număr declarație EPDEPD-KTO-17.0
Standard EPD/standard LCA (norme)DIN EN ISO 14025,EN 15804 + A2

Accesorii

Accesorii pentru montaj
Accesorii pentru sistem
Tip
KS GR A2

Cea mai mică unitate de vânzare: 30 Bucată

Bucată

Nr. articol 6062321

Perete de separaţie 45 DD
Tip
TSG 45 DD

Cea mai mică unitate de vânzare: 3 m

m

Tip
KAB GR FT

Cea mai mică unitate de vânzare: 10 Bucată

Bucată

Descărcări

0 selectat

Specificații (1)
Cataloage și broșuri (7)
Declarații (4)
Certificate (6)
Instrucțiuni și mijloace auxiliare (3)
Imagini ale articolului (3)
Date 3D materiale de descărcat (2)

Variante

Lăţimea
Menținerea în funcțiune
Secţiune utilă
diametrul sârmei
GRM 55 50 FT
Nr. articol
6001415
Lungime
3000
Lăţimea
50
Înălţime
55
Menținerea în funcțiune
da
Secţiune utilă
16
diametrul sârmei
3,9
GRM 55 100 FT
Nr. articol
6001416
Lungime
3000
Lăţimea
100
Înălţime
55
Menținerea în funcțiune
da
Secţiune utilă
40
diametrul sârmei
3,9
GRM 55 150 FT
Nr. articol
6001418
Lungime
3000
Lăţimea
150
Înălţime
55
Menținerea în funcțiune
da
Secţiune utilă
63
diametrul sârmei
3,9
GRM 55 200 FT
Nr. articol
6001420
Lungime
3000
Lăţimea
200
Înălţime
55
Menținerea în funcțiune
da
Secţiune utilă
87
diametrul sârmei
3,9
GRM 55 200 4.8FT
Nr. articol
6001421
Lungime
3000
Lăţimea
200
Înălţime
55
Menținerea în funcțiune
da
Secţiune utilă
87
diametrul sârmei
4,8
GRM 55 300 FT
Nr. articol
6001424
Lungime
3000
Lăţimea
300
Înălţime
55
Menținerea în funcțiune
da
Secţiune utilă
129
diametrul sârmei
4,8
GRM 55 400 FT
Nr. articol
6001428
Lungime
3000
Lăţimea
400
Înălţime
55
Menținerea în funcțiune
da
Secţiune utilă
175
diametrul sârmei
4,8
GRM 55 500 FT
Nr. articol
6001432
Lungime
3000
Lăţimea
500
Înălţime
55
Menținerea în funcțiune
nu
Secţiune utilă
220
diametrul sârmei
4,8
GRM 55 600 FT
Nr. articol
6001436
Lungime
3000
Lăţimea
600
Înălţime
55
Menținerea în funcțiune
nu
Secţiune utilă
265
diametrul sârmei
4,8
