Jgheab din sârmă pentru încărcări grele SGR 105 FT
Tip SGR 105 150 FT
Nr. articol 6003175
EAN 4012196397716
Nr. articol / Tip
6003175 / SGR 105 150 FT
Lungime
3000 mm
Lăţimea
150 mm
Înălţime
105 mm
Menținerea în funcțiune
nu
Secţiune utilă
130 cm²
diametrul sârmei
6 mm
Cea mai mică unitate de vânzare: 3 m
3m
m
Descriere

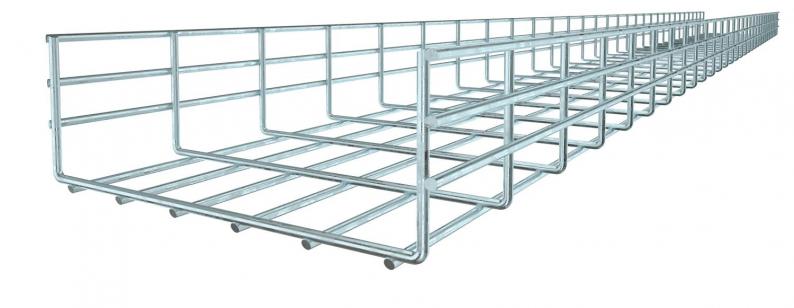

Jgheab din sârmă sudată în puncte cu înălţimea de 105 mm.
Atenuare magnetică datorată ecranării fără capac 15 dB, cu capac 25 dB.
Atenuare magnetică datorată ecranării fără capac 15 dB, cu capac 25 dB.

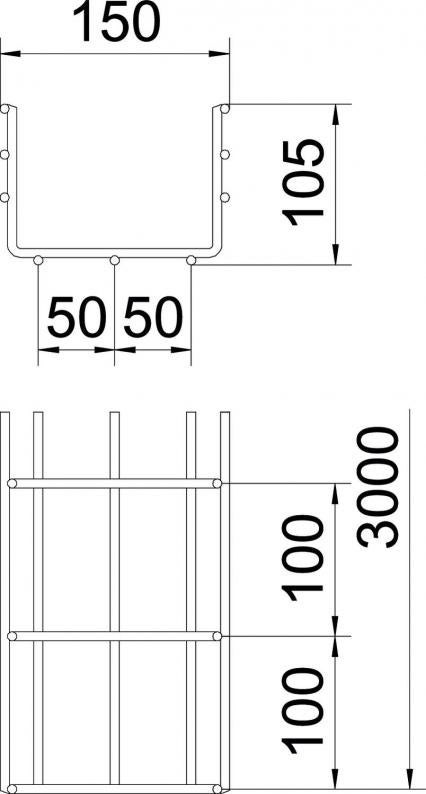

Dimensiunile ochiurilor sunt de 50 x 100 mm.
Date tehnice
Dimensiuni
| Lungime | 3000 mm |
|---|---|
| Lăţimea | 150 mm |
| Înălţime | 105 mm |
| Dimensiune B | 150 mm |
Date tehnice
| Menținerea în funcțiune | nu |
|---|---|
| Execuţie legătură | fără piesă de legătură |
| Variantă pentru încărcări mari | nu |
| Secţiune utilă | 130 cm² |
| Oțel inoxidabil, băițuit | nu |
| Secţiune utilă | 13000 mm² |
| Formă profil | în formă U |
| Conform ROHS | da |
| diametrul sârmei | 6 mm |
| Dimensiune | 105x150x3000 |
| Suprafaţă | = zincat prin imersie |
| Material | Oţel |
| Culoare | zinc |
| Tip test de încărcare conform IEC 61537 | Tip II |
| Tip de conector pentru sistemul de susținere a cablurilor | înșurubat |
Încărcare
| Distanţa dintre reazeme 1,0 m | 3,1 kN/m |
|---|---|
| Distanţa dintre reazeme 1,5m | 1,75 kN/m |
| Distanţa dintre reazeme 2,0m | 1,15 kN/m |
| Distanţa dintre reazeme 2,5m | 0,79 kN/m |
| Distanţa dintre reazeme 3,0m | 0,6 kN/m |
| Distanţa dintre reazeme 3,5m | 0,5 kN/m |
| Distanţa dintre reazeme 4,0m | 0,4 kN/m |
Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
Lăţime între reazeme în m
Săgeată lonjeron, în mm la kN/m admişi
Schema de încărcare la procedeul de efectuare a probelor
Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm
Curba săgeţii lonjeronului în funcţie de distanţa între reazeme
Date de mediu
| Amprenta CO2 (GWP) de la leagăn la poartă | 5,5494 kg CO2e / 1 Metru |
|---|---|
| CO₂ Footprint (GWP) | 5,5494 kg CO₂e |
| Data determinării valorii CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metru |
| Declared Unit Quantity | 1 |
| EPD Verified | da |
|---|---|
| Data de expirare EPD | 10.07.2029 |
| Număr declarație EPD | EPD-KTO-17.0 |
| Standard EPD/standard LCA (norme) | DIN EN ISO 14025,EN 15804 + A2 |
Accesorii
Accesorii pentru montaj
Accesorii pentru sistem
Articol
Tip
Nr. articol
Cantitate
DKU A2
6065600
Cea mai mică unitate de vânzare: 20 Bucată
20Bucată
Bucată
Nr. articol 6003758
Dopuri de protecţieTip
SGR KS OR
Cea mai mică unitate de vânzare: 500 Bucată
500Bucată
Bucată
Nr. articol 6065600
Clemă pentru capac, universală, A2Tip
DKU A2
Cea mai mică unitate de vânzare: 20 Bucată
20Bucată
Bucată
