Jgheab din sârmă pentru încărcări grele SGR 55 FT
Tip SGR 55 100 FT
Nr. articol 6000122
EAN 4012196397655
Nr. articol / Tip
6000122 / SGR 55 100 FT
Lungime
3000 mm
Lăţimea
100 mm
Înălţime
55 mm
Secţiune utilă
40 cm²
diametrul sârmei
6 mm
Cea mai mică unitate de vânzare: 3 m
3m
m
Descriere

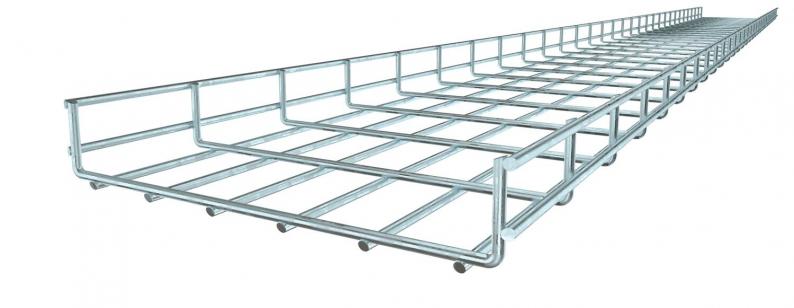

Jgheab din sârmă sudat în puncte cu înălţimea de 55 mm
Atenuare magnetică datorată ecranării fără capac 15 dB, cu capac 25 dB.
Atenuare magnetică datorată ecranării fără capac 15 dB, cu capac 25 dB.
Dimensiunile ochiurilor sunt de 50 x 100 mm.

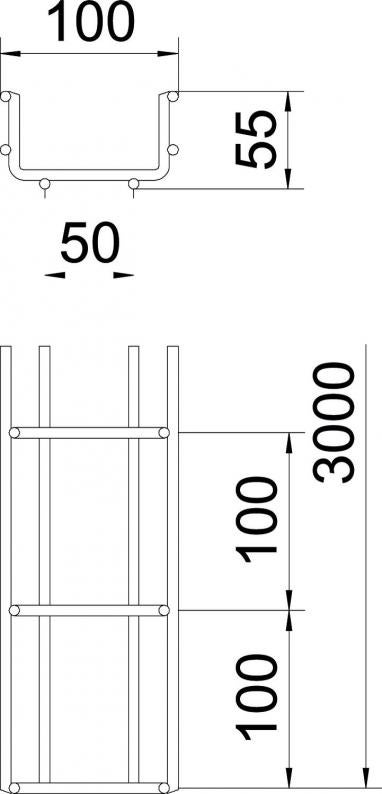

Date tehnice
Dimensiuni
| Lungime | 3000 mm |
|---|---|
| Lăţimea | 100 mm |
| Înălţime | 55 mm |
| Dimensiune B | 100 mm |
Date tehnice
| Execuţie legătură | fără piesă de legătură |
|---|---|
| Secţiune utilă | 40 cm² |
| Secţiune utilă | 4000 mm² |
| Formă profil | în formă U |
| Conform ROHS | da |
| diametrul sârmei | 6 mm |
| Dimensiune | 55x100x3000 |
| Suprafaţă | = zincat prin imersie |
| Material | Oţel |
| Culoare | zinc |
| Tip test de încărcare conform IEC 61537 | Tip II |
| Tip de conector pentru sistemul de susținere a cablurilor | înșurubat |
Încărcare
| Distanţa dintre reazeme 1,0 m | 2 kN/m |
|---|---|
| Distanţa dintre reazeme 1,5m | 1,15 kN/m |
| Distanţa dintre reazeme 2,0m | 0,75 kN/m |
| Distanţa dintre reazeme 2,5m | 0,5 kN/m |
| Distanţa dintre reazeme 3,0m | 0,4 kN/m |
Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
Lăţime între reazeme în m
Săgeată lonjeron, în mm la kN/m admişi
Schema de încărcare la procedeul de efectuare a probelor
Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm
Curba săgeţii lonjeronului în funcţie de distanţa între reazeme
Date de mediu
| Amprenta CO2 (GWP) de la leagăn la poartă | 3,6183 kg CO2e / 1 Metru |
|---|---|
| CO₂ Footprint (GWP) | 3,6183 kg CO₂e |
| Data determinării valorii CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metru |
| Declared Unit Quantity | 1 |
| EPD Verified | da |
|---|---|
| Data de expirare EPD | 10.07.2029 |
| Număr declarație EPD | EPD-KTO-17.0 |
| Standard EPD/standard LCA (norme) | DIN EN ISO 14025,EN 15804 + A2 |
Accesorii
Accesorii pentru montaj
Accesorii pentru sistem
Articol
Tip
Nr. articol
Cantitate
DKU A2
6065600
Cea mai mică unitate de vânzare: 20 Bucată
20Bucată
Bucată
Nr. articol 6003758
Dopuri de protecţieTip
SGR KS OR
Cea mai mică unitate de vânzare: 500 Bucată
500Bucată
Bucată
Nr. articol 6065600
Clemă pentru capac, universală, A2Tip
DKU A2
Cea mai mică unitate de vânzare: 20 Bucată
20Bucată
Bucată
Descărcări
0 selectat
Specificații (1)
Cataloage și broșuri (3)
Declarații (4)
Certificate (1)
Instrucțiuni și mijloace auxiliare (2)
Imagini ale articolului (3)
Date 3D materiale de descărcat (1)
