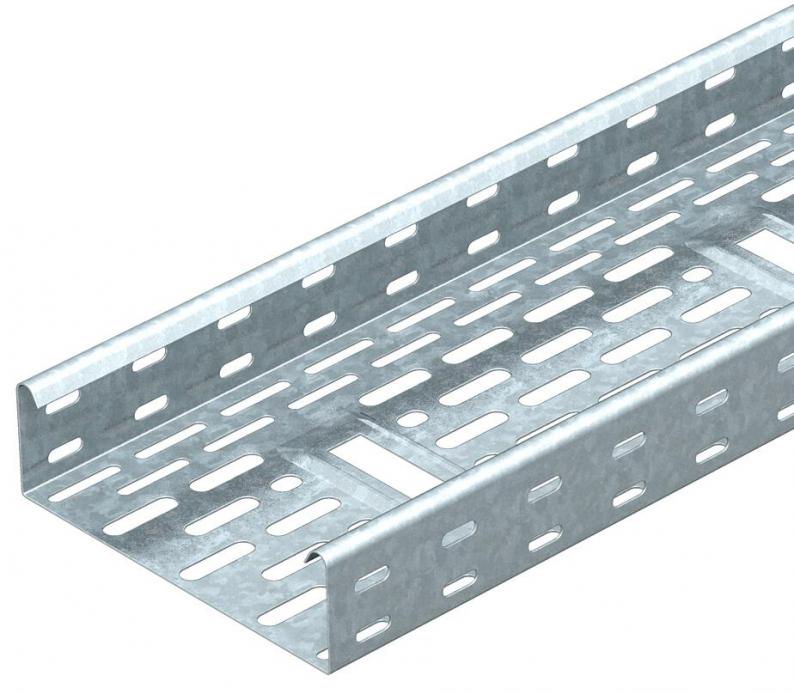

Jgheab metalic tip DKS
Cea mai mică unitate de vânzare: 3 m
m
Descriere
Atenuare magnetică datorată ecranării fără capac 20 dB, cu capac 50 dB.
Sistemul de jgheaburi perforate pentru cabluri conform directivei VdS 2092 cu 30% perforaţii pentru montarea sub instalaţii de sprinklere.
Trecerea prin bază se face pornind de la lăţimea de 200 mm
Piesele de legătură se comandă separat.
Date tehnice

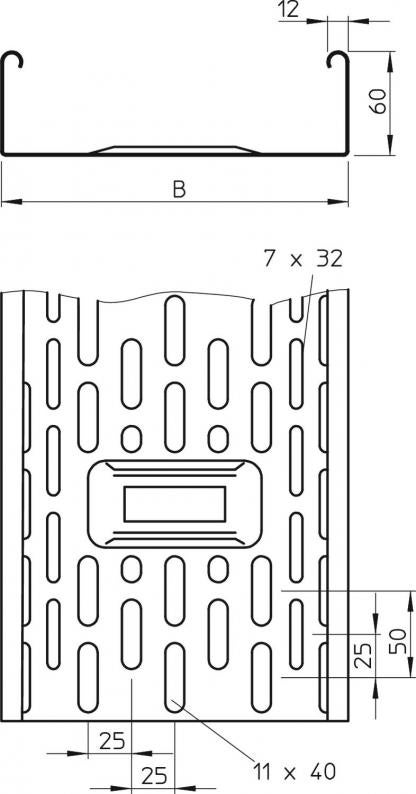

Dimensiuni
| Lungime | 3000 mm |
|---|---|
| Lăţimea | 300 mm |
| Înălţime | 60 mm |
| Dimensiune B | 300 mm |
Date tehnice
| Menținerea în funcțiune | nu |
|---|---|
| Perforaţie laterală | da |
| Execuţie legătură | fără piesă de legătură |
| Variantă pentru încărcări mari | nu |
| Secţiune utilă | 178 cm² |
| Oțel inoxidabil, băițuit | nu |
| Grosimea tablei | 1 mm |
| Perforație de montaj în bază | da |
| Desenul găurii NATO | nu |
| Secţiune utilă | 17800 mm² |
| Cu capac | nu |
| Dimensiune | 60 x 300 |
| Conform ROHS | da |
| Perforația bazei | 1 |
| Dimensiune | 60x300x3000 |
| Suprafaţă | = zincat prin imersie |
| Material | Oţel |
| Culoare | zinc |
| Utilizare instalație de pulverizare | da |
| Tip test de încărcare conform IEC 61537 | Tip II |
| Tip de conector pentru sistemul de susținere a cablurilor | înșurubat |
| Serie produs | Seria DKS |
Încărcare
| Distanţa dintre reazeme 1,5m | 1,75 kN/m |
|---|---|
| Distanţa dintre reazeme 2,0m | 0,95 kN/m |
| Distanţa dintre reazeme 2,5m | 0,5 kN/m |
| Distanţa dintre reazeme 3,0m | 0,4 kN/m |
Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
Lăţime între reazeme în m
Săgeată lonjeron, în mm la kN/m admişi
Schema de încărcare la procedeul de efectuare a probelor
Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm
Curba săgeţii lonjeronului în funcţie de distanţa între reazeme
Date de mediu
| Amprenta CO2 (GWP) de la leagăn la poartă | 7,8223 kg CO2e / 1 Metru |
|---|---|
| CO₂ Footprint (GWP) | 7,8223 kg CO₂e |
| Data determinării valorii CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metru |
| Declared Unit Quantity | 1 |
| EPD Verified | da |
|---|---|
| Data de expirare EPD | 10.07.2029 |
| Număr declarație EPD | EPD-KTO-17.0 |
| Standard EPD/standard LCA (norme) | DIN EN ISO 14025,EN 15804 + A2 |
Accesorii
Nr. articol 6067603
Legătură longitudinală FTCea mai mică unitate de vânzare: 10 Bucată
Bucată
Nr. articol 7070318
Eclisă de îmbinare DDCea mai mică unitate de vânzare: 20 Bucată
Bucată
