Jgheab metalic tip MKS 35 FS
Tip MKS 330 FS
Nr. articol 6053637
EAN 4012196059591
Nr. articol / Tip
Lungime
Lăţimea
Grosimea tablei
Cea mai mică unitate de vânzare: 3 m
3m
m
Descriere
MKS 35 = Sistem de jgheaburi pentru cablu de încărcări medii cu înălţimea laturilor de 35 mm.
Atenuare magnetică datorată ecranării fără capac 20 dB, cu capac 50 dB.
Atenuare magnetică datorată ecranării fără capac 20 dB, cu capac 50 dB.
Date tehnice

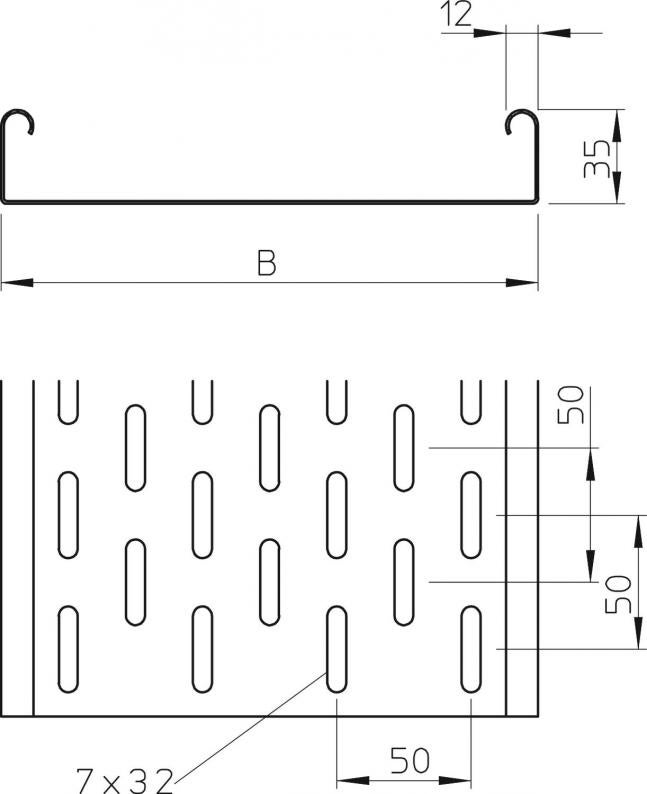

Dimensiuni
| Lungime | 3000 mm |
|---|---|
| Lăţimea | 300 mm |
| Înălţime | 35 mm |
| Dimensiune B | 300 mm |
Date tehnice
| Menținerea în funcțiune | nu |
|---|---|
| Perforaţie laterală | da |
| Variantă pentru încărcări mari | nu |
| Secţiune utilă | 103 cm² |
| Oțel inoxidabil, băițuit | nu |
| Grosimea tablei | 1 mm |
| Perforație de montaj în bază | da |
| Secţiune utilă | 10300 mm² |
| Cu capac | nu |
| Dimensiune | 35 x 300 |
| Conform ROHS | da |
| Dimensiune | 35x300x3000 |
| Suprafaţă | zincat în bandă |
| Material | Oţel |
| Culoare | zinc |
| Tip test de încărcare conform IEC 61537 | Tip II |
| Tip de conector pentru sistemul de susținere a cablurilor | înșurubat |
| Serie produs | Seria MKS |
Încărcare
| Distanţa dintre reazeme 1,0 m | 1,1 kN/m |
|---|---|
| Distanţa dintre reazeme 1,5m | 0,5 kN/m |
| Distanţa dintre reazeme 2,0m | 0,3 kN/m |
| Distanţa dintre reazeme 2,5m | 0,3 kN/m |
| Distanţa dintre reazeme 3,0m | 0,2 kN/m |
Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
Lăţime între reazeme în m
Săgeată lonjeron, în mm la kN/m admişi
Schema de încărcare la procedeul de efectuare a probelor
Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm
Curba săgeţii lonjeronului în funcţie de distanţa între reazeme
Date de mediu
| Amprenta CO2 (GWP) de la leagăn la poartă | 7,1067 kg CO2e / 1 Metru |
|---|---|
| CO₂ Footprint (GWP) | 7,1067 kg CO₂e |
| Data determinării valorii CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metru |
| Declared Unit Quantity | 1 |
| EPD Verified | da |
|---|---|
| Data de expirare EPD | 10.07.2029 |
| Număr declarație EPD | EPD-KTO-17.0 |
| Standard EPD/standard LCA (norme) | DIN EN ISO 14025,EN 15804 + A2 |
Accesorii
Accesorii pentru sistem
Articol
Tip
Nr. articol
Cantitate
Nr. articol 6067085
Legătură longitudinală FSTip
RLVK 35 FS
Cea mai mică unitate de vânzare: 10 Bucată
10Bucată
Bucată
Nr. articol 7070217
Eclisă de îmbinare FSTip
SSLB 300 FS
Cea mai mică unitate de vânzare: 20 Bucată
20Bucată
Bucată
Nr. articol 6036504
Cot 90° 35 FSTip
RB 90 330 FS
Cea mai mică unitate de vânzare: 1 Bucată
1Bucată
Bucată
Descărcări
0 selectat
Specificații (1)
Declarații (5)
Certificate (1)
Instrucțiuni și mijloace auxiliare (3)
Imagini ale articolului (3)
Date 3D materiale de descărcat (1)
Variante
Tip
Lungime
Lăţimea
Menținerea în funcțiune
Grosimea tablei
Suprafaţă
Material
Nr. articol
MKS 310 FS
3000
100
nu
1
zincat în bandă
Oţel
6053548
MKS 320 FS
3000
200
nu
1
zincat în bandă
Oţel
6053599
MKS 330 FS
3000
300
nu
1
zincat în bandă
Oţel
6053637
Lăţimea
MKS 310 FS
Nr. articol
6053548
Lungime
3000
Lăţimea
100
Menținerea în funcțiune
nu
Grosimea tablei
1
Suprafaţă
zincat în bandă
Material
Oţel
MKS 320 FS
Nr. articol
6053599
Lungime
3000
Lăţimea
200
Menținerea în funcțiune
nu
Grosimea tablei
1
Suprafaţă
zincat în bandă
Material
Oţel
MKS 330 FS
Nr. articol
6053637
Lungime
3000
Lăţimea
300
Menținerea în funcțiune
nu
Grosimea tablei
1
Suprafaţă
zincat în bandă
Material
Oţel
