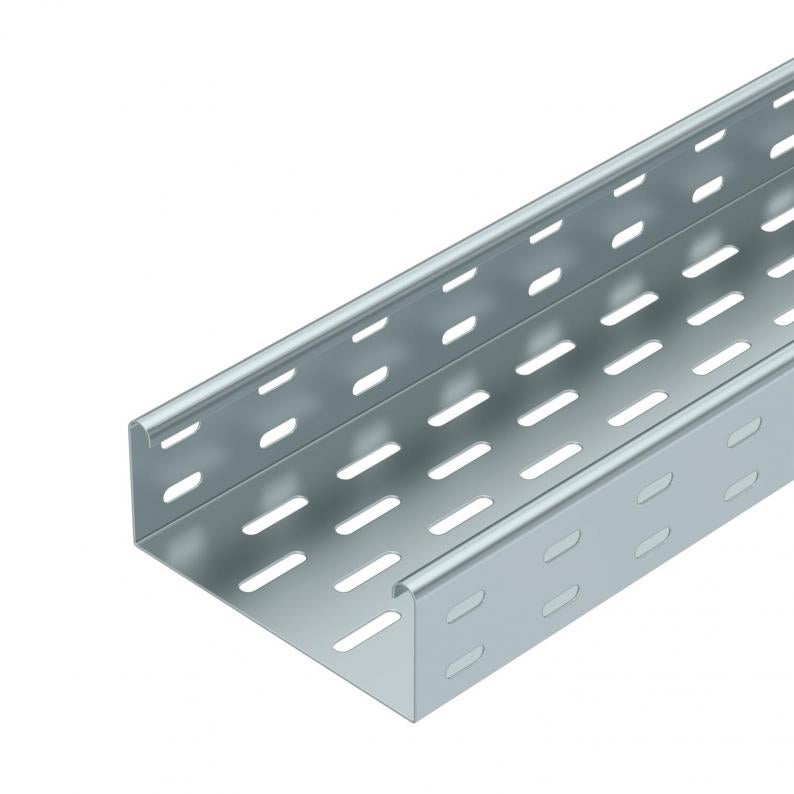

Jgheab metalic tip MKS 60 FS

Jgheab metalic tip MKS 60 FS

Tip MKS 615 FS
Nr. articol 6055141
EAN 4012196387731
Afișați toate variantele
Nr. articol / Tip
Lungime
Lăţimea
Grosimea tablei

Cea mai mică unitate de vânzare: 3 m

m

Descriere

MKS 60 = Sistem de jgheaburi pentru cablu de încărcări medii cu înălţimea laturilor de 60 mm.
Atenuare magnetică datorată ecranării fără capac 20 dB, cu capac 50 dB.
  • Underwriters Laboratories Inc., USA & Canada
  • Communautés Européennes, Declaraţia de conformitate a Comunităţii Europene conform directivelor Comunităţii Europenedie ungemuffte Seite
  • UKCA Declarație de conformitate
  • Environmental Product Declaration (EPD)
  • CO₂ footprint (PCF)

Date tehnice

Dimensiuni

Lungime3000 mm
Lăţimea150 mm
Înălţime60 mm
Dimensiune B150 mm
Dimensiune W150 mm

Date tehnice

Menținerea în funcțiunenu
Perforaţie lateralăda
Execuţie legăturăfără piesă de legătură
Variantă pentru încărcări marinu
Secţiune utilă88 cm²
Oțel inoxidabil, băițuitnu
Grosimea tablei1 mm
Perforație de montaj în bazăda
Desenul găurii NATOnu
Secţiune utilă8800 mm²
Cu capacnu
Dimensiune60 x 150
Conform ROHSda
Dimensiune60x150x3000
Suprafaţăzincat în bandă
MaterialOţel
Culoarezinc
Tip test de încărcare conform IEC 61537Tip II
Tip de conector pentru sistemul de susținere a cablurilorînșurubat
Serie produsSeria MKS

Încărcare

Distanţa dintre reazeme 1,5m1,5 kN/m
Distanţa dintre reazeme 1,75m1,25 kN/m
Distanţa dintre reazeme 2,0m1 kN/m
Distanţa dintre reazeme 2,5m0,5 kN/m
Diagramă încărcare jgheab din tablă tip MKS 60

Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om

Lăţime între reazeme în m

Săgeată lonjeron, în mm la kN/m admişi

Schema de încărcare la procedeul de efectuare a probelor

Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm

Curba săgeţii lonjeronului în funcţie de distanţa între reazeme

Date de mediu

Amprenta CO2 (GWP) de la leagăn la poartă5,3712 kg CO2e / 1 Metru
CO₂ Footprint (GWP)5,3712 kg CO₂e
Data determinării valorii CO22025-05-14T00:00:00.000+0200
Declared UnitMetru
Declared Unit Quantity1
EPD Verifiedda
Data de expirare EPD10.07.2029
Număr declarație EPDEPD-KTO-17.0
Standard EPD/standard LCA (norme)DIN EN ISO 14025,EN 15804 + A2

Accesorii

Accesorii pentru sistem

Nr. articol 6067093

Legătură longitudinală FS
Tip
RLVK 60 FS

Cea mai mică unitate de vânzare: 10 Bucată

Bucată

Nr. articol 7070209

Eclisă de îmbinare FS
Tip
SSLB 150 FS

Cea mai mică unitate de vânzare: 20 Bucată

Bucată

Nr. articol 6036102

cot 45° FS 60
Tip
RB 45 615 FS

Cea mai mică unitate de vânzare: 1 Bucată

Bucată

Descărcări

0 selectat

Specificații (1)
Cataloage și broșuri (3)
Declarații (5)
Certificate (1)
Instrucțiuni și mijloace auxiliare (4)
Imagini ale articolului (3)
Date 3D materiale de descărcat (2)

Variante

Lăţimea
MKS 610 FS
Nr. articol
6055109
Lungime
3000
Lăţimea
100
Menținerea în funcțiune
nu
Grosimea tablei
1
Suprafaţă
zincat în bandă
Material
Oţel
MKS 615 FS
Nr. articol
6055141
Lungime
3000
Lăţimea
150
Menținerea în funcțiune
nu
Grosimea tablei
1
Suprafaţă
zincat în bandă
Material
Oţel
MKS 620 FS
Nr. articol
6055206
Lungime
3000
Lăţimea
200
Menținerea în funcțiune
nu
Grosimea tablei
1
Suprafaţă
zincat în bandă
Material
Oţel
MKS 630 FS
Nr. articol
6055303
Lungime
3000
Lăţimea
300
Menținerea în funcțiune
nu
Grosimea tablei
1
Suprafaţă
zincat în bandă
Material
Oţel
MKS 640 FS
Nr. articol
6055400
Lungime
3000
Lăţimea
400
Menținerea în funcțiune
nu
Grosimea tablei
1
Suprafaţă
zincat în bandă
Material
Oţel
MKS 650 FS
Nr. articol
6055508
Lungime
3000
Lăţimea
500
Menținerea în funcțiune
nu
Grosimea tablei
1
Suprafaţă
zincat în bandă
Material
Oţel
MKS 660 FS
Nr. articol
6055524
Lungime
3000
Lăţimea
600
Menținerea în funcțiune
nu
Grosimea tablei
1
Suprafaţă
zincat în bandă
Material
Oţel
