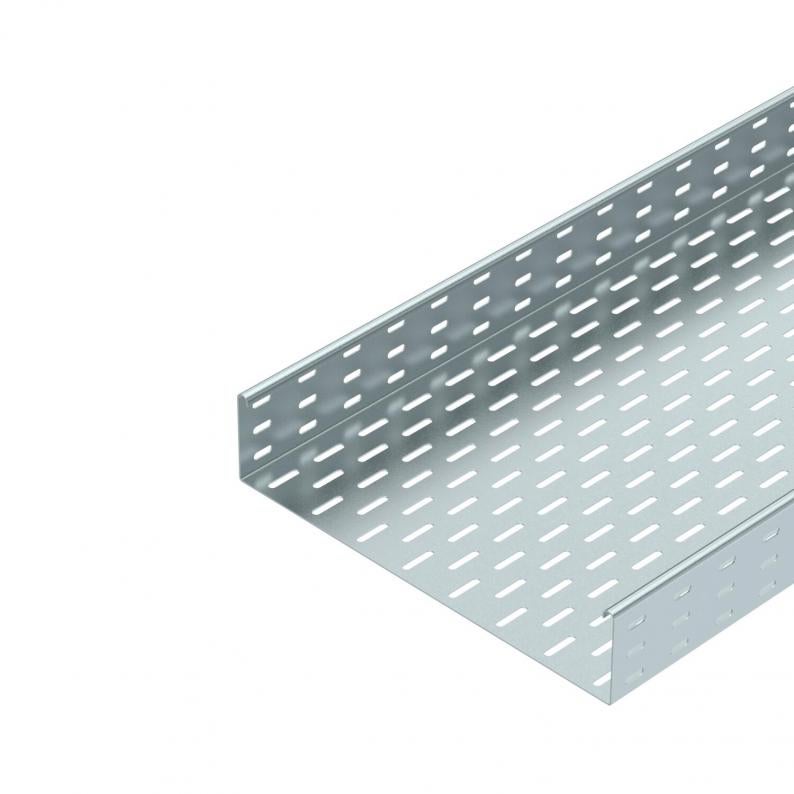

Jgheab metalic tip SKS 85 FS
Tip SKS 840 FS
Nr. articol 6058396
EAN 4012196061273
Nr. articol / Tip
Lungime
Lăţimea
Grosimea tablei
Cea mai mică unitate de vânzare: 3 m
3m
m
Descriere
SKS 85 = Sistem de jgheaburi metalice pentru încărcări mari (Schweres-Kabelrinnen-System) cu înălţimea laturii de 85 mm.
Atenuare magnetică datorată ecranării fără capac 20 dB, cu capac 50 dB.
Atenuare magnetică datorată ecranării fără capac 20 dB, cu capac 50 dB.
Date tehnice
Dimensiuni
| Lungime | 3000 mm |
|---|---|
| Lăţimea | 400 mm |
| Înălţime | 85 mm |
| Dimensiune B | 400 mm |
| Dimensiune W | 400 mm |
Date tehnice
| Menținerea în funcțiune | nu |
|---|---|
| Perforaţie laterală | da |
| Execuţie legătură | fără piesă de legătură |
| Variantă pentru încărcări mari | nu |
| Secţiune utilă | 338 cm² |
| Oțel inoxidabil, băițuit | nu |
| Grosimea tablei | 1,5 mm |
| Perforație de montaj în bază | da |
| Desenul găurii NATO | nu |
| Secţiune utilă | 33800 mm² |
| Cu capac | nu |
| Dimensiune | 85 x 400 |
| Conform ROHS | da |
| Dimensiune | 85x400x3000 |
| Suprafaţă | zincat în bandă |
| Material | Oţel |
| Culoare | zinc |
| Tip test de încărcare conform IEC 61537 | Tip II |
| Tip de conector pentru sistemul de susținere a cablurilor | înșurubat |
| Serie produs | Seria SKS |
Încărcare
| Distanţa dintre reazeme 1,5m | 2,8 kN/m |
|---|---|
| Distanţa dintre reazeme 2,0m | 2,25 kN/m |
| Distanţa dintre reazeme 2,5m | 1,5 kN/m |
| Distanţa dintre reazeme 3,0m | 0,75 kN/m |
Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
Lăţime între reazeme în m
Săgeată lonjeron, în mm la kN/m admişi
Schema de încărcare la procedeul de efectuare a probelor
Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm
Curba săgeţii lonjeronului în funcţie de distanţa între reazeme
Date de mediu
| Amprenta CO2 (GWP) de la leagăn la poartă | 16,1873 kg CO2e / 1 Metru |
|---|---|
| CO₂ Footprint (GWP) | 16,1873 kg CO₂e |
| Data determinării valorii CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metru |
| Declared Unit Quantity | 1 |
| EPD Verified | da |
|---|---|
| Data de expirare EPD | 10.07.2029 |
| Număr declarație EPD | EPD-KTO-17.0 |
| Standard EPD/standard LCA (norme) | DIN EN ISO 14025,EN 15804 + A2 |
Accesorii
Accesorii pentru sistem
Articol
Tip
Nr. articol
Cantitate
RLVL 85 FS
6067123
Cea mai mică unitate de vânzare: 10 Bucată
10Bucată
Bucată
Nr. articol 6067123
Legătură longitudinală şi unghiulară FSTip
RLVL 85 FS
Cea mai mică unitate de vânzare: 10 Bucată
10Bucată
Bucată
Nr. articol 7070221
Eclisă de îmbinare FSTip
SSLB 400 FS
Cea mai mică unitate de vânzare: 20 Bucată
20Bucată
Bucată
Nr. articol 6036706
Cot 90° 85 FSTip
RB 90 840 FS
Cea mai mică unitate de vânzare: 1 Bucată
1Bucată
Bucată
Descărcări
0 selectat
Specificații (1)
Declarații (5)
Certificate (1)
Instrucțiuni și mijloace auxiliare (3)
Imagini ale articolului (3)
Date 3D materiale de descărcat (2)
Variante
Tip
Lungime
Lăţimea
Menținerea în funcțiune
Grosimea tablei
Suprafaţă
Material
Nr. articol
SKS 810 FS
3000
100
nu
1,5
zincat în bandă
Oţel
6058108
SKS 820 FS
3000
200
nu
1,5
zincat în bandă
Oţel
6058205

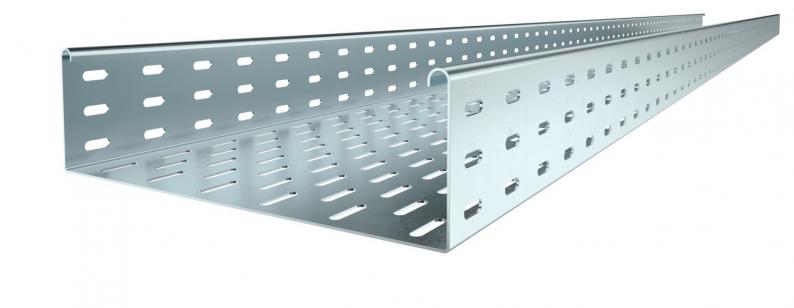

SKS 830 FS
3000
300
nu
1,5
zincat în bandă
Oţel
6058302
SKS 840 FS
3000
400
nu
1,5
zincat în bandă
Oţel
6058396
SKS 850 FS
3000
500
nu
1,5
zincat în bandă
Oţel
6058507
