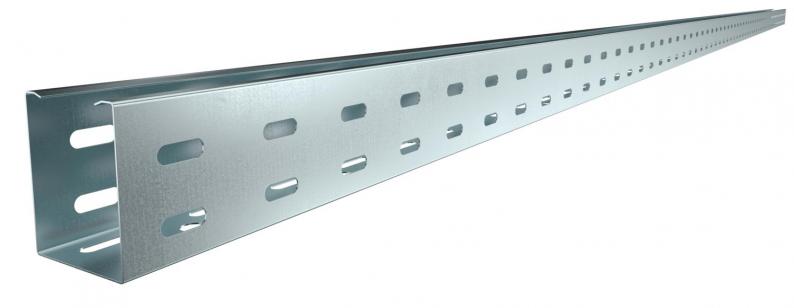

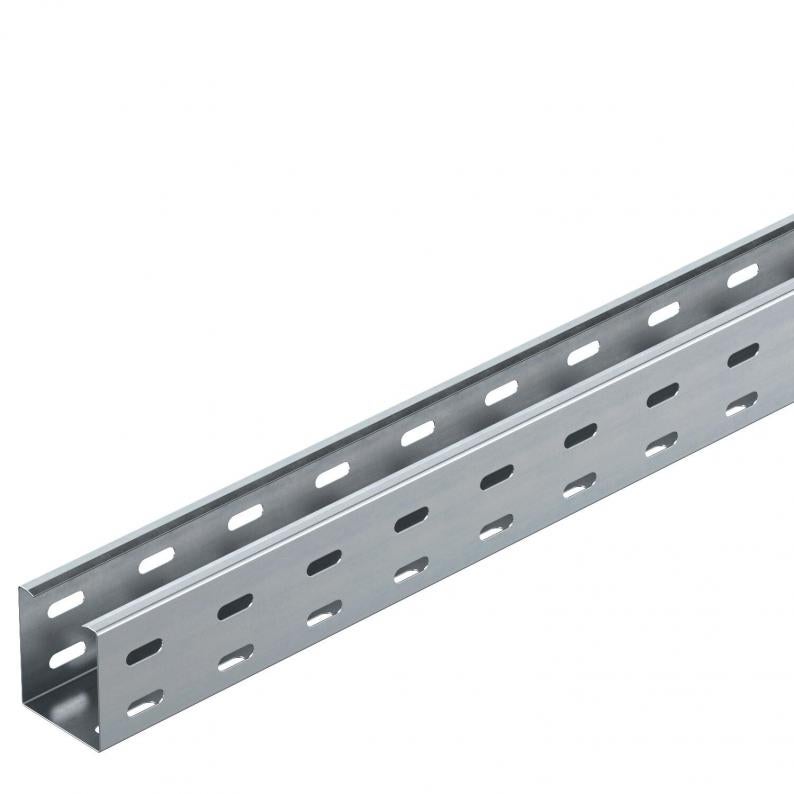

Jgheab pentru cablu RKS 60 FS perforat
Tip RKS 605 FS
Nr. articol 6047600
EAN 4012196662159
Nr. articol / Tip
6047600 / RKS 605 FS
Lungime
3000 mm
Lăţimea
50 mm
Menținerea în funcțiune
nu
Grosimea tablei
0,75 mm
Suprafaţă
zincat în bandă
Material
Oţel
Cea mai mică unitate de vânzare: 3 m
3m
m
Descriere
RKS 60 = Sistem raţional de jgheaburi metalice (Rationelles-Kabelrinnen-System) cu înălţimea laturilor de 60 mm (placa de bază fără bordură)
Capac cu blocare prin răsucire: Tip AZDMD 50.
Capac cu blocare prin răsucire: Tip AZDMD 50.

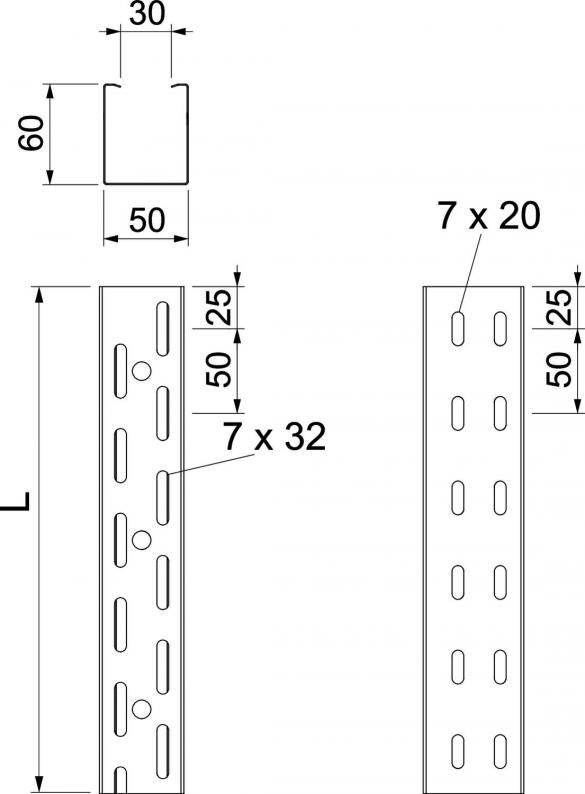

Jgheab pentru cabluri cu perforație continuă în partea de jos și lateral, precum și perforație centrală (Ø11 mm) în partea de jos pentru fixări suplimentare.
Date tehnice
Dimensiuni
| Lungime | 3000 mm |
|---|---|
| Lăţimea | 50 mm |
| Înălţime | 60 mm |
| Dimensiune L | 3000 mm |
Date tehnice
| Menținerea în funcțiune | nu |
|---|---|
| Perforaţie laterală | da |
| Execuţie legătură | fără piesă de legătură |
| Variantă pentru încărcări mari | nu |
| Secţiune utilă | 30 cm² |
| Oțel inoxidabil, băițuit | nu |
| Grosimea tablei | 0,75 mm |
| Perforație de montaj în bază | da |
| Desenul găurii NATO | nu |
| Secţiune utilă | 3000 mm² |
| Cu capac | nu |
| Dimensiune | 60x50 |
| Conform ROHS | da |
| Perforația bazei | 7x32 |
| Dimensiune | 60x50x3000 |
| Suprafaţă | zincat în bandă |
| Material | Oţel |
| Culoare | zinc |
| Tip test de încărcare conform IEC 61537 | Tip II |
| Tip de conector pentru sistemul de susținere a cablurilor | înșurubat |
| Serie produs | Seria RKS |
Încărcare
| Distanţa dintre reazeme 1,0 m | 2 kN/m |
|---|---|
| Distanţa dintre reazeme 1,5m | 0,8 kN/m |
| Distanţa dintre reazeme 2,0m | 0,5 kN/m |
| Distanţa dintre reazeme 2,5m | 0,35 kN/m |
| Distanţa dintre reazeme 3,0m | 0,15 kN/m |
Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
Lăţime între reazeme în m
Săgeată lonjeron, în mm la kN/m admişi
Schema de încărcare la procedeul de efectuare a probelor
Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm
Curba săgeţii lonjeronului în funcţie de distanţa între reazeme
Date de mediu
| Amprenta CO2 (GWP) de la leagăn la poartă | 2,3375 kg CO2e / 1 Metru |
|---|---|
| CO₂ Footprint (GWP) | 2,3375 kg CO₂e |
| Data determinării valorii CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metru |
| Declared Unit Quantity | 1 |
| EPD Verified | da |
|---|---|
| Data de expirare EPD | 10.07.2029 |
| Număr declarație EPD | EPD-KTO-17.0 |
| Standard EPD/standard LCA (norme) | DIN EN ISO 14025,EN 15804 + A2 |
Accesorii
Accesorii pentru sistem
Articol
Tip
Nr. articol
Cantitate
Nr. articol 6067093
Legătură longitudinală FSTip
RLVK 60 FS
Cea mai mică unitate de vânzare: 10 Bucată
10Bucată
Bucată
Nr. articol 7124430
Cot 90° FS 60Tip
RB 90 605 FS
Cea mai mică unitate de vânzare: 1 Bucată
1Bucată
Bucată
