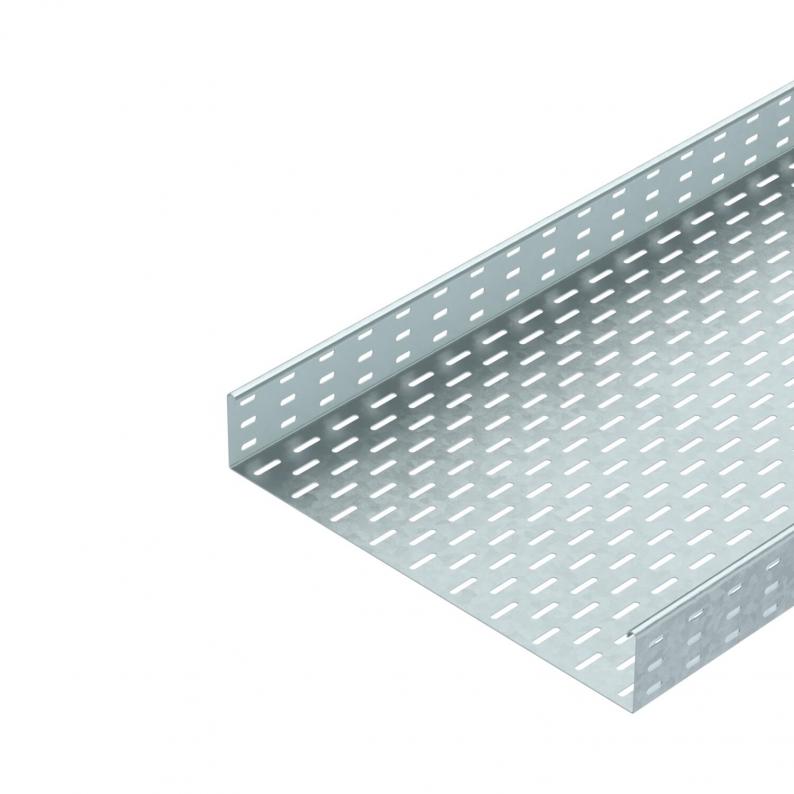

Jgheab pentru cablu SKS 85 FT

Jgheab pentru cablu SKS 85 FT

Tip SKS 850 FT
Nr. articol 6058728
EAN 4012196061693
Afișați toate variantele
Nr. articol / Tip
Lungime
Lăţimea
Grosimea tablei

Cea mai mică unitate de vânzare: 3 m

m

Descriere

SKS 85 = Sistem de jgheaburi metalice pentru încărcări mari (Schweres-Kabelrinnen-System) cu înălţimea laturii de 85 mm.
Atenuare magnetică datorată ecranării fără capac 20 dB, cu capac 50 dB.
  • Underwriters Laboratories Inc., USA & Canada
  • Communautés Européennes, Declaraţia de conformitate a Comunităţii Europene conform directivelor Comunităţii Europenedie ungemuffte Seite
  • UKCA Declarație de conformitate
  • Environmental Product Declaration (EPD)
  • CO₂ footprint (PCF)

Date tehnice

Dimensiuni

Lungime3000 mm
Lăţimea500 mm
Înălţime85 mm
Dimensiune B500 mm

Date tehnice

Menținerea în funcțiunenu
Perforaţie lateralăda
Execuţie legăturăfără piesă de legătură
Variantă pentru încărcări marinu
Secţiune utilă423 cm²
Oțel inoxidabil, băițuitnu
Grosimea tablei1,5 mm
Perforație de montaj în bazăda
Desenul găurii NATOnu
Secţiune utilă42300 mm²
Cu capacnu

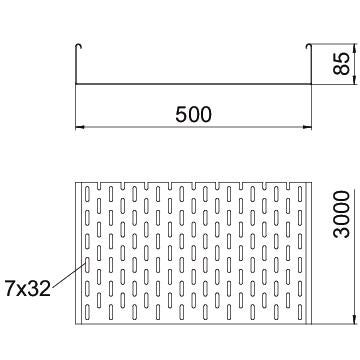

Dimensiune85 x 500
Conform ROHSda
Dimensiune85x500x3000
Suprafaţă= zincat prin imersie
MaterialOţel
Culoarezinc
Tip test de încărcare conform IEC 61537Tip II
Tip de conector pentru sistemul de susținere a cablurilorînșurubat
Serie produsSeria SKS

Încărcare

Distanţa dintre reazeme 1,5m2,8 kN/m
Distanţa dintre reazeme 2,0m2,25 kN/m
Distanţa dintre reazeme 2,5m1,5 kN/m
Distanţa dintre reazeme 3,0m0,75 kN/m
Diagramă de încărcare jgheab pentru cabluri tip SKS 85

Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om

Lăţime între reazeme în m

Săgeată lonjeron, în mm la kN/m admişi

Schema de încărcare la procedeul de efectuare a probelor

Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm

Curba săgeţii lonjeronului în funcţie de distanţa între reazeme

Date de mediu

Amprenta CO2 (GWP) de la leagăn la poartă17,5554 kg CO2e / 1 Metru
CO₂ Footprint (GWP)17,5554 kg CO₂e
Data determinării valorii CO22025-05-14T00:00:00.000+0200
Declared UnitMetru
Declared Unit Quantity1
EPD Verifiedda
Data de expirare EPD10.07.2029
Număr declarație EPDEPD-KTO-17.0
Standard EPD/standard LCA (norme)DIN EN ISO 14025,EN 15804 + A2

Accesorii

Accesorii pentru sistem
Tip
RLVL 85 FT

Cea mai mică unitate de vânzare: 10 Bucată

Bucată

Nr. articol 6051448

Capac cu zăvoare FT
Tip
DRL 500 FT

Cea mai mică unitate de vânzare: 3 m

m

Nr. articol 6052718

Capac cu zăvoare DD
Tip
DRL 500 DD

Cea mai mică unitate de vânzare: 3 m

m

Descărcări

0 selectat

Specificații (1)
Declarații (5)
Certificate (1)
Instrucțiuni și mijloace auxiliare (3)
Imagini ale articolului (3)
Date 3D materiale de descărcat (2)

Variante

Lăţimea
SKS 810 FT
Nr. articol
6058620
Lungime
3000
Lăţimea
100
Menținerea în funcțiune
nu
Grosimea tablei
1,5
Suprafaţă
= zincat prin imersie
Material
Oţel
SKS 820 FT
Nr. articol
6058647
Lungime
3000
Lăţimea
200
Menținerea în funcțiune
nu
Grosimea tablei
1,5
Suprafaţă
= zincat prin imersie
Material
Oţel
SKS 830 FT
Nr. articol
6058663
Lungime
3000
Lăţimea
300
Menținerea în funcțiune
nu
Grosimea tablei
1,5
Suprafaţă
= zincat prin imersie
Material
Oţel
SKS 840 FT
Nr. articol
6058698
Lungime
3000
Lăţimea
400
Menținerea în funcțiune
nu
Grosimea tablei
1,5
Suprafaţă
= zincat prin imersie
Material
Oţel
SKS 850 FT
Nr. articol
6058728
Lungime
3000
Lăţimea
500
Menținerea în funcțiune
nu
Grosimea tablei
1,5
Suprafaţă
= zincat prin imersie
Material
Oţel
SKS 860 FT
Nr. articol
6058744
Lungime
3000
Lăţimea
600
Menținerea în funcțiune
nu
Grosimea tablei
1,5
Suprafaţă
= zincat prin imersie
Material
Oţel
