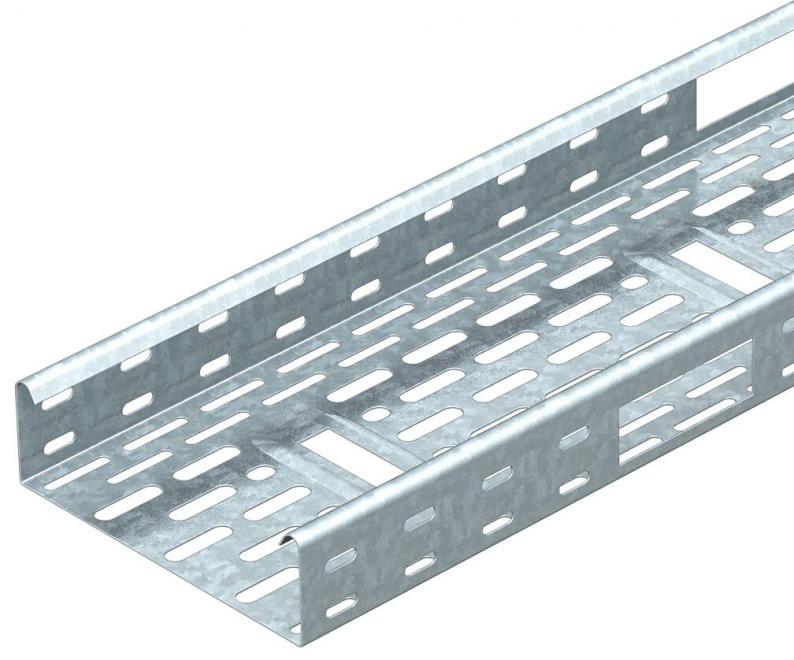

Jgheab pentru cabluri IKS 60 FS
Cea mai mică unitate de vânzare: 3 m
m
Descriere
Atenuare magnetică datorată ecranării fără capac 20 dB, cu capac 50 dB.
Sistemul de jgheaburi perforate pentru cabluri conform directivei VdS 2092 cu 30% perforaţii pentru montarea sub instalaţii de sprinklere.
Trecerea prin bază se face pornind de la lăţimea de 200 mm. Perforarea laterală se face la fiecare 300 mm.
Piesele de legătură se comandă separat.
Date tehnice

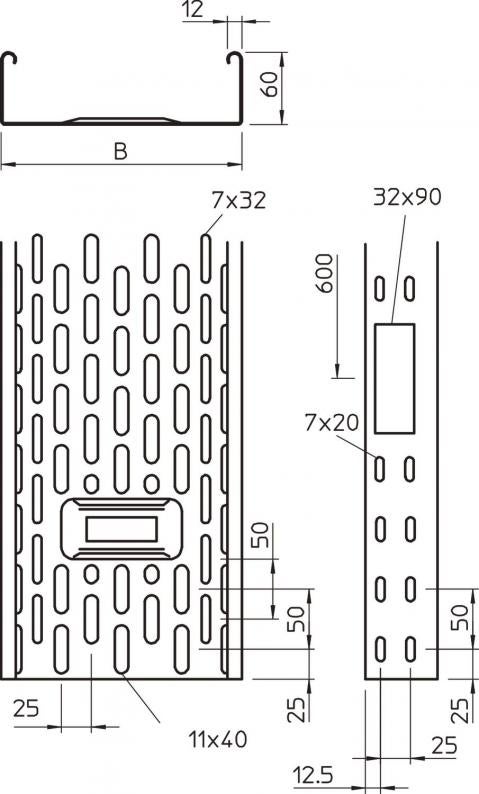

Dimensiuni
| Lungime | 3000 mm |
|---|---|
| Lăţimea | 300 mm |
| Înălţime | 60 mm |
| Dimensiune B | 300 mm |
Date tehnice
| Menținerea în funcțiune | nu |
|---|---|
| Perforaţie laterală | da |
| Execuţie legătură | fără piesă de legătură |
| Variantă pentru încărcări mari | nu |
| Secţiune utilă | 178 cm² |
| Oțel inoxidabil, băițuit | nu |
| Grosimea tablei | 1 mm |
| Perforație de montaj în bază | da |
| Desenul găurii NATO | nu |
| Secţiune utilă | 17800 mm² |
| Cu capac | nu |
| Dimensiune | 60 x 300 |
| Conform ROHS | da |
| Dimensiune | 60x300x3000 |
| Suprafaţă | zincat în bandă |
| Material | Oţel |
| Culoare | zinc |
| Utilizare instalație de pulverizare | da |
| Tip test de încărcare conform IEC 61537 | Tip II |
| Tip de conector pentru sistemul de susținere a cablurilor | înșurubat |
| Serie produs | Seria IKS |
Încărcare
| Distanţa dintre reazeme 1,0 m | 0,9 kN/m |
|---|---|
| Distanţa dintre reazeme 1,5m | 0,65 kN/m |
| Distanţa dintre reazeme 2,0m | 0,5 kN/m |
| Distanţa dintre reazeme 2,5m | 0,35 kN/m |
Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
Lăţime între reazeme în m
Săgeată lonjeron, în mm la kN/m admişi
Schema de încărcare la procedeul de efectuare a probelor
Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm
Curba săgeţii lonjeronului în funcţie de distanţa între reazeme
Date de mediu
| Amprenta CO2 (GWP) de la leagăn la poartă | 7,8472 kg CO2e / 1 Metru |
|---|---|
| CO₂ Footprint (GWP) | 7,8472 kg CO₂e |
| Data determinării valorii CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metru |
| Declared Unit Quantity | 1 |
| EPD Verified | da |
|---|---|
| Data de expirare EPD | 10.07.2029 |
| Număr declarație EPD | EPD-KTO-17.0 |
| Standard EPD/standard LCA (norme) | DIN EN ISO 14025,EN 15804 + A2 |
